L'installation de thermostats d'ambiance avec sonde
d'humidité intégrée (RC 100H ; accessoire) augmente la
sécurité du refroidissement, la température de départ
étant, dans ce cas, réglée automatiquement par le mo-
dule de commande selon le point de rosée du moment.
▶ Isoler tous les tubes et raccordements pour les protéger de la
condensation.
▶ Installer le thermostat d'ambiance avec ou sans sonde d'humidité
intégrée ( notice du thermostat d'ambiance concerné).
▶ Monter les sondes de point de rosée ( chap. 18.2.1).
▶ Sélectionner le mode automatique chauffage/refroidissement (
notices d'installation du module de commande).
▶ Effectuer les réglages nécessaires pour le refroidissement : tempéra-
ture d'enclenchement, temporisation d'enclenchement, différence
entre la température ambiante et le point de rosée (offset) et le
départ minimum ( notices d'installation du module de com-
mande).
▶ Régler la différence de température (delta) via la pompe à chaleur
( notices d'installation du module de commande).
▶ Couper les circuits du chauffage au sol dans les locaux humides (par
ex. salle de bain et cuisine), les régler si nécessaire via les sondes de
point de rosée sur la sortie relais PK2 (chap. 8.4).
18.2.1 Monter les sondes de point de rosée (accessoire pour le
refroidissement)
AVIS : Dégâts matériels dus à l'humidité !
Un refroidissement inférieur au point de rosée entraîne
la précipitation d'humidité sur les matériaux avoisinants
(plancher).
▶ Ne pas faire fonctionner les chauffages par le sol
pour le refroidissement en dessous du point de ro-
sée.
▶ Régler la température de départ conformément aux
notices d'installation du module de commande.
Le contrôle avec les sondes de point de rosée arrête le refroidissement
si des condensats se forment sur les tuyaux de l'installation de chauf-
fage. Les condensats se forment en mode refroidissement lorsque la
température de l'installation est inférieure à la température de point de
rosée en question.
Le point de rosée varie en fonction de la température et de l'humidité de
l'air. Plus l'humidité de l'air est élevée, plus la température de départ doit
être élevée pour que le point de rosée soit dépassé et pour éviter la
condensation.
Les sondes de point de rosée envoient un signal à la commande dès
qu'elles constatent la formation de condensats. Le refroidissement est
alors arrêté.
Les notices pour l'installation et la manipulation sont jointes aux sondes
du point de rosée.
Compress CS7000|8000iAW/IR AWB|AWE
18.2.2 Surveillance de la condensation avec des ventilo-convec-
teurs seuls
AVIS : Dégâts matériels dus à l'humidité !
Si l'isolation contre la condensation n'est pas parfaite,
les matériaux environnants peuvent également être tou-
chés par l'humidité.
▶ En mode refroidissement, équiper tous les tuyaux et
raccords jusqu'au ventilo-convecteur d'une isolation
contre la condensation.
▶ Pour l'isolation, utiliser un matériau conçu pour les
systèmes de refroidissement avec formation de
condensats.
▶ Raccorder l'écoulement à l'évacuation.
▶ En mode refroidissement sous le point de rosée, ne
pas utiliser de sondes de point de rosée.
Pas de refroidissement possible sur les installations bivalentes en des-
sous du point de rosée.
Le mode refroidissement avec ventilo-convecteurs sur les installations
bivalentes n'est autorisé que si les ventilo-convecteurs sont déterminés
de manière à fonctionner au-dessus du point de rosée, et uniquement en
combinaison avec des sondes de point de rosée et le thermostat
d'ambiance CR10.
Si des ventilo-convecteurs avec évacuation des condensats et tuyaux
isolés sont utilisés exclusivement, la température de départ peut être
réglée jusqu'à 10 °C. En cas de refroidissement dynamique (ventilo-
convecteurs en dessous du point de rosée), un CR10 est nécessaire
dans la pièce de référence.
18.3
Raccordement du ballon d'eau chaude sanitaire
Si le ballon ECS est installé plus bas que la pompe à cha-
leur (par ex. dans la cave), cela peut entraîner une circu-
lation interne conduisant à des pertes thermiques dans
le ballon.
▶ Monter le clapet anti-retour dans le circuit pour em-
pêcher la circulation interne quand le ballon ECS est
installé sous la pompe à chaleur.
TW1
CW1

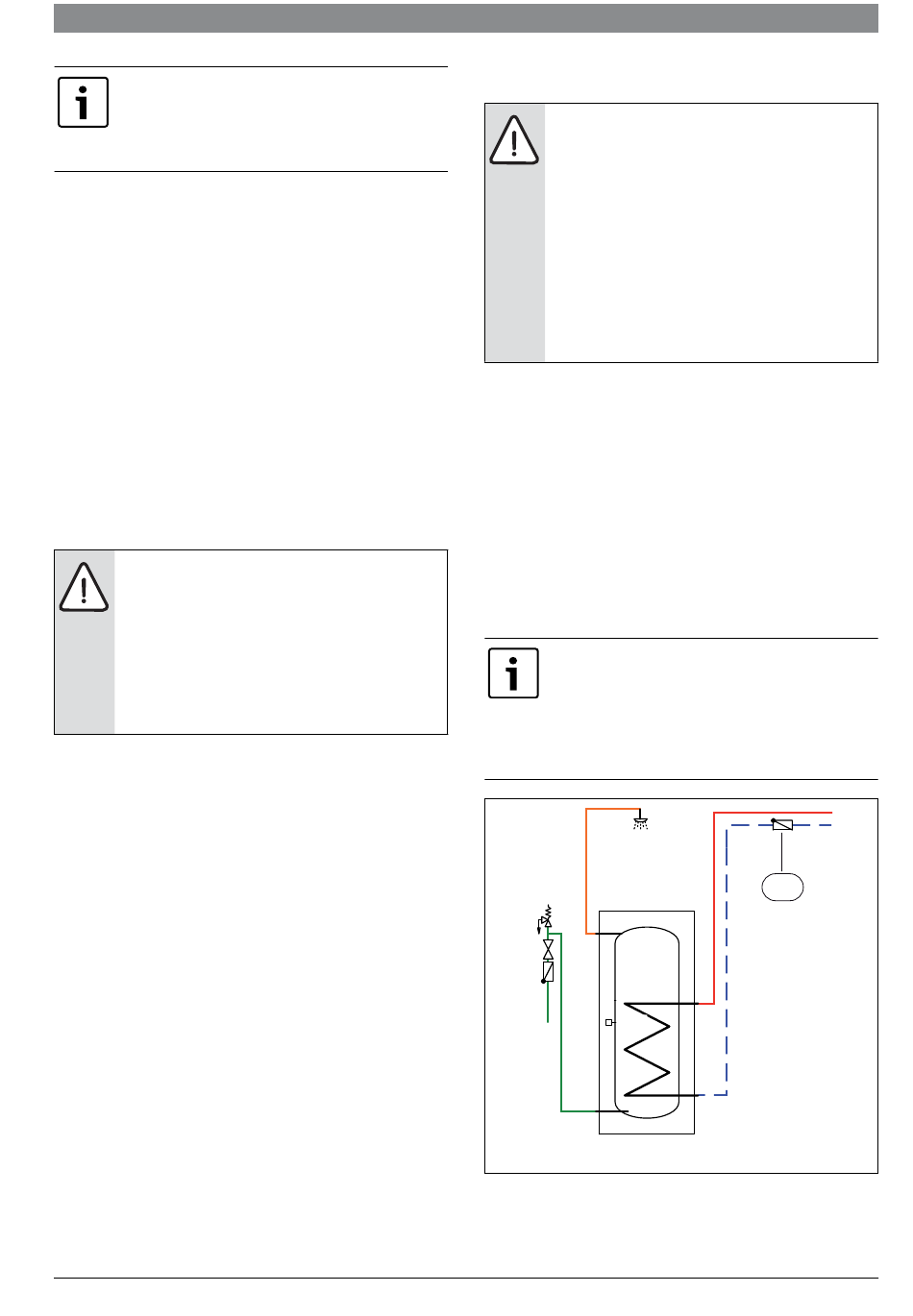

Fig. 64 Ballon d'eau chaude sanitaire
[1]
Blocage du reflux
[CW1]Ballon d'eau chaude sanitaire
Installation d'accessoires | 63
