9.4
Raccordement électrique du chauffage d'appoint
externe
Si une chaudière est utilisée, quelques raccords et réglages supplémen-
taires sont nécessaires.
9.4.1
Signal d'alarme pour la chaudière
Sur les chaudières, raccorder le signal d'alarme (si installé) sur le
module d'installation de l'unité intérieure à la borne FM0 (schéma de
connexion  fig. 25).
En l'absence de sortie d'alarme 230 V sur la chaudière, raccorder FM0
selon l'alternative [1b] (schéma de connexion  fig. 25).
9.4.2
Signal de démarrage pour la chaudière
A prendre en compte pour la sortie EM0 (schéma de connexion 
fig. 24) :
▶ Charge maximale à la sortie de signal 230 V : 2 A, cos > 0,4.
▶ Si la charge est supérieure, installer un relais intermédiaire (non joint
à la livraison).
▶ Si un contact libre de potentiel est nécessaire pour la chaudière, ins-
taller un relais intermédiaire (non joint à la livraison).
La vanne mélangeur ne s'ouvre pas immédiatement après avoir activé la
chaudière. La temporisation peut être réglée sur le module de com-
mande ( notices d'installation du module de commande).
Il est possible que la chaudière démarre et s'arrête plusieurs fois. Ceci
est normal. Si des temps de marche trop courts entraînent des pro-
blèmes au niveau de la chaudière, un ballon tampon parallèle sur le
départ/retour de la chaudière peut rallonger la durée de marche. Pour
obtenir des informations complémentaires, contacter le fabricant de la
chaudière.
9.4.3
Commande 0 à 10 V pour la chaudière
Sur certaines chaudières, une commande de puissance est possible via
un signal 0-10 V. Dans ce cas, elle est branchée à la sortie EMO 0–10 V
(voir fig. 22).

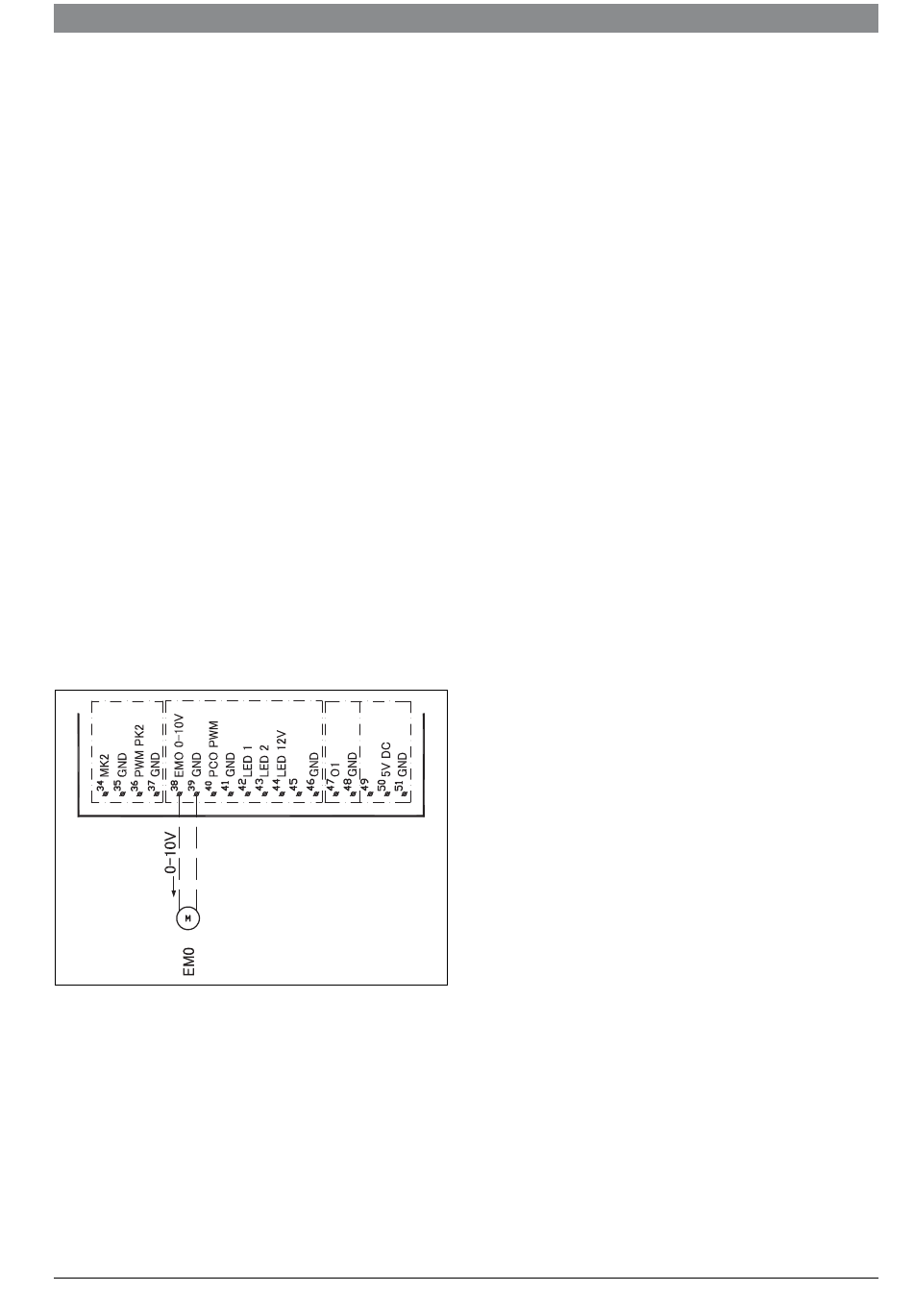

Fig. 22 Commande 0 à 10 V pour la chaudière
9.4.4
Electrovanne pour chaudière avec commande de débit
Si la chaudière est utilisée avec une commande de débit (principalement
chaudières murales à gaz avec faible volume d'eau), installer une élec-
trovanne sur la conduite d'alimentation de la chaudière.
L'électrovanne doit être installée de manière à ce que :
• la vanne s'ouvre au démarrage de la pompe de chaudière
• la vanne se ferme à l'arrêt de la pompe de chaudière
Selon la sensibilité du contrôle de débit, il est également possible d'utili-
ser une vanne motorisée rapide pour diminuer le niveau sonore.
Les chaudières sans commande de débit (comme les chaudières au sol
par ex.) ne nécessitent pas cette fonction. Si une chaudière est raccor-
Compress CS7000|8000iAW/IR AWB|AWE
Installation de l'unité intérieure pour le mode bi-combustible (AWB) | 23
dée avec une pompe de circulation via une bouteille de mélange hydrau-
lique, une électrovanne n'est plus nécessaire.
9.4.5
La vanne mélangeur VM0 est ouverte par les signaux du branchement 63
et fermée par les signaux du branchement 62 à la borne VM0 (
fig. 23).
6 720 809 064-37.2I
Vanne mélangeur (VM0) ouverte/fermée
6 720 821 414 (2017/01)
