10.7.4 Fournisseur d'énergie, pompe à chaleur CS7000iAW triphasée et chauffage d'appoint électrique triphasé intégré
1
16
17

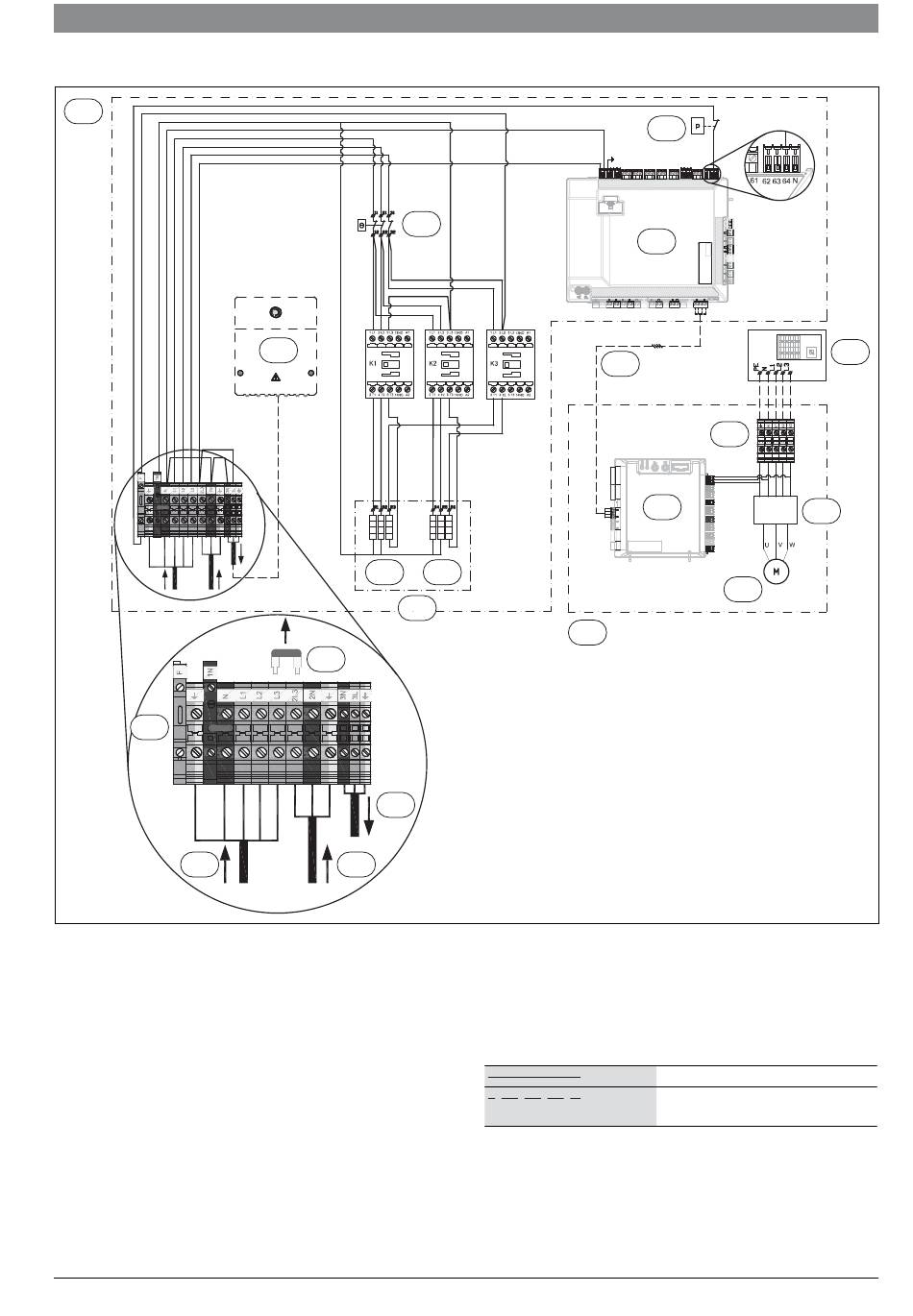

Fig. 53 EVU, pompe à chaleur triphasée et chauffage d'appoint élec-
trique intégré
[1]
Unité intérieure
[2]
Pompe à chaleur CS7000iAW
[3]
Pressostat
[4]
Protection contre la surchauffe
[5]
Module d'installation dans l'unité intérieure
[6]
Accessoire
[7]
12 V DC et BUS CAN
[8]
Boîtier à fusibles (alimentation électrique 400 V ~3N)
[9]
Tension de réseau 400 V ~3N
[10] Module I/O de la pompe à chaleur
[11] Inverseur
[12] Elément de chauffage 3 x 1 kW (3 x 53)
[13] Elément de chauffage 3 x 2 kW (3 x 27)
[14] Chauffage d'appoint électrique 9 kW
[15] Compresseur
[16] Bornes de connexion
Compress CS7000|8000iAW/IR AWB|AWE
Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE) | 51
4
6
12
13
14
20
19
18
5
7
10
2
[17] Tension de réseau 400 V ~3N
[18] Tension de réseau 230 V ~1 N pour module d'installation
[19] Tension réseau pour accessoires 230 V ~1N
[20] Pont
E cas de raccordement de l'EVU, retirer le pont entre L3 et 2L3.
Les bornes 2L3/2N sont alors utilisées pour l'alimentation
230 V CA du régulateur
3
9
11
15
6 720 813 343-22.2I
Raccordement en usine
Raccordement à l'installation/acces-
soires
6 720 821 414 (2017/01)
8
