PW2
VW3

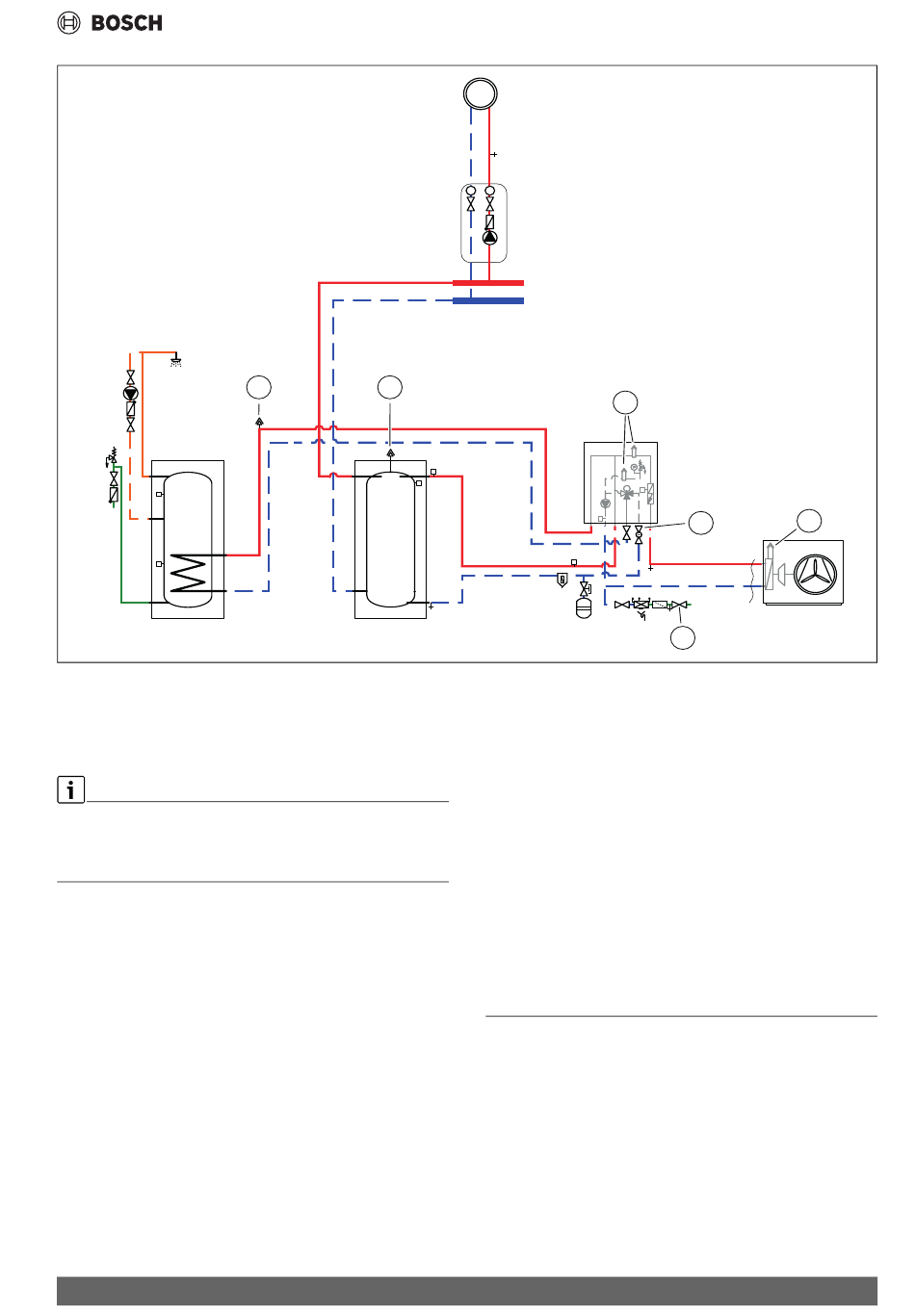

Fig. 17 Unité intérieure, pompe à chaleur, ballon d'ECS et système de chauffage avec tampon
[1] Soupape de purge automatique
[2] Soupape de purge manuelle
[3] Filtre à particules SC1
[4] Robinet de remplissage VW2
Cette procédure de remplissage est valable pour tous les systèmes,
même lorsque la pompe à chaleur est placée au-dessus de l'unité inté-
rieure. Pour un système moins complexe, cette procédure peut être sim-
plifiée.
Étape 1 : Remplissage de la pompe à chaleur et du ballon d'ECS
1. Couper l'alimentation de la pompe à chaleur et de l'unité intérieure.
2. Vérifier que tous les robinets du système de chauffage sont complè-
tement ouverts.
3. Fermer les vannes sur le système de chauffage VC3 et le filtre à parti-
cules SC1, et la vanne sur le serpentin du ballon d'ECS VC4.
4. Vérifier que la vanne sélective est en position médiane.
5. Raccorder un tuyau souple au robinet de vidange VA0 et l'autre extré-
mité à une sortie. Ouvrir la vanne.
6. Ouvrir le robinet de remplissage VW2 pour remplir la pompe à cha-
leur.
7. Poursuivre le remplissage jusqu'à ce que seule de l'eau s'écoule du
tuyau souple par l'évacuation et que la pompe à chaleur ne contienne
plus de bulles.
8. Fermer le robinet de vidange VA0 et le robinet de vidange VW2.
9. Ouvrir la vanne d'eau froide VW3.
10.Pour remplir le ballon d'eau chaude sanitaire, ouvrir un robinet d'eau
chaude sanitaire. Fermer le robinet lorsque seule de l'eau sort.
Compress 6800i AW – 6721850661 (2022/09)
1 1
VL1
VL1
T0
VC2
T T
VC3
PC1
MD1
PC0
VC4
Étape 2 : Remplissage du système de chauffage
11.Placer le tuyau souple sur le robinet de vidange du système de chauf-
fage VC2.
12.Ouvrir le filtre à particules SC1, la vanne sur le serpentin du ballon
d'ECS VC4, le robinet de remplissage VC2 et le robinet de remplis-
sage VW2 pour remplir le système de chauffage.
13.Poursuivre le remplissage jusqu'à ce que seule de l'eau s'écoule du
tuyau souple par l'évacuation et que le système de chauffage ne
contienne plus de bulles.
14.Ouvrir la vanne VC3.
15.Fermer le robinet de vidange VC2 et retirer le tuyau souple.
16.Ouvrir les purgeurs manuels et les fermer lorsque seule l'eau
s'écoule.
17.Poursuivre le remplissage jusqu'à ce que la pression cible (
tableau 9) s'affiche sur le manomètre GC1.
18.Fermer le robinet de remplissage VW2.
6 Raccordement électrique
6.1 Consignes de sécurité
HDanger de mort par électrocution
Des dispositifs pour déconnecter l'unité de l'alimentation secteur en
toute sécurité doivent être intégrés.
▶ Installer un interrupteur de sécurité permettant de déconnecter tous
les pôles de l'alimentation secteur. L'interrupteur de sécurité doit être
un appareil de catégorie de surtension III.
▶ Si plusieurs raccordements au réseau sont présents, prévoir un inter-
rupteur de sécurité de catégorie de surtension III pour chaque raccor-
dement.
Raccordement électrique
2
3
SC1
VA0
VW2
4
0010040384-005
2
