10.6.3 Pompe à chaleur triphasée et chauffage d'appoint électrique intégré triphasé
1
11
12

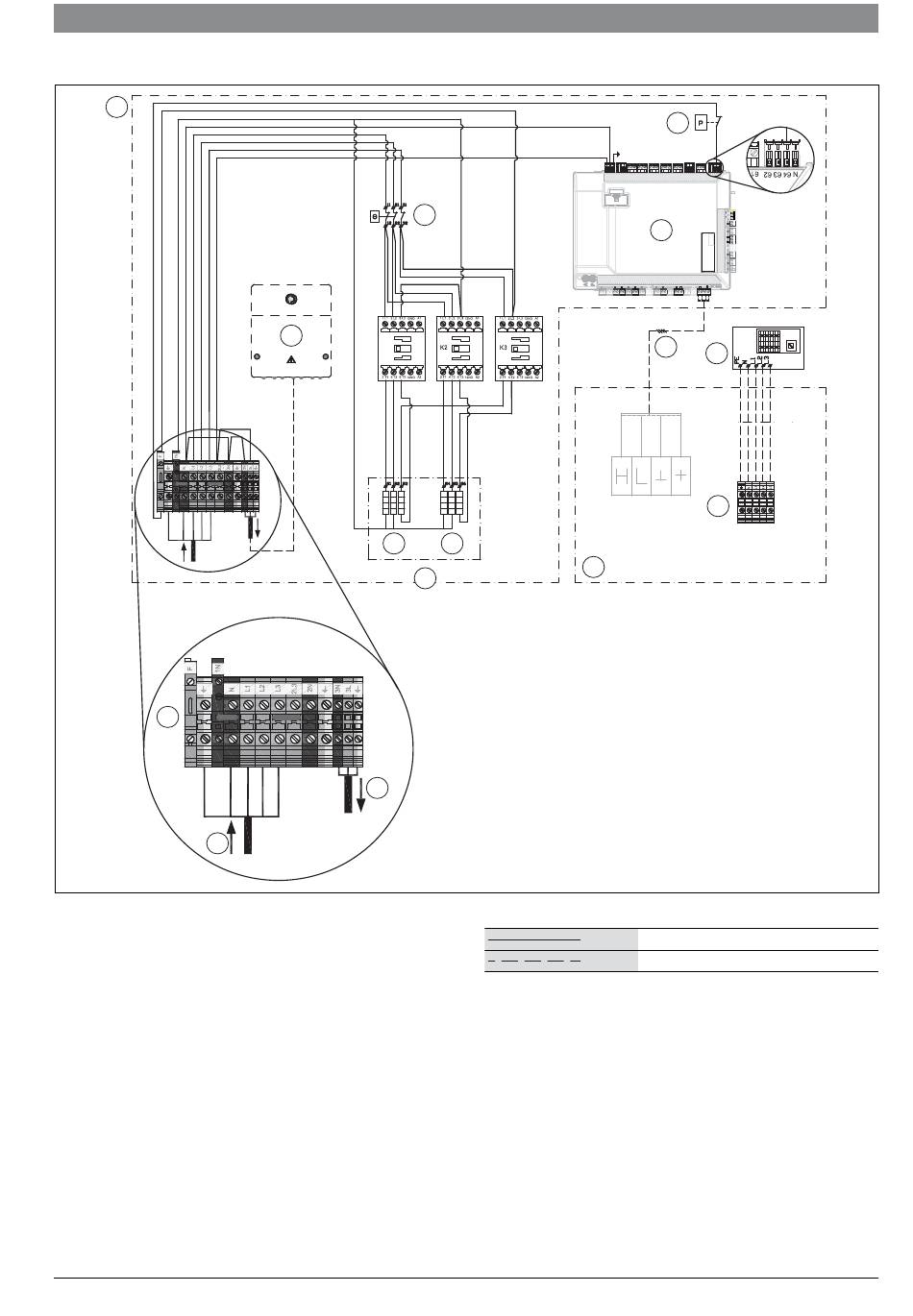

Fig. 49 Pompe à chaleur triphasée et chauffage d'appoint électrique intégré
[1]
Unité intérieure
[2]
Pompe à chaleur CS8000iAW
[3]
Pressostat
[4]
Protection contre la surchauffe
[5]
Module d'installation dans l'unité intérieure
[6]
Accessoire
[7]
12 V DC et CAN-BUS
[8]
Elément de chauffage 3 x 1 kW (3 x 53)
[9]
Elément de chauffage 3 x 2 kW (3 x 27)
[10] Chauffage d'appoint électrique 9 kW
[11] Bornes de connexion
[12] Tension de réseau 400 V ~3N
[13] Tension réseau pour accessoires 230 V ~1N
[14] Bornes de raccordement de la pompe à chaleur
[15] Tension de réseau de la pompe à chaleur 400 V ~3N
Compress CS7000|8000iAW/IR AWB|AWE
Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE) | 47
4
6
8
9
10
13
3
5
7
15
14
2
6 720 816 509-02.4I
Raccordement en usine
Raccordement à l'installation/accessoires
6 720 821 414 (2017/01)
