Branchement électrique
10.13 Alimentation électrique de la pompe à chaleur
C

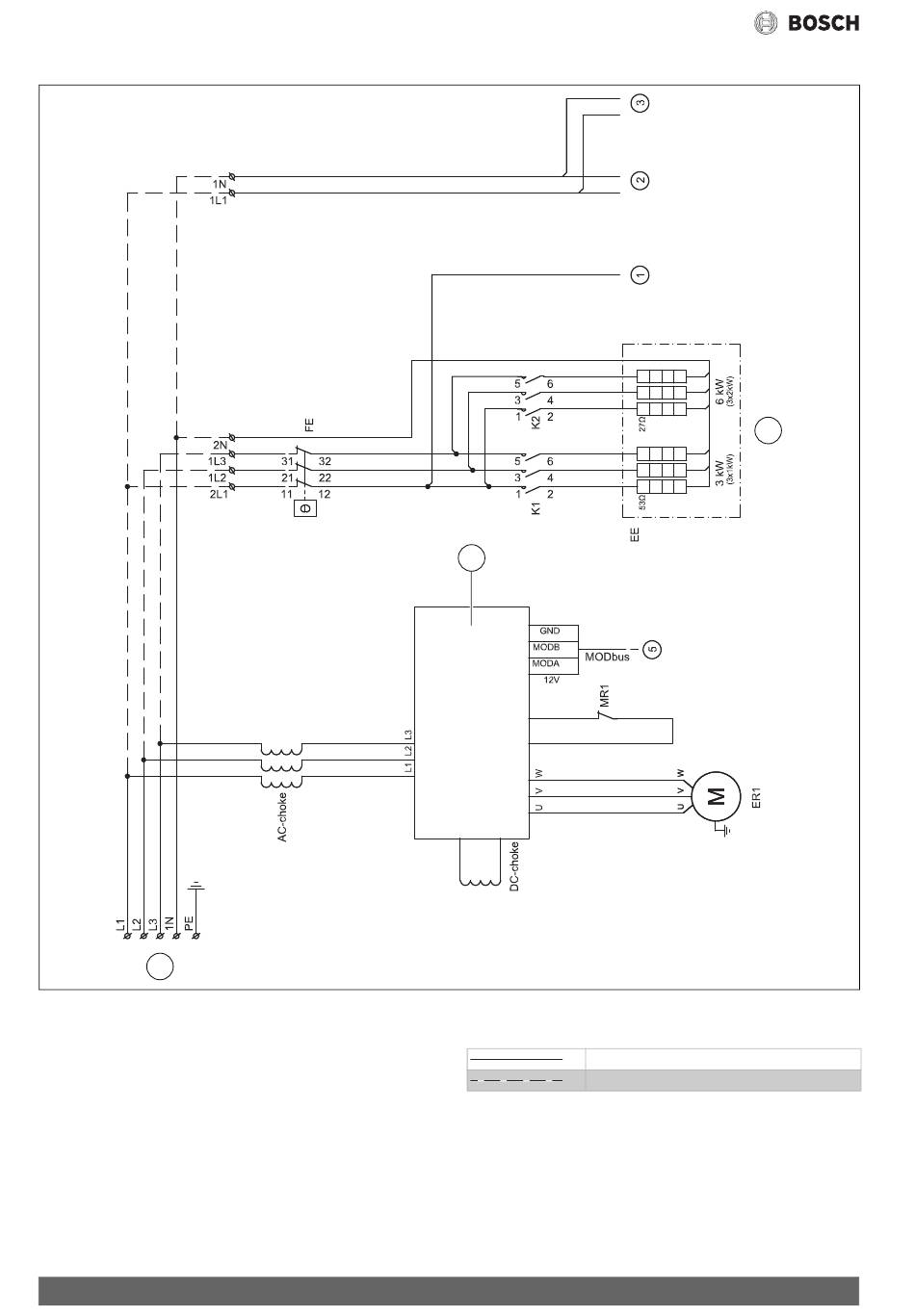

Fig. 32 Alimentation électrique de la pompe à chaleur
[EE]
Chauffage d'appoint électrique
[ER1]
Compresseur
[FE]
Protection contre la surchauffe pour le chauffage d'appoint
électrique
[K1]
Contacteur du chauffage d'appoint niveau 1
[K2]
Contacteur du chauffage d'appoint niveau 2
[MR1] Pressostat haute pression
[1]
Alarme du chauffage d'appoint électrique ([1] fig. 33)
[2]
Tension de service 230 V~, module d'installation ([2] fig. 33)
[3]
Tension de service 230 V~, module I/O ([3] fig. 34)
[5]
MOD-BUS du module I/O ([5] fig. 34)
[A]
Chauffage d'appoint électrique : 3–6–9 kW
[B]
Inverseur
36
B
[C]
400 V 3 N~, tension de réseau
Raccordement en usine
Raccordement lors de l'installation/accessoires
Tab. 11
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
A
6 720 813 687-09.2I
