10.4
Schéma de connexion pour l'unité intérieure avec chauffage d'appoint électrique intégré AWE
10.4.1 Branchement électrique standard pour le chauffage
d'appoint électrique intégré (exécution en usine)
1

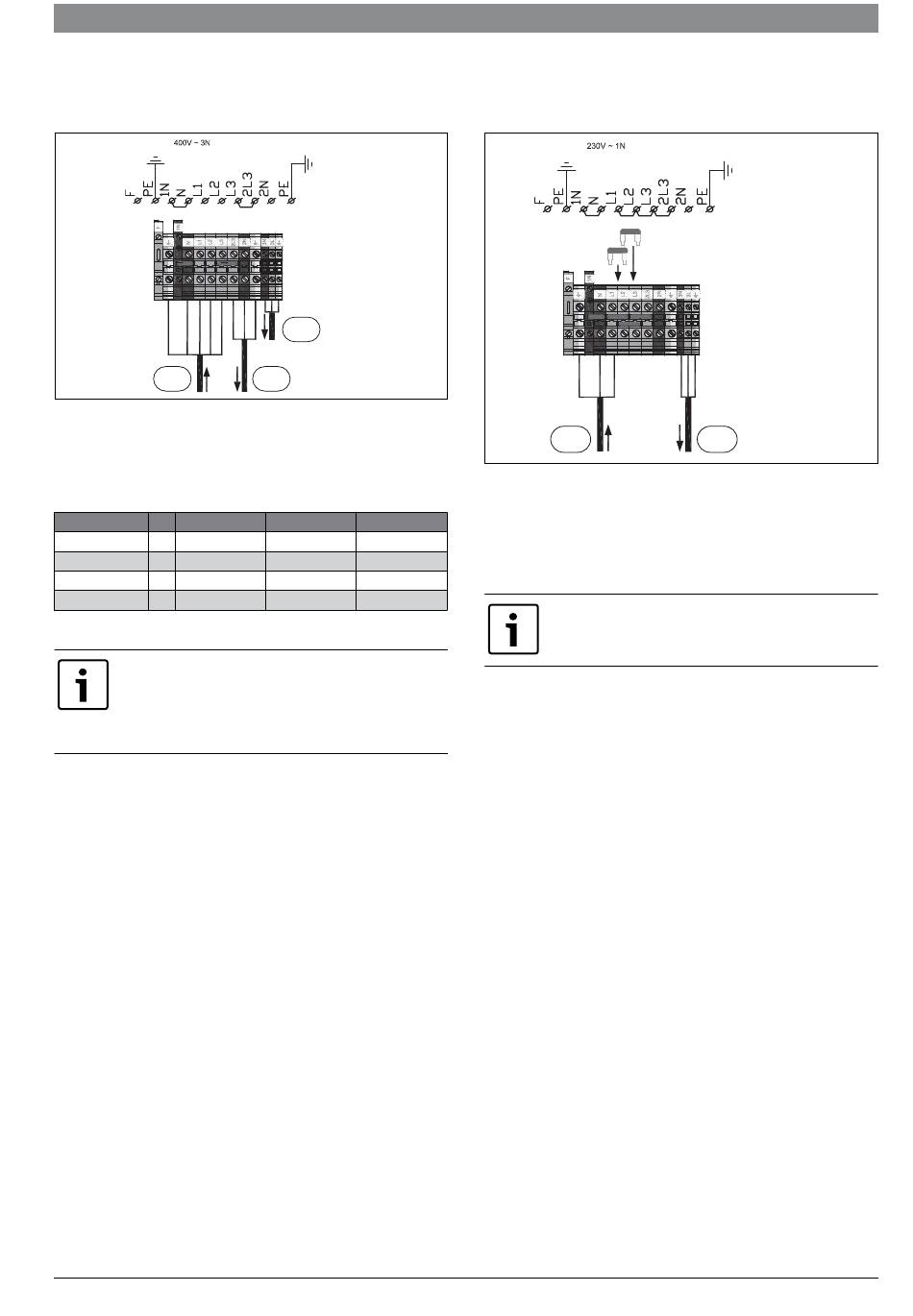

Fig. 40 Branchement électrique standard pour le chauffage d'appoint
électrique intégré
[1]
Tension d'entrée réseau 400 V ~3N pour l'unité intérieure
[2]
Tension de réseau 230 V ~1N pour pompe à chaleur monophasée
[3]
Tension de réseau 230 V ~1N pour modules accessoires
Puissance
K1
2000
W
x
4000
W
6000
W
x
9000
W
x
Tab. 13 Niveaux de puissance du chauffage d'appoint électrique
K3 est verrouillé en mode compresseur. Si le compres-
seur est en marche, seuls les niveaux 2 000 W, 4 000 W
ou 6 000 W sont disponibles. Le chauffage électrique ne
peut être activé qu'avec une puissance de 9000 W
lorsque le compresseur est arrêté.
Compress CS7000|8000iAW/IR AWB|AWE
Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE) | 39
3
2
6 720 809 064-25.3I
K2
K3
x
x
x
x
10.4.2 Branchement électrique alternatif pour le chauffage
d'appoint électrique intégré, monophasé
1
Fig. 41 Branchement électrique alternatif pour le chauffage d'appoint
électrique intégré, ~1N
[1]
Tension réseau 230 V ~1N pour l'unité intérieure. en dehors de
l'Allemagne
[2]
Tension de réseau 230 V ~1N pour pompe à chaleur monophasée
et accessoires
Avec tension réseau monophasée :
▶ Connecter les ponts entre L1–L2 et L2–L3 (voir fig.
41).
2
6 720 809 064-33.3I
6 720 821 414 (2017/01)
