Les condensats peuvent être évacués dans un lit de gravier ou dans un
bac en pierre ou encore dans un écoulement destiné aux eaux de pluie.
▶ Poser le tuyau plastique de 32 mm entre le raccordement des
condensats et l'écoulement.
▶ Raccordement d'un chauffage d'appoint pour tuyauterie 
chap. 7.1.
1 2

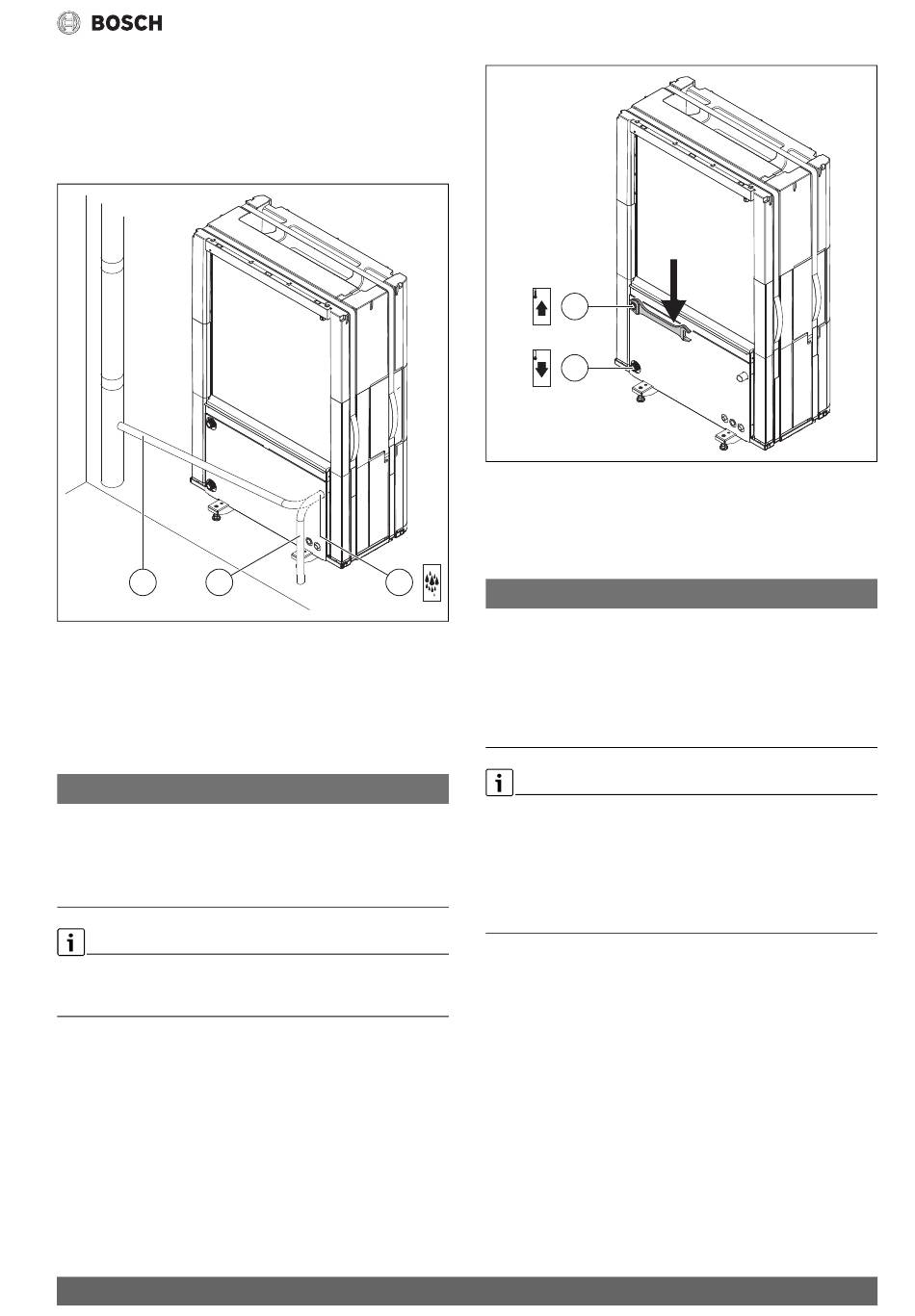

Fig. 14 Raccordements de tube de condensats, valable pour toutes les
tailles
[1] Introduction des condensats dans l'écoulement des eaux de pluie
[2] Introduction des condensats dans un lit de gravier/un bac de
pierre
[3] Raccordement des tuyaux de condensats
5.5.3 Raccordement de la pompe à chaleur à l'unité intérieure
AVIS :
Dégâts matériels dus à un couple de serrage trop élevé !
Si les raccords sont trop serrés, l'échangeur thermique risque d'être
endommagé.
▶ Pour le montage des raccords, utiliser un couple de serrage de
150 Nm maximum.
Des longueurs de conduites courtes à l'air libre permettent de réduire les
pertes thermiques. Il est recommandé d'utiliser des tuyaux isolés au pré-
alable.
▶ Utiliser les tuyaux indiqués au chap. 5.5.1.
▶ Raccorder le départ de l'unité intérieure à la sortie de fluide calopor-
teur de la pompe à chaleur ( [1], fig. 15).
▶ Raccorder le retour de l'unité intérieure à l'entrée de fluide calopor-
teur de la pompe à chaleur ( [2], fig. 15).
▶ Serrer les raccords des tuyaux de fluide caloporteur avec un couple
de serrage de 120 Nm. Orienter la force vers le bas ( fig. 15) pour
éviter la charge latérale du condensateur.
Si le raccordement n'est pas parfaitement étanche, la connexion peut
être resserrée avec un couple de serrage allant jusqu'à 150 Nm. Si
l'étanchéité du raccordement n'est toujours pas garantie, c'est que le
joint ou le tube adjacent est endommagé.
Compress 6000 AW – 6721817584 (2019/12)
Fig. 15 Raccordements des tuyaux de fluide caloporteur, valable pour
toutes les tailles
[1] Sortie de fluide caloporteur (vers l'unité intérieure) DN25
[2] Entrée de fluide caloporteur (de l'unité intérieure) DN25
5.5.4 Raccordement électrique
3
AVIS :
Dysfonctionnement dû à un défaut !
Les câbles haute tension (230/400 V) situés à proximité d'un câble de
communication peuvent provoquer des dysfonctionnements au niveau
de la pompe à chaleur.
▶ Poser le câble de sonde, le câble EMS-BUS et le câble blindé CAN-
BUS séparément des câbles de réseau. Distance minimale 100 mm.
Le câble BUS peut être posé avec les câbles de sonde.
L'alimentation électrique de l'appareil doit pouvoir être coupée en toute
sécurité.
▶ Si l'alimentation électrique de la pompe à chaleur n'est pas assurée
par l'unité intérieure, installer séparément un interrupteur de sécu-
rité qui permettra de la mettre entièrement hors tension. Si l'alimen-
tation électrique est coupée, chaque câble d'alimentation doit être
doté de son propre interrupteur de sécurité.
▶ Choisir les sections des conducteurs et les types de câbles en fonc-
tion de la sécurisation et du type de pose correspondants.
▶ Raccorder la pompe à chaleur conformément au schéma de
connexion. Aucune autre source de courant ne peut être raccordée.
▶ Veiller à installer le disjoncteur différentiel de courant de défaut en
respectant les normes en vigueur dans chaque pays. Nous recom-
mandons l'utilisation du disjoncteur différentiel de courant de défaut
de type B.
▶ Si vous remplacez la carte de circuits imprimés, veuillez respecter le
codage par couleurs.
1
2
