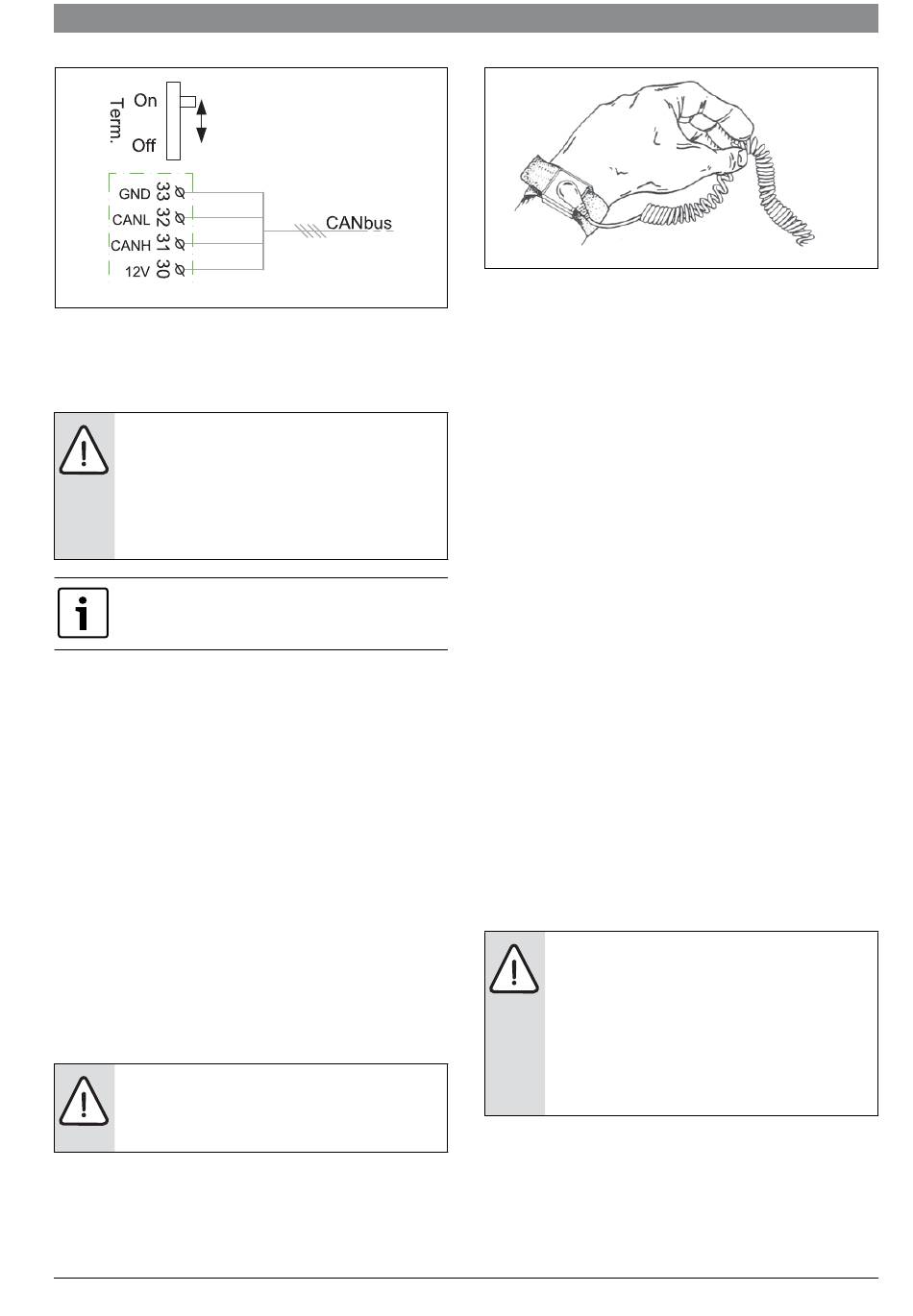

Fig. 13 Terminaison CAN-BUS
[Marche]Avec terminaison CAN-BUS
[Arrêt]Sans terminaison CAN-BUS
8.2
EMS-BUS
AVIS : Dysfonctionnement dû à un défaut !
Les câbles haute tension (230/400 V) situés à proximité
d'un câble de communication peuvent provoquer des
dysfonctionnements au niveau de l'unité intérieure.
▶ Poser le câble EMS-BUS séparément des câbles de
réseau. Distance minimale 100 mm. La pose jointe
avec les câbles de sonde est autorisée.
EMS-BUS et CAN-BUS ne sont pas compatibles.
▶ Ne pas raccorder les unités EMS-BUS et CAN-BUS
ensemble.
Le module de commande HPC400 est relié via le EMS-BUS au module
d'installation dans l'unité intérieure.
L'alimentation électrique du module de commande est assuré via le
câble BUS. La polarité des deux câbles EMS-BUS n'a aucune impor-
tance.
En ce qui concerne les accessoires raccordés au EMS-BUS, tenir compte
des points suivants (voir également la notice d'installation de chaque
accessoire) :
▶ Si plusieurs unités BUS sont installées, elles doivent être distante de
100 mm minimum l'une de l'autre.
▶ Si plusieurs unités BUS sont installées, les raccorder en série ou en
étoile.
▶ Utiliser un câble avec une section minimale de 0,5 mm
▶ En cas d'influences inductives externes (par ex. installations PV), uti-
liser des câbles blindés. Dans ce cas, ne mettre le câble à la terre que
d'un côté contre le boîtier.
8.3
Manipulation de la carte électronique
Les cartes de commande électroniques sont sensibles aux décharges
d'électricité statique. Pour éviter que les composants ne soient endom-
magés, il convient de les manipuler en prenant certaines précautions.
PRUDENCE : Dommages causés par l'électricité
statique !
▶ Portez un bracelet antistatique relié à la terre lors de
la manipulation de cartes à nu.
Compress CS7000|8000iAW/IR AWB|AWE
Fig. 14 Bracelet antistatique
6 720 809 156-24.1I
Les dommages sont souvent latents: la carte électronique peut fonction-
ner parfaitement au moment de la mise en service et ne tomber en panne
que (beaucoup) plus tard. Les objets chargés électriquement pré-
sentent un risque seulement lorsqu'ils se trouvent à proximité des com-
posants électroniques. Avant de commencer l'intervention, prenez soin
d'éloigner d'au moins un mètre les matériaux d'emballage tels que la
mousse expansée ou le plastique de protection, les pulls en matière syn-
thétique (laine polaire, par exemple) et objets similaires.
Un bracelet mis à la masse constitue une protection efficace contre les
décharges électrostatiques lors de la manipulation des cartes électro-
niques. Mettez ce bracelet avant d'ouvrir l'emballage métallique de blin-
dage ou avant de sortir une carte électronique de l'armoire. Portez le
bracelet jusqu'à ce que la carte électronique soit de nouveau enfermée
dans son emballage blindé ou dans l'armoire électrique. Les cartes élec-
troniques remplacées qui sont retournées doivent être manipulées avec
autant de soin.
8.4
Pour éviter toute influence inductive, poser séparément toutes les lignes
basse tension (courant de mesure) des câbles conducteurs de 230 V ou
400 V avec un écart minimum de 100 mm.
Pour rallonger les conducteurs des sondes de température, utiliser les
diamètres suivants :
• Câble jusqu'à 20 m : 0,75 à 1,50 mm
• Câble jusqu'à 30 m : 1,0 à 1,50 mm
La sortie relais PK2 est active en mode refroidissement et peut être utili-
sée pour commander le mode refroidissement /chauffage d'un ventilo-
convecteur ou d'une pompe de circulation ou des circuits de chauffage
au sol dans les pièces humides.
La sortie VC0 est active en mode refroidissement et commande une
vanne 3 voies pour la circulation, facilitant ainsi la commutation entre
modes ECS et refroidissement.
2
.
8.4.1
Les entrées externes I1, I2, I3 et I4 peuvent être utilisées pour la com-
mande de certaines fonctions sur le module de commande.
Les fonctions activées par les entrées externes sont décrites dans les
notices d'installation du module de commande.
L'entrée externe est raccordée soit à un interrupteur manuel soit à un
appareil de commande avec sortie relais 5 V.
Raccordement électrique - généralités | 17
Raccordements externes
2
Raccordements externes
AVIS : Dégâts matériels dus à un raccordement
défectueux !
Le raccordement à une tension ou une intensité inappro-
priées peut endommager les composants électriques.
▶ Seuls les composants adaptés à un fonctionnement
de 5 V et 1 mA doivent être reliés aux raccords ex-
ternes de l'unité intérieure.
▶ Si des relais intermédiaires sont nécessaires, utiliser
exclusivement des relais avec contacts dorés.
6 720 614 366-24.1I
2
