Blackmagic Design Teranex Mini Mode D'emploi page 918

1
4

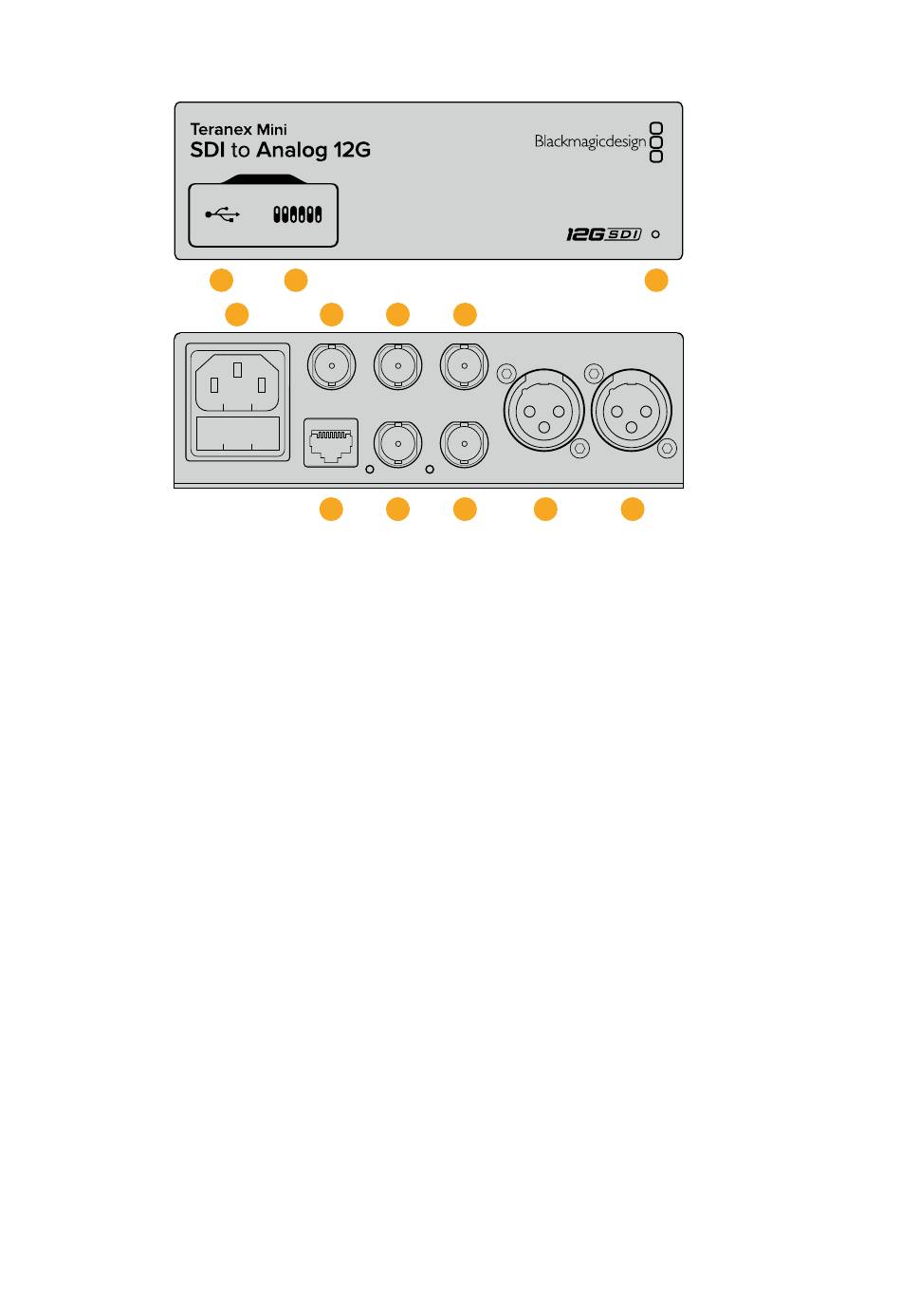

Konektörler
1 Mini-B USB Portu
Mac veya Windows bilgisayar üzerinden, Blackmagic Teranex Setup yazılımına bağlanır.
Ayarları değiştirmeye ve Teranex Mini'nin dahili yazılımını güncellemeye yarar.
2 Anahtarlar
Ayarları değiştirmek için ayarlanabilir anahtarlar.
3 LED Durum Göstergesi
Çeviriciye elektrik sağlandığında beyaz yanar ve geçerli bir video giriş sinyali tespit
edildiğinde yeşil yanar. Blackmagic Teranex Setup üzerinden münferit çeviricileri tanımlamak
için açık/kapalı modda yanıp söner.
4 Güç
90 - 240 volt AC güç kaynağı için, standart dahili IEC C14 konektör.
5 Y veya NTSC/PAL
Analog komponent Y, NTSC veya PAL kompozit çıkış
BNC konektör.
6 B-Y veya S-VIDEO Y
Analog komponent B-Y veya S-Video Y çıkış BNC konektör.
7 R-Y veya S-VIDEO C
Analog komponent R-Y veya S-Video C çıkış BNC konektör.
8 Ethernet PoE+
Blackmagic Teranex Setup eklentisini kullanarak ayarları değiştirebilmeniz için, bir ağ
anahtarına veya bilgisayara bağlanır. Ethernet portu, ayrıca Ethernet plus üzerinden gücü
destekler.
9 SDI Girişi
SDI video girişi BNC konektörü.
10 SDI Döngü (Loop) Çıkışı
SDI video loop çıkışı BNC konektörü.
2
5 6 7
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C
ETHERNET PoE+ SDI IN SDI LOOP OUT
ETHERNET PoE+ SDI IN SDI LOOP OUT
8 9 10
3
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
L - ANALOG R - ANALOG
AES/EBU AES/EBU - T/C
11 12
Teranex Mini – SDI to Analog 12G 918
