8
Ethernet PoE+
Разъем для подключения к сетевому коммутатору или компьютеру; используется для
изменения настроек с помощью утилиты Blackmagic Teranex Setup. Порт также
обеспечивает подачу питания (PoE+).
9
SDI In
Видеовход SDI с BNC-разъемом.
10
SDI Out
Видеовыход SDI с BNC-разъемом.
11
L — Analog или AES/EBU
Балансный аналоговый аудиовход (левый канал) или цифровой аудиовход AES/EBU с
XLR-разъемом.
12
R — Analog, AES/EBU или Timecode
Балансный аналоговый аудиовход (правый канал) или цифровой аудиовход AES/EBU с
XLR-разъемом. Также допускает ввод тайм-кода.
Переключатели
Teranex Mini Audio to SDI 12G имеет переключатели, с помощью которых можно выбирать
различные настройки.
Переключатели 8, 7 — Input Audio Selection Bit 1, 0
Переключатели 8 и 7 соответствуют битам 1 и 0. Используя различные комбинации ON/OFF
для переключателей 8 и 7, можно выбрать любой из четырех аудиовходов.
Переключатели 6, 5, 4 — Embed Audio Bit 2, 1, 0
Переключатели 6, 5 и 4 соответствуют битам 2, 1 и 0. Используя различные комбинации ON/
OFF для переключателей 6, 5 и 4, можно выбрать каналы SDI-потока, в которые будет
встроен звук.
При встраивании аналогового звука доступны восемь вариантов, которые позволяют
включить звук в любую пару каналов от 1-2 до 15-16.
При встраивании AES/EBU-аудио доступны четыре комбинации. Звук можно включить в
каналы с 1 по 4, 5-8, 9-12 или 13-16.

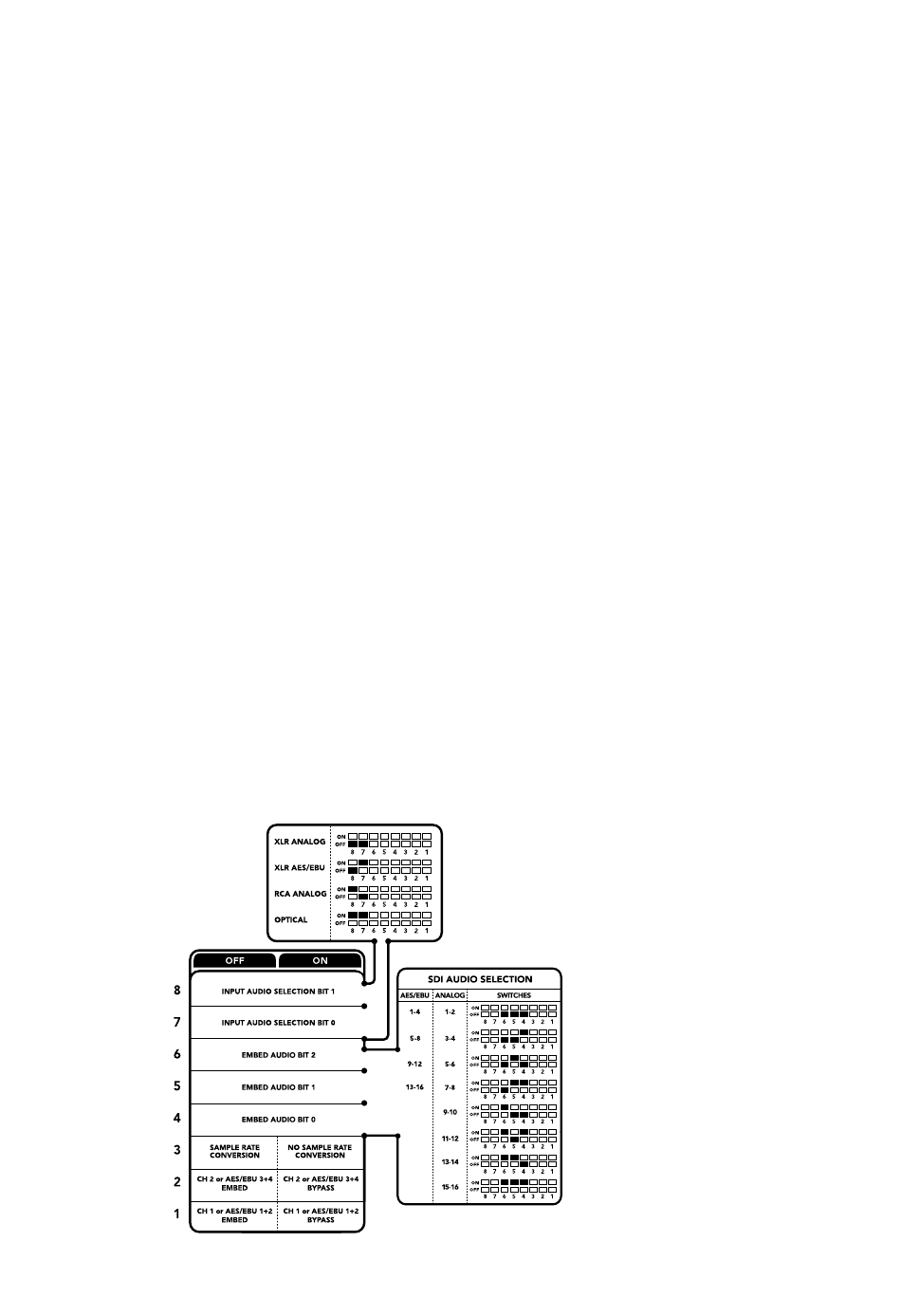

Схема на нижней поверхности корпуса содержит описание настроек,
соответствующих разным положениям переключателей
Teranex Mini – Audio to SDI 12G
737
