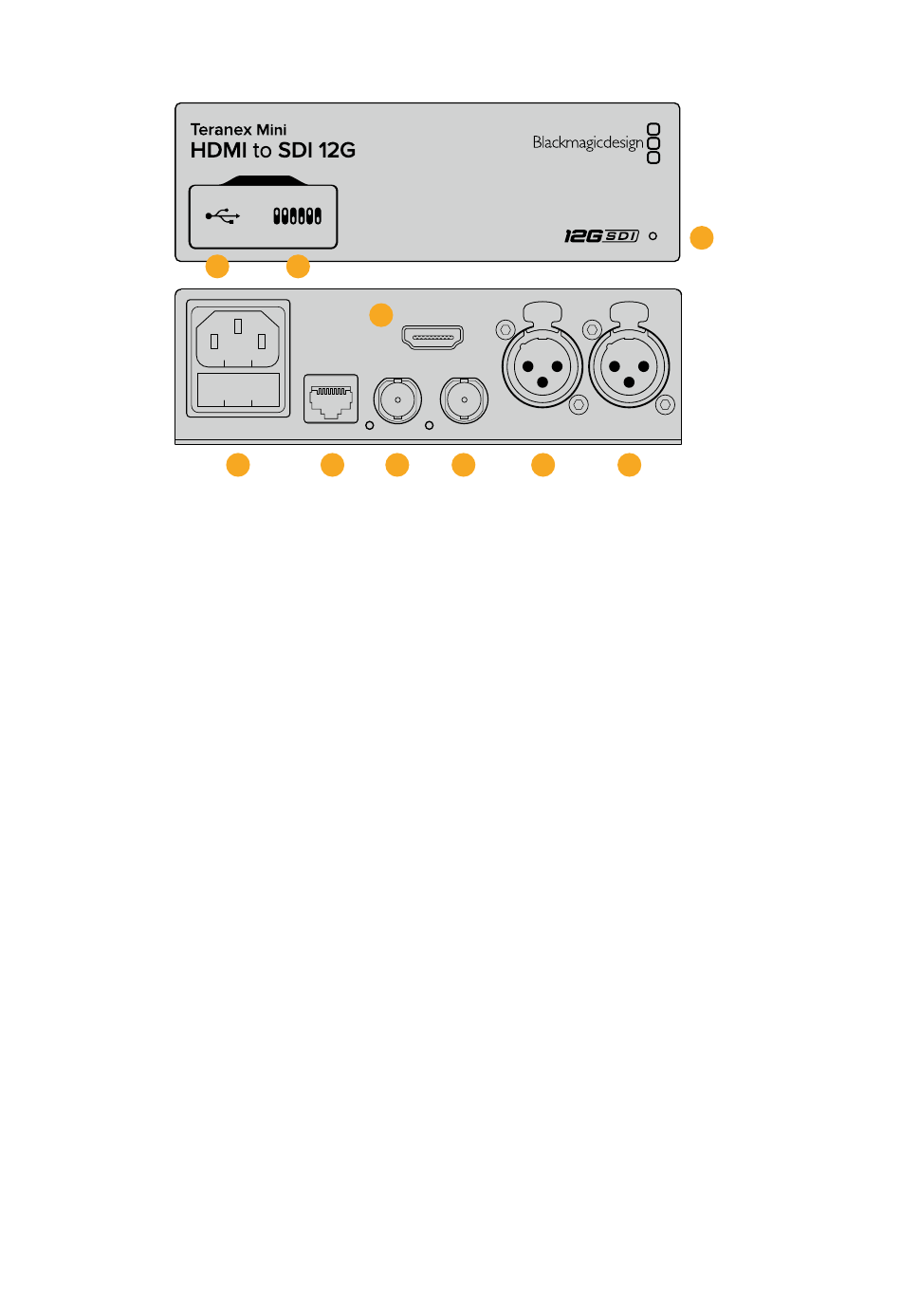

Konektörler
1 Mini-B USB Portu
Mac OS X veya Windows bilgisayar üzerinden Blackmagic Teranex Setup yazılımına
bağlanır. Ayarları değiştirmeye ve Teranex Mini'nin dahili yazılımını güncellemeye yarar.
2 Anahtarlar
Ayarları değiştirmek için ayarlanabilir anahtarlar.
3 LED Durum Göstergesi
Çeviriciye elektrik sağlandığında beyaz yanar ve geçerli bir video giriş sinyali tespit
edildiğinde yeşil yanar. Blackmagic Teranex Setup üzerinden münferit çeviricileri tanımlamak
için açık/kapalı modda yanıp söner.
4 Güç
90 - 240 volt AC güç kaynağı için, standart dahili IEC C14 konektör.
5 HDMI
HDMI Video girişi.
6 Ethernet PoE+
Blackmagic Teranex Setup yazılımını kullanarak ayarları değiştirebilmeniz için, bir ağ
anahtarına veya bilgisayara bağlanır. Ethernet portu, ayrıca Ethernet plus üzerinden gücü
destekler.
7 SDI Çıkışı
SDI video çıkışı BNC konektörü.
8 SDI Çıkışı
İkincil SDI çıkışı BNC konektörü.
9 Sol (L) – Analog veya AES/EBU
Dengeli sol kanal analog ses veya dijital AES/EBU ses girişi XLR konektörü.
10 Sağ (R) – Analog, AES/EBU veya Zaman Kodu
Dengeli sağ kanal analog ses veya dijital AES/EBU ses girişi XLR konektörü. Zaman kodu
girişi için de yapılandırılabilir.
