Page 1
Installation and Operation Manual ATEM Converters December 2018 日本語 English, , Français, Deutsch, Español, 中文 , Italiano, Português and Türkçe. 한국어...
Page 2
Languages To go directly to your preferred language, simply click on the hyperlinks listed in the contents below. English 日本語 Français Deutsch Español 中文 한국어 Italiano Português Türkçe...
Page 3
Multiple ATEM Studio Converters can be looped to allow talkback support to more than 4 cameras. ATEM Talkback Converter 4K gives you even more camera connections with the option to install optical fiber SFPs if you need long cable lengths, plus you get 12G-SDI support for Ultra HD 2160p60 video.
Removing Blackmagic Converters Setup Updating your ATEM Converter’s Software Setting the Tally Border and Camera Number Connection Diagrams Connecting to an ATEM Switcher via ATEM Talkback Converter 4K Connecting to an ATEM Switcher via ATEM Camera and Studio Converters Looping Multiple ATEM Converters Help...
ATEM Camera Converter ATEM Camera Converter is a portable converter that connects to any SDI or HDMI camera. The ATEM Camera Converter sends video, audio, tally and talkback signals via bi-directional optical fiber between itself and a remote unit, for example an ATEM Studio Converter, which then sends the signal to a switcher.
ATEM Talkback Converter 4K ATEM Talkback Converter 4K is used to connect up to 8 cameras to a switcher via coaxial cable up to 12G-SDI. When connected to an ATEM switcher you also get tally, plus you can also connect to ATEM Camera Converters via optical fiber to add talkback.
Page 7
3.5mm headphone output and microphone input. Plugging in your Monitor Plug your monitor into ATEM Camera Converter’s SDI or HDMI output. Using a monitor lets you view the camera output or the program output from a switcher. If you are connecting to an ATEM Switcher, you’ll need to set the camera number on your ATEM Camera Converter so the...
Optical fiber patch cord with two LC connectors. Plugging in your Audio ATEM Camera Converter supports 2 channels of camera audio, which are carried on audio channels 1 & 2 of the optical fiber SDI connection. By default, ATEM Camera Converter uses the OPTICAL VIDEO embedded audio from your camera’s microphone.
Plugging in Power Plug in your power via your ATEM Converter’s mains power input using a standard IEC cable. You can also connect a power adaptor or external camera battery to the 12V to 31V power input. PRESS TO TALK...
Page 10
ANALOG AUDIO OUT PGM SDI H/PHONE Plug the program SDI output from your switcher into your ATEM Studio Converter’s ‘PGM SDI’ input. Plugging in your Headset Your ATEM Studio Converter uses aviation headsets that plug in via the 1/4” TRS headphone and 0.206”...
Plug in power via the mains power, or the 12V or 31V power connector. Plugging in Cameras On the back panel of your ATEM Talkback Converter 4K, you’ll see 8 groups of connectors that are assigned to camera numbers 1 to 8.
Talkback audio is embedded into audio channels 15 & 16 of the SDI signal. PUSH Connect your aviation headset via your ATEM Talkback Converter 4K front panel TRS connectors. You can also plug in an external microphone via the balanced XLR analog input if you want to use talkback without a headset.
Page 13
‘press to talk’ buttons and headsets. If you are using an ATEM switcher, tally signals are sent over the SDI connection. To make sure tally is working, check the camera number on ATEM Camera Converters and make sure they match the camera numbers on the ATEM switcher.
Next to the battery level LEDs is the ‘optical’ indicator. This lights up when an optical fiber SDI video signal is detected by ATEM Camera Converter. Use this indicator to confirm a valid optical SDI signal is being sent or received.
Press and release to instantly power on. Hold for 1 second to power off. Camera Number This button is used to set the camera number on your ATEM Camera Converter so your tally lights function correctly. Refer to the ‘setting the camera number’ section in this manual for a detailed description.
5 to the program output. If your camera number is set correctly, the tally lights will illuminate on your ATEM Camera Converter. Similarly, if you want to test what camera number your ATEM Camera Converter is set to, ask the ATEM switcher operator to switch camera inputs to the program output until your tally lights illuminate.

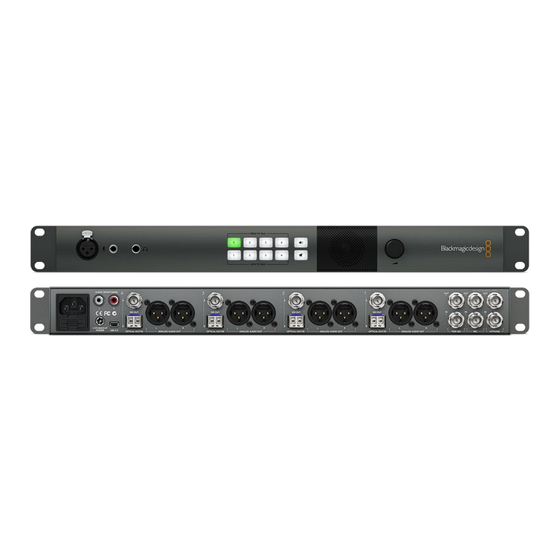

Using ATEM Studio Converter Front Control Panel Your ATEM Studio Converter’s control panel features two rows of talkback buttons, including ‘PTT’ and ‘LTT’, or, ‘press to talk’ and ‘lock to talk’, for each of the camera inputs. Next to the...
Using ATEM Talkback Converter 4K Front Control Panel Your ATEM Talkback Converter 4K’s control panel features two rows of talkback buttons, including ‘PTT’ and ‘LTT’, or, ‘press to talk’ and ‘lock to talk’, for each of the camera inputs. Next to the talkback buttons are PGM and Mute buttons.
Using Blackmagic Converters Setup Blackmagic Converters Setup is used to configure settings and update the internal software in your ATEM Camera Converter, ATEM Talkback Converter 4K or ATEM Studio Converter. Installing Blackmagic Converters Setup The Blackmagic Converters utility software can be used to update your converter to new video standards, add compatibility with new hardware or adjust video and audio levels.
ATEM Camera Converter. Click ‘save’ to confirm your settings and exit Blackmagic Converters Setup. If you chose not to display a tally border, the tally lights on the ATEM Camera Converter will still illuminate when your camera is live on the program output of the ATEM switcher.
AUX 6 Converter 4K Using an ATEM Talkback Converter 4K with an ATEM switcher gives you talkback control with tally for up to 8 cameras simultaneously. The example below shows an HD workflow using an HDMI camera connected via optical fiber using an ATEM Camera Converter, plus a Blackmagic Studio Camera via optical fiber or BNC.
MP 2K AUX 6 audio to a mixing desk. ATEM Camera Converters can be used to convert HDMI cameras to SDI so you can connect them to a switcher over long distances and get tally and talkback via optical fiber.
Looping Multiple ATEM Converters If you have more cameras than a single ATEM Talkback Converter 4K or ATEM Studio Converter can support, you can expand the number of camera connections by linking ATEM Converters together. This example shows two ATEM Talkback Converter 4K’s and an ATEM Studio Converter connected together so up to 20 cameras can be used.
Help Getting Help The fastest way to obtain help is to go to the Blackmagic Design online support pages and check the latest support material available for your ATEM converter. Blackmagic Design Online Support Pages The latest manual, software and support notes can be found at the Blackmagic Design Support Center at www.blackmagicdesign.com/support.
Regulatory Notices Disposal of waste of electrical and electronic equipment within the European union. The symbol on the product indicates that this equipment must not be disposed of with other waste materials. In order to dispose of your waste equipment, it must be handed over to a designated collection point for recycling.
Ensure that adequate ventilation is provided around the product and is not restricted. When rack mounting, ensure the ventilation is not restricted by adjacent equipment. No operator serviceable parts inside. Refer servicing to your local Blackmagic Design service centre. Use only at altitudes not more than 2000m above sea level.
In order to obtain service under this warranty, you the Customer, must notify Blackmagic Design of the defect before the expiration of the warranty period and make suitable arrangements for the performance of service.
Page 35
ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE 主電源、 あるいは または 電源コネクターに接続。 カメラの接続 のリアパネルには、 から に番号が振られた グループのコネクターが搭載され ATEM Studio Converter ています。 カメラをそれぞれの光ファイバー モジュールに接続します。 モジュールに接続した つ目の コネクターは、 プログラムビデオを Blackmagic Studio Camera PRESS TO TALK PUSH または に送り戻すために使用されます。 ATEM Camera Converter からの各カメラ...
Page 36
スイッチャーからの プログラム出力を の 「 」 入力に接続。 ATEM Studio Converter ヘッドセットの接続 では、 航空機用ヘッドセットを インチ ヘッドフォンジャックと イン ATEM Studio Converter チマイクジャックに接続して使用できます。 ヘッドセットと外部マイクの両方が接続されている場合、 ヘッド セットのみが使用されます。 トークバックオーディオは、 信号のオーディオチャンネル と にエンベ ッドされます。 PRESS TO TALK PRESS TO TALK PUSH LOCK TO TALK PRESS TO TALK...
Page 54
Manuel d'installation et d’utilisation ATEM Converters Novembre 2018 Français...
Page 55
éloignés, par exemple sur des circuits automobiles, dans des stades ou sur des terrains de golf ! Grâce à l’ATEM Camera Converter, vous pouvez positionner vos caméras plus près de l’action afin d’obtenir des prises époustouflantes pour la production en direct. L'ATEM Camera Converter convertit le signal de la caméra en fibre optique, mais il intègre également le réseau...
Page 56
Régler la bordure tally et le numéro de la caméra Schémas de connexion Se connecter à un mélangeur ATEM via l’ATEM Talkback Converter 4K Se connecter à un mélangeur ATEM via un ATEM Camera Converter et un ATEM Studio Converter...
à distance, par exemple un ATEM Studio Converter, qui achemine à son tour le signal à un mélangeur. L’ATEM Camera Converter prend en charge les formats SD, HD et 3G-SDI et peut être alimenté à l’aide de la batterie interne rechargeable ou d’une prise secteur.
à un mélangeur ATEM. Si vous devez utiliser davantage de caméras, d’autres ATEM Talkback Converters 4K peuvent être reliés en chaîne. L’ATEM Talkback Converter 4K prend en charge la vidéo SD, HD et Ultra HD jusqu'à 2160p60.
Il faut à présent connecter votre ATEM Camera Converter soit à un deuxième Camera Converter, soit à un ATEM Talkback Converter 4K, ou à un ATEM Studio Converter, via des câbles à fibre optique monomodes dotés de connecteurs LC. Une paire de câbles à fibre optique est également appelée câble de raccordement.
Câble de raccordement à fibre optique doté de deux connecteurs LC. Brancher l'audio L’ATEM Camera Converter prend en charge 2 canaux audio provenant de la caméra, qui sont acheminés sur les canaux audio 1 et 2 de la connexion SDI à fibre optique. Par défaut, l’ATEM OPTICAL VIDEO Camera Converter utilise l’audio intégré...
Lorsque vous connectez la sortie programme d’un mélangeur ATEM, le tally est également intégré au signal SDI. Cela permet d’activer les voyants tally lors de la connexion à des ATEM Camera Converters via fibre optique et à des Blackmagic Studio Cameras.
Studio Converter. Brancher votre casque L’ATEM Studio Converter utilise des casques d’aviation qui se branchent via les jacks pour casque TRS 1/4” et pour micro 0.206”. Si un casque et un micro externe sont branchés simultanément, seul le casque sera pris en charge. L’audio du réseau d’ordres est intégré aux canaux audio 15 et 16 du signal SDI.
Brancher l'alimentation Branchez l’entrée d’alimentation de l’ATEM Talkback Converter 4K à une prise secteur à l'aide d'un câble CEI standard. Vous pouvez également connecter un bloc d’alimentation ou une batterie pour caméra externe à...
4K. Lorsque vous connectez la sortie de programme d’un mélangeur ATEM, le tally est également intégré au signal SDI. Cela permet d’activer les voyants tally lors de la connexion à des ATEM Camera Converters, à des Blackmagic Studio Cameras et à des Blackmagic URSA Broadcast.
Page 65
à l’aide des boutons Press to Talk et des casques. Si vous utilisez un mélangeur ATEM, les signaux tally sont envoyés via la connexion SDI. Afin de vérifier que le tally fonctionne, assurez-vous que les numéros des caméras sur les convertisseurs ATEM Camera Converters correspondent aux numéros des caméras sur le mélangeur ATEM.
SDI fibre optique valide est envoyé ou reçu par l’appareil. Vidéo Le voyant Video s’allume lorsqu’un signal vidéo SDI ou HDMI valide est détecté par l’ATEM Camera Converter. Utilisez ce voyant pour vérifier la présence d’un signal d’entrée caméra.
éteindre l’appareil. Numéro de la caméra Ce bouton permet de régler le numéro de la caméra sur votre ATEM Camera Converter pour assurer le bon fonctionnement des voyants tally. Pour plus de précisions, veuillez consulter la section « Régler le numéro de la caméra » de ce manuel.
ATEM Camera Converter. De même, si vous souhaitez vérifier que le numéro de la caméra de votre ATEM Camera Converter est correctement réglé, demandez à l’opérateur du mélangeur ATEM de commuter les entrées de la caméra sur la sortie programme jusqu’à...
Utiliser l’ATEM Studio Converter Face avant du panneau de contrôle Votre panneau de contrôle ATEM Studio Converter comprend deux rangées de boutons pour le réseau d’ordres, dont PTT (appuyer pour parler) et LTT (verrouiller pour parler), pour chaque entrée caméra. À côté des boutons du réseau d’ordres, se trouvent les boutons PGM et Mute Tous les boutons sont allumés en blanc et deviennent verts lorsqu’ils sont sélectionnés.
Utiliser l’ATEM Talkback Converter 4K Face avant du panneau de contrôle Votre panneau de contrôle ATEM Talkback Converter 4K comprend deux rangées de boutons pour le réseau d’ordres, dont PTT (appuyer pour parler) et LTT (verrouiller pour parler), pour chaque entrée caméra.
Utiliser le Blackmagic Converters Setup Le Blackmagic Converters Setup permet de configurer les paramètres et d’effectuer la mise à jour interne du logiciel pour votre ATEM Camera Converter, ATEM Talkback Converter 4K ou ATEM Studio Converter. Installer le Blackmagic Converters Setup Le logiciel Blackmagic Converters permet de mettre à...
Converter via un câble USB. Ouvrez Blackmagic Converters Setup et suivez les instructions à l’écran pour mettre à jour le logiciel interne de l’ATEM Converter. Si aucune mise à jour n’apparaît, cela signifie que le logiciel interne est à jour.
AUX 6 Converter 4K Utiliser un ATEM Talkback Converter 4K avec un mélangeur ATEM vous permet de contrôler le réseau d’ordres et le tally de 8 caméras simultanément. L’exemple ci-dessous illustre un workflow HD avec une caméra HDMI connectée via fibre optique à l’aide d’un ATEM Camera Converter, et une caméra Blackmagic Studio Camera connectée via fibre optique ou BNC.
FEED 2 ME 1 MP 1 MP 1K AUX 5 L’exemple suivant illustre un workflow 3G-SDI avec deux caméras connectées à un ATEM 2 M/E ME 1 MP 1 MP 1K AUX 5 Broadcast Studio 4K via deux ATEM Camera Converters associés à un ATEM Studio Converter.
Connecter plusieurs ATEM Converters en boucle Si vous avez plus de caméras que la capacité maximale qu’un ATEM Talkback Converter 4K ou qu’un ATEM Studio Converter peut supporter, vous pouvez augmenter le nombre de connexions caméra en reliant les ATEM Converters ensemble. Dans cet exemple, deux ATEM Talkback Converter 4K et un ATEM Studio Converter sont connectés ensemble.
Si vous ne parvenez pas à trouver l’aide dont vous avez besoin dans nos pages d’aide, veuillez utiliser l’option « Envoyer un email », accessible sur la page d’assistance de votre modèle ATEM Converter, afin d’envoyer une demande par email. Vous pouvez également cliquer sur le bouton «...
Avis règlementaires Élimination des déchets d’équipements électriques et électroniques au sein de l’Union européenne. Le symbole imprimé sur cet appareil indique qu’il ne doit pas être jeté avec les autres déchets. Cet appareil doit être déposé dans un point de collecte agréé pour être recyclé. Le tri, l’élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et d’assurer le recyclage de ces équipements dans le respect de l’homme et de l’environnement.
équipements. Les pièces de cet appareil ne sont pas réparables par l’opérateur. Toute réparation/ opération d’entretien doit être effectuée par un centre de service Blackmagic Design. Cet appareil ne peut être utilisé qu’à une altitude inférieure à 2000 mètres.
à la marque de Blackmagic Design, d) pour examiner un produit qui a été modifié ou intégré à d’autres produits quand l’impact d’une telle modification ou intégration augmente les délais ou la difficulté...
Page 80
Installations- und Bedienungsanleitung ATEM Converters November 2018 Deutsch...
Page 81
ATEM Studio Converter und der ATEM Camera Converter ein Dreamteam. Soll Talkback mit mehr als vier Kameras unterstützt werden, können Sie mehrere ATEM Studio Converter in Reihe schalten. Der ATEM Talkback Converter 4K bietet neben extra Kameraanschlüssen einen Port zum Installieren optionaler Glasfaser-SFPs für längere Kabelstrecken und 12G-SDI-Support für Ultra-HD-...
Page 82
Blackmagic Converters Setup installieren Blackmagic Converters Setup entfernen ATEM Converter Software aktualisieren Eine Tally-Umrandung und Kameranummer einrichten Anschlussdiagramme Einen ATEM Mischer über ATEM Talkback Converter 4Ks anschließen Einen ATEM Mischer über ATEM Camera und Studio Converter anschließen Reihenschaltung mehrerer ATEM Converter Hilfe Gesetzliche Vorschriften Sicherheitshinweise Garantie...
Distanzen mittels kostengünstiger Glasfaserkabel. ATEM Camera Converter Der ATEM Camera Converter ist ein portabler Konverter, den man an eine beliebige SDI- oder HDMI-Kamera anschließen kann. Über bidirektionale Lichtwellenleiter sorgt der ATEM Camera Converter für den Fluss von Video-, Audio-, Tally- und Talkback-Signalen zwischen dem Konverter selbst und einer Remote-Einheit, die die Signale ihrerseits an einen Mischer sendet.
ATEM Talkback Converter 4K An den ATEM Talkback Converter 4K kann man bis zu acht Kameras über ein bis zu 12G-SDI ausgelegtes Koaxialkabel an einen Mischer anschließen. Wenn der Konverter an einen ATEM Mischer angeschlossen ist, haben Sie auch Zugriff auf die Tally-Funktion. Ein via Lichtwellenleiter angeschlossener ATEM Camera Converter bietet Ihnen außerdem Talkback.
Page 85
Mischer zu betrachten. Wenn Sie einen ATEM Mischer einbinden, müssen Sie auf Ihrem ATEM Camera Converter eine Kameranummer vorgeben. Sobald die Kamera auf den Programmausgang geschaltet wird, leuchtet das Tally. Näheres finden Sie in den Abschnitten „Arbeiten mit ATEM Camera Convertern“ und „Kameranummern einstellen“.
Glasfaser-Patchkabel mit zwei LC-Steckern Audiogeräte anschließen Der ATEM Camera Converter stellt zwei Kanäle für den Kameraton bereit, die über die Audiokanäle 1 und 2 der Glasfaser-SDI-Verbindung übermittelt werden. Standardmäßig arbeitet der ATEM Camera Converter mit dem eingebetteten Ton von Ihrem Kameramikrofon. Soll hingegen eine externe...
Schließen Sie das Gerät direkt an den Netzstrom oder über seinen 12–31V-Stromanschluss an Kameras anschließen An der Rückseite Ihres ATEM Studio Converters sehen Sie in vier Gruppen angeordnete, von 1 bis 4 nummerierte Anschlüsse. Schließen Sie je eine Kamera an eines der Glasfaser-SPF-Module an.
Page 88
PGM SDI Audio kontrollieren Um Ihren Programm- oder Talkbackton über ein externes Audiogerät wie bspw. einen Blackmagic Audio Monitor zu kontrollieren, schließen Sie das Gerät an die RCA-Ausgänge hinten am ATEM Studio PRESS TO TALK PUSH Converter an. Überdies können Sie Ihren Kameraton über die XLR-Ausgänge für Analogaudio einfach an einen Mischer senden.
Verbinden Sie Ihre Kameras mit den SDI-Eingängen des ATEM Talkback Converter 4K. Sofern Glasfaser-SFP- Module installiert sind, können Sie an Ihren ATEM Talkback Converter 4K über Lichtwellenleiter auch Kameras anschließen. Schließen Sie den „SDI OUT“-Ausgang Ihres ATEM Talkback Converter 4K an Ihren Mischer an. Erste Schritte...
Frontblende Ihres ATEM Converters. Audio kontrollieren Für das Monitoring Ihres Programm- oder Talkbacktons über ein externes Audiogerät wie bswp. einen Blackmagic Audio Monitor, schließen Sie das Gerät an die RCA-Ausgänge hinten am ATEM Talkback Converter 4K an. Das Setup Ihres ATEM Converters bestätigen Nach erfolgtem Anschließen Ihrer ATEM Converter an einen Live-Produktionsmischer wollen Sie sich...
Page 91
ATEM Camera Convertern den Kameranummern des ATEM Mischers entsprechen. Näheres finden Sie in den Abschnitten „Arbeiten mit ATEM Camera Convertern“ und „Kameranummern einstellen“. Gehen Sie bei Schwierigkeiten mit der Einrichtung Ihres ATEM Converters zum Blackmagic Design Support Center unter www.blackmagicdesign.com/de/support und sehen Sie sich im Blackmagic Forum um.
Beginnt die letzte leuchtende LED zu blinken, verbleiben nur noch circa 10 Minuten Akkustrom. Schließen Sie dann eine externe Stromquelle an oder wechseln Sie zu einem anderen ATEM Camera Converter mit geladenem Akku. Der Akku hält bei Dauereinsatz über zwei Stunden. Die vollständige Akkuaufladung dauert circa acht Stunden.
Halten Sie diese Taste kurz gedrückt, um den Konverter sofort einzuschalten. Halten Sie die Taste zum Ausschalten eine Sekunde lang gedrückt. Kameranummer Anhand dieser Taste werden auf Ihrem ATEM Camera Converter die Kameranummern vorgegeben, damit Ihre Tally-Lichter richtig funktionieren. Eine detaillierte Beschreibung finden Sie im Abschnitt „Kameranummern einstellen“ in diesem Handbuch.
Converter die Kameranummer 5 vorzugeben, setzen Sie die Kameranummer zunächst auf 1 zurück. Drücken Sie dann viermal die Kameranummerntaste. Um nachzuprüfen, ob die Nummer 5 richtig eingestellt ist, bitten Sie den ATEM Bildmischer, Ihre Kamera Nummer 5 auf den Programmausgang zu schalten. Wenn die Kameranummer richtig eingestellt ist, leuchten die Tallys an Ihrem ATEM Camera Converter.
Gummifüßen auf einen Tisch stellen Arbeiten mit ATEM Studio Convertern Frontbedienfeld Das Bedienfeld an der Frontblende des ATEM Studio Converters besteht aus zwei Reihen mit Tasten, einschließlich der Funktionen „PTT“ (Press to Talk = Sprechen) und „LTT“ (Lock to Talk = Freisprechen) für jeden der Kameraeingänge.
Lautstärkereglers im oder gegen den Uhrzeigersinn Arbeiten mit ATEM Talkback Converter 4Ks Frontbedienfeld Das Bedienfeld an der Frontblende des ATEM Studio Converter 4K besteht aus zwei Reihen mit Tasten, einschließlich der Funktionen „PTT“ (Press to Talk = Sprechen) und „LTT“ (Lock to Talk = Freisprechen) für jeden der Kameraeingänge.
Die Lautstärke justiert man einfach durch Drehen des Lautstärkereglers im oder gegen den Uhrzeigersinn Verwenden von Blackmagic Converters Setup Blackmagic Converters Setup dient zum Konfigurieren der Einstellungen und zum Aktualisieren der Produktsoftware in Ihrem ATEM Camera Converter, ATEM Talkback Converter 4K oder ATEM Studio Converter. Verwenden von Blackmagic Converters Setup...
ATEM Converter Software aktualisieren Nach erfolgter Installation von Blackmagic Converters Setup auf Ihrem Computer verbinden Sie den Computer und Ihren ATEM Converter über eine USB-Kabel miteinander. Starten Sie Blackmagic Converters Setup und folgen Sie den Aufforderungen auf Ihrem Bildschirm, um die Produktsoftware Ihres ATEM Converters zu aktualisieren.
Starten Sie Blackmagic Converters Setup, wählen Sie Ihren ATEM Camera Converter aus und klicken Sie auf die Registerkarte „Settings“. Geben Sie die Kameranummer vor und wählen Sie ebenfalls aus, ob auf einem an den ATEM Camera Converter angeschlossenen Bildschirm eine Tally-Umrandung angezeigt werden soll oder nicht.
AUX 6 ATEM Talkback Converter 4Ks anschließen Der kombinierte Einsatz eines ATEM Talkback Converter 4K mit einem ATEM Mischer gibt Ihnen gleichzeitig Zugriff auf Talkback und Tally für bis zu acht Kameras. Das nachstehende Beispiel zeigt einen HD-Workflow mit einem ATEM Camera Converter. Dieser wird per Lichtwellenleiter mit einer HD-Kamera und per Glasfaser- oder BNC-Port mit einer Blackmagic Studio Camera verbunden.
Camera Converter an einen ATEM 2 M/E Broadcast Studio 4K angeschlossen, wobei die Konverter ME 1 MP 1 MP 1K AUX 5 zudem mit je einem ATEM Studio Converter gepaart sind. Den Kameraton können Sie über die ME 1 MP 2 MP 2K AUX 6 analogen XLR-Ausgänge des ATEM Studio Converters an ein Mischpult ausgeben.
Reihe schalten. Dieses Beispiel zeigt eine Reihenschaltung von zwei ATEM Talkback Converter 4Ks und einem ATEM Studio Converter, die den Einsatz von bis zu 20 Kameras ermöglicht. Der erste Konverter in der Schleife empfängt die Programmausgabe vom Mischer. Schließen Sie das Talkback- Headset oder externe Mikrofon an die Frontblende des ersten Konverters an.
Wenn unser Support-Material Ihnen nicht wie erhofft hilft, gehen Sie auf die entsprechende Support- Seite für Ihr ATEM Converter Modell. Klicken Sie dort auf „Senden Sie uns eine E-Mail“ und schicken Sie uns Ihre Support-Anfrage. Oder klicken Sie auf „Finden Sie Ihr lokales Support-Team“ und rufen Sie Ihre nächstgelegene Blackmagic Design Support-Stelle an.
Gesetzliche Vorschriften Entsorgung von elektrischen und elektronischen Geräten innerhalb der Europäischen Union Das auf dem Produkt abgebildete Symbol weist darauf hin, dass dieses Gerät nicht zusammen mit anderen Abfallstoffen entsorgt werden darf. Altgeräte müssen daher zur Wiederverwertung an eine dafür vorgesehene Sammelstelle übergeben werden. Mülltrennung und Wiederverwertung von Altgeräten tragen zum nachhaltigen Umgang mit natürlichen Ressourcen bei.
Bei der Installation im Rack darf die Luftzufuhr nicht durch andere Geräte behindert werden. Das Gehäuseinnere enthält keine durch den Anwender zu wartenden Teile. Wenden Sie sich für die Wartung an ein Blackmagic Design Service-Center in Ihrer Nähe. Nicht in Höhen über 2000 m über dem Meeresspiegel einsetzen.
Defekt innerhalb der Garantiezeit in Kenntnis setzen und die entsprechenden Vorkehrungen für die Leistungserbringung treffen. Es obliegt dem Kunden, für die Verpackung und den bezahlten Versand des defekten Produkts an ein spezielles von Blackmagic Design benanntes Service Center zu sorgen und hierfür aufzukommen. Sämtliche Versandkosten, Versicherungen, Zölle, Steuern und sonstige Abgaben im Zusammenhang mit der Rücksendung von Waren an uns, ungeachtet des Grundes, sind...
Page 107
Manual de instalación y funcionamiento Conversores ATEM Noviembre 2018 Español...
Page 108
Bienvenido Gracias por haber adquirido este producto. Los modelos ATEM Camera Converter y ATEM Studio Converter ofrecen la posibilidad de conectar cámaras HDMI comunes y SDI profesionales mediante cables de fibra óptica económicos. Esto facilita su ubicación en lugares alejados al cubrir eventos en pistas de carreras, recintos deportivos o grandes canchas de golf.
Page 109
Desinstalación del programa Actualización de los dispositivos Bordes indicadores y números de cámara Diagramas de conexión Conexión de mezcladores ATEM mediante el modelo ATEM Talkback Converter 4K Conexión de mezcladores ATEM mediante los modelos ATEM Camera Converter y ATEM Studio Converter Conexión en serie de múltiples conversores...
ATEM Studio Converter, que a su vez las envía a un mezclador. Admite formatos SD, HD y SDI 3G, y además puede alimentarse a través de la batería interna recargable o la red de suministro eléctrico.
Las unidades Blackmagic Studio Camera se conectan al conversor por medio de cables BNC o módulos de fibra óptica opcionales. A su vez, el uso de un mezclador ATEM permite comunicarse con otros integrantes del equipo y saber cuál cámara está al aire.
Conecte el monitor a la salida SDI o HDMI del conversor. Este permite ver las imágenes captadas por la cámara o la señal transmitida por el mezclador. Al utilizar un mezclador ATEM, es necesario configurar el número de la cámara en el conversor a fin de que la luz piloto se encienda cuando esta se encuentra al aire.
Por ejemplo, conecte la cámara 1 al módulo 1. Cable de red con dos conectores LC Conexión de fuentes de audio El modelo ATEM Camera Converter admite dos canales de audio integrados en la señal SDI OPTICAL VIDEO transmitida mediante fibra óptica. Por defecto, el conversor procesa el sonido captado por el micrófono de la cámara.
Conecte la salida principal del mezclador a la entrada PGM SDI del conversor. Nótese que la señal SDI también transmite información sobre la cámara que está al aire al conectar dispositivos ATEM Camera Converter y unidades Blackmagic Studio Camera mediante fibra óptica.
Asimismo, la entrada XLR brinda la posibilidad de conectar micrófonos externos. LOCK TO TALK Conexión de micrófonos externos Utilice la entrada XLR en el panel frontal del modelo ATEM Studio Converter para conectar micrófonos externos. Transmisión del audio de la cámara AES/EBU TALKBA El audio de la cámara puede transmitirse fácilmente a una mesa de mezclas mediante las...
Conecte las cámaras a las entradas CAM SDI IN del dispositivo. Conecte la salida CAM SDI OUT del dispositivo a la entrada PGM de la cámara correspondiente. Nótese que, al utilizar los modelos ATEM Camera Converter y ATEM Talkback Converter 4K SDI 1 OUT CAM SDI...
Conecte la salida principal del mezclador a la entrada PGM SDI del conversor. Nótese que la señal SDI también transmite información sobre la cámara que está al aire al conectar dispositivos ATEM Camera Converter y unidades Blackmagic Studio Camera y URSA Broadcast mediante fibra óptica.
Page 118
Al utilizar un mezclador ATEM, la señal que indica cuál cámara está al aire se transmite a través de la conexión SDI. Para comprobar su funcionamiento, verifique que el número de la unidad en el dispositivo ATEM Camera Converter coincida con el número en el mezclador. Consulte los apartados Uso del modelo ATEM Camera Converter y Números de cámara para obtener más...
Luces piloto Estas luces situadas a ambos lados del conversor se encienden de color rojo al recibir la señal correspondiente de un mezclador ATEM, lo cual permite saber si la cámara se encuentra al aire. OPTICAL OPTICAL...
Presione el botón para entablar la comunicación con otro dispositivo ATEM Camera Converter, ATEM Talkback Converter 4K o ATEM Studio Converter. Presione el botón con el ícono de los auriculares para aumentar el volumen de la voz escuchada. Uso del modelo ATEM Camera Converter...
Números de cámara Para que las luces piloto del modelo ATEM Camera Converter puedan encenderse o apagarse según la señal recibida del mezclador, es preciso identificar la cámara con un número. Esto garantiza que el mezclador envíe dicha señal al conversor indicado. Las cámaras pueden identificarse con cualquier número entre 1 y 99.
Uso del modelo ATEM Studio Converter Panel de control frontal El panel frontal de este modelo incluye dos filas de botones (PTT y LTT) para la comunicación con las cámaras. Junto a estas, hay otros dos botones ( ) correspondientes al altavoz del dispositivo.
LTT están encendidos. Estos se apagan al presionar uno de los botones PTT. El volumen puede ajustarse fácilmente girando el mando respectivo hacia la izquierda o la derecha. Uso del modelo ATEM Talkback Converter 4K...
Blackmagic Converters Setup El programa Converters Setup permite configurar y actualizar los dispositivos ATEM Camera Converter, ATEM Talkback Converter 4K y ATEM Studio Converter. Instalación del programa El programa brinda la posibilidad de actualizar el conversor, añadir compatibilidad con nuevos equipos y ajustar los niveles de audio y video.
Además de las luces piloto, es posible ver un borde indicador alrededor de la imagen que se muestra en el monitor SDI o HDMI conectado al dispositivo ATEM Camera Converter. Utilice el programa Converters Setup para acceder a esta opción y configurar los números de cámara.
MP 2K AUX 6 El uso de un mezclador ATEM con el modelo ATEM Talkback Converter 4K brinda la posibilidad de conectar hasta ocho cámaras simultáneamente para comunicarse con los operadores y saber cuál de ellas está al aire. El siguiente ejemplo ilustra una dinámica de trabajo en alta definición donde se emplea una cámara HDMI conectada a un dispositivo ATEM Camera Converter mediante fibra...
MP 2K AUX 6 el audio de la cámara a una mesa de mezclas. A su vez, los modelos ATEM Camera Converter permiten convertir señales HDMI a SDI con el objetivo de transmitirlas a mezcladores situados a grandes distancias mediante fibra óptica.
Conexión en serie de múltiples conversores En caso de utilizar una mayor cantidad de cámaras que la admitida por los modelos ATEM Talkback Converter 4K y ATEM Studio Converter, es posible conectar varios conversores en serie para disponer de conexiones adicionales. El ejemplo siguiente ilustra dos unidades ATEM Talkback Converter 4K y un ATEM Studio Converter conectados en serie, a fin de poder abarcar hasta 20 cámaras.
Soporte técnico local para acceder al número telefónico del centro de atención más cercano. Foro El foro de Blackmagic Design constituye un recurso útil para obtener más información sobre nuestros productos. Por otra parte, brinda la posibilidad de encontrar respuestas rápidamente. Para acceder al foro, visite la página http://forum.blackmagicdesign.com.
Normativas Tratamiento de residuos de equipos eléctricos y electrónicos en la Unión Europea: Este símbolo indica que el dispositivo no debe desecharse junto con otros residuos domésticos. A tales efectos, es preciso llevarlo a un centro de recolección para su posterior reciclaje.
Evite utilizar el equipo a una altura mayor de 2000 metros. Algunos productos pueden conectarse fácilmente a un transceptor óptico SFP. A tales efectos, utilice solamente módulos láser clase 1. Blackmagic Design recomienda los siguientes modelos: SDI 3G: PL-4F20-311C SDI 6G: PL-8F10-311C ...
Para acceder al servicio proporcionado de acuerdo con los términos de esta garantía, el Cliente deberá dar aviso del defecto a Blackmagic Design antes del vencimiento del período de garantía y encargarse de los arreglos necesarios para la prestación del mismo. El Cliente será responsable del empaque y el envío del producto defectuoso al centro de servicio técnico designado por...
Page 138
Converter Tally 上的摄影机编号,以便某台摄影机被切换到节目输出上时,相应的 灯会亮起。详情请 ATEM Camera Converter 参阅“使用 /设置摄影机编号”部分的内容。 通过光纤连接 ATEM Camera Converter ATEM 接下来,您需要通过带 连接头的双芯单模光纤线缆将 连接另一台 Camera Converter 、 ATEM Talkback Converter 4K 或 ATEM Studio Converter 。一对光纤线缆一 般称为“跳线”。 OPTICAL VIDEO ATEM Camera Converter 的光纤 模块 连接光纤 连接头 ATEM 将光纤连接头连接到...
Page 139
例如,连接摄影机 时,应选择摄影机 所对应的 模块。 带有两个 连接头的光纤跳线 连接音频 OPTICAL VIDEO ATEM Camera Converter 支持 通道摄影机音频,也就是光纤 接口所携带的 和 声道。默认情况 ATEM Camera Converter 下, 会使用来自摄影机麦克风的内嵌音频。但是,如果您想要连接外部音 ATEM Camera Converter 频源,请将音频设备连接到 的两个平衡 英寸 输入上。当连接了外部 音频时,设备将使用该信号,而非摄影机的嵌入音频。 英寸 接口支持麦克风电平的立体声模拟音频,并且由光纤 接口的声道 和 携带。 OPTICAL VIDEO 通过 接口将外部音频设备连接到 ATEM...
Page 140
OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE 通过主电源接口,或 到 电源接口均可连接电源。 连接摄影机 ATEM Studio Converter 的后面板上设有 组接口,分别标有 号。 将每台摄影机连接相应的光纤 模块。 Blackmagic Studio Camera 连接到 模块的第二个 连接头可用来将节目视频连接回 或 PRESS TO TALK...
Page 141
ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE 将来自切换台的节目 输出连接到 ATEM Studio Converter 的“ ”输入接口。 连接耳麦 ATEM Studio Converter 您的 可使用通过 英寸 耳麦接口和 英寸麦克风接口连接的航空级耳 麦。如果同时连接了耳麦和外接麦克风,则设备只使用耳麦。对讲音频内嵌在 信号的 和 声道上。 PRESS TO TALK PRESS TO TALK PUSH PRESS TO TALK...
MP 2 MP 2K AUX 6 目输出。 PUSH PUSH PUSH PUSH ATEM Talkback Converter ATEM 2 M/E Broadcast Studio 4K 4K SDI 1输出连接至ATEM切 换台摄影机1 SDI输入。 SDI 1 OUT CAM SDI SDI 2 OUT CAM SDI SDI 2 OUT CAM SDI...
Page 153
ME 1 MP 2 MP 2K AUX 6 连接至ATEM Studio Converter PUSH PUSH PUSH PUSH SDI摄影机输出连接至 ATEM 2 M/E Broadcast Studio 4K 耳机连接至前面板 切换台 上的输入接口上 来自ATEM Studio AES/EBU TALKBACK LOOPS Converter的SDI 输出连接至切换台 SDI OUT SDI OUT SDI OUT SDI OUT...
Page 154
OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE ATEM Studio Converter ATEM 2 M/E Broadcast Studio 4K SDI 1 OUT CAM SDI SDI 2 OUT CAM SDI SDI 2 OUT CAM SDI SDI 4 OUT...
Page 160
완벽하게 어울리는 제품입니다. 여러 대의 ATEM Studio Converter를 루프 연결해 4대 이상의 카메라에 토크백 기능을 지원할 수 있습니다. ATEM Talkback Converter 4K는 길이가 긴 케이블 운용이 가능한 광섬유 SFP 설치가 가능해 더 많은 카메라를 연결할 수 있으며 UHD 2160p60 비디오를 위한 12G-SDI 지원 기능...
Page 161
목차 ATEM Converter 시작하기 ATEM Converter 소개 ATEM Camera Converter 연결하기 ATEM Studio Converter 연결하기 ATEM Talkback Converter 4K ATEM Converter 설정 확인하기 ATEM Camera Converter 사용하기 전면 패널 컨트롤 상태 표시 장치 제어 패널 버튼 카메라 번호 설정하기 ATEM Camera Converter 설치하기...
시작하기 ATEM Converter 소개 ATEM Camera Converter ATEM Studio Converter ATEM Talkback Converter 4K ATEM 와 는 스위처에 연결할 수 있으며 저렴한 비용의 광섬유 케이블을 사용해 멀리 떨어진 곳까지 연결할 수 있는 옵션 등의 완벽한 스튜디오 토크백 및 탈리 솔루션을 제공합니다.
ATEM Talkback Converter 4K ATEM Talkback Converter 4K 를 사용하면 동축 케이블로 최대 대의 카메라를 스위처에 연결하여 ATEM 신호까지 전송할 수 있습니다. 스위처에 연결하면 탈리 또한 사용할 수 있을 뿐만 아니라 ATEM Camera Converter 광섬유 케이블로 를 연결해 토크백 또한 추가할 수 있습니다.
Page 164
들어옵니다. 더 자세한 정보는 [ 사용하기] 또는 [카메라 번호 설정하기] 부분을 참고하세요. 광섬유로 연결하기 ATEM Camera Converter Camera Converter ATEM Talkback Converter 4K 이제 를 두 번째 나 ATEM Studio Converter LC 커넥터가 달린 듀플렉스 싱글 모드 광섬유 케이블을 통해 두 줄로 구성된...
1 SFP 예를 들어, 카메라 은 카메라 모듈에 연결하세요. 두 개의 커넥터가 달린 광섬유 패치 코드 오디오 연결하기 ATEM Camera Converter 는 광섬유 연결의 채널 및 채널 로 전송되는 채널 카메라 오디오를 ATEM Camera Converter 지원합니다. 는 카메라 마이크의 임베디드 오디오를 사용하도록 기본 설정되어...
Page 166
OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE 주 전원 또는 전원 커넥터를 연결하세요. 카메라 연결하기 ATEM Studio Converter 의 뒷면 패널에는 숫자 까지 표시된 개의 커넥터 그룹이 탑재되어 있습니다. 카메라를 각 광섬유 모듈에 연결하세요. Blackmagic Studio Camera 모듈에 연결된 두 번째...
Page 167
OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE ATEM Studio Converter PGM SDI 스위처의 프로그램 출력을 의 입력에 연결하세요. 헤드셋 연결하기 ATEM Studio Converter 에서는 인치...
ATEM Talkback Converter 4K 먼저 전원을 연결하고 카메라와 헤드셋을 연결한 다음 스위처에 연결합니다. 헤드셋 없이 토크백 기능을 사용하고자 할 경우 스탠드 마이크 같은 외부 마이크도 연결할 수 있습니다. 전원 연결하기 ATEM Talkback Converter 4K 표준 케이블을 사용해 의 주 전원 입력을 연결하세요. 전원 어댑터...
스위처 프로그램 피드 연결하기 SDI 7 OUT CAM SDI SDI 8 OUT CAM SDI ATEM Talkback Converter 4K PGM SDI 스위처의 프로그램 출력을 의 입력 커넥터에 연결하세요. ATEM ATEM 스위처의 프로그램 출력을 연결하면 신호에 탈리 신호도 임베디드됩니다. 이를 Camera Converter...
Page 170
BARS FEED 1 1 M/E Production Studio 4K MP 1 CLEAN MP 1 FEED 2 MP 2 MP 2 MASK ATEM 1 M/E Production Studio 4K PUSH ATEM Talkback Converter 4K Blackmagic Studio Camera OPTICAL VIDEO ATEM Camera Converter HDMI 카메라...
방송이 시작되었음을 알 수 있습니다. OPTICAL OPTICAL VIDEO VIDEO OPTICAL VIDEO 배터리 잔량, 광섬유 신호, 비디오 신호 상태 표시 장치 ATEM ATEM 카메라 영상이 스위처의 프로그램 출력을 통해 방송될 경우 Camera Converter 양 측면에 탈리 불빛이 들어옵니다. ATEM Camera Converter 사용하기...
ATEM Camera Converter 에 전원이 연결될 경우 전원 버튼에 불이 들어옵니다. ATEM Camera Converter ATEM Talkback 버튼을 누르면 토크백 기능을 통해 Converter 4K ATEM Studio Converter 운영자와 소통할 수 있습니다. 토크백 헤드폰 버튼을 눌러 토크백 볼륨을 조절하세요. ATEM Camera Converter 사용하기...
를 책상 위에 설치하고자 할 경우 두 개의 육각 소켓 나사를 푼 다음 벨트 클립을 제거하세요. ATEM Camera Converter 는 벨트 및 삼각대 손잡이에 설치할 수 있으며 고무 바닥을 사용할 경우 책상 위에도 설치할 수 있습니다. ATEM Camera Converter 사용하기...
LOCK TO TALK 버튼이 모두 선택된 경우에도 단일 카메라 운영자와 의사소통할 수 있습니다. 버튼을 누르면 모든 버튼이 해제됩니다. PRESS TO TALK LOCK TO TALK 볼륨 컨트롤을 시계 방향 및 반시계 방향으로 돌려 볼륨을 쉽게 조절할 수 있습니다. ATEM Studio Converter 사용하기...
버튼 이 활성화된 경우를 보여줍니다. 버튼이 모든 카메라에 선택된 경우에도 단일 카메라 운영자와 의사소통할 수 있습니다. 버튼을 누르면 모든 버튼 선택이 해제됩니다. 볼륨 컨트롤을 시계 방향 및 반시계 방향으로 돌려 볼륨을 쉽게 조절할 수 있습니다. ATEM Talkback Converter 4K 사용하기...
Blackmagic Converters Setup 사용하기 Blackmagic Converters Setup ATEM Camera Converter ATEM Talkback Converter 4K 은 ATEM Studio Converter 의 환경 설정 변경 및 내부 소프트웨어 업데이트에 사용됩니다. Blackmagic Converters Setup 설치하기 Blackmagic Converter 유틸리티 소프트웨어는 컨버터를 새로운 비디오 표준으로 업그레이드하고...
의 내부 소프트웨어 업데이트 관련 메시지에 따라 업데이트하세요. 내부 소프트웨어가 최신 버전일 경우 어떠한 메시지도 나타나지 않으며 더 이상의 추가 작업이 필요하지 않습니다. 탈리 보더 및 카메라 번호 설정하기 ATEM Camera Converter HDMI 탈리 불빛뿐만 아니라 에 연결된 또는 모니터에 탈리 보더까지...
MP 2 MP 2K AUX 6 프로그램 출력 PUSH PUSH PUSH PUSH ATEM 1 SDI ATEM 2 M/E Broadcast Studio 4K 스위처 카메라 입력에 ATEM Talkback Converter 4K 연결된 SDI 1 출력 SDI 1 OUT CAM SDI SDI 2 OUT...
Page 179
MP 2K AUX 6 Studio Converter에 연결된 프로그램 출력 PUSH PUSH PUSH PUSH ATEM 2 M/E Broadcast Studio 4K 스위처에 연결된 전면 제어 패널 입력에 카메라 출력 연결된 헤드셋 스위처 연결용 AES/EBU TALKBACK LOOPS ATEM Studio Converter SDI SDI OUT 출력...
OPTICAL OUT/IN ANALOG AUDIO OUT OPTICAL OUT/IN ANALOG AUDIO OUT PGM SDI H/PHONE ATEM Studio Converter ATEM 2 M/E Broadcast Studio 4K SDI 1 OUT CAM SDI SDI 2 OUT CAM SDI SDI 2 OUT CAM SDI SDI 4 OUT...
Page 181
지원 지원 받기 Blackmagic Design ATEM 가장 빠르게 지원 받을 수 있는 방법은 온라인 고객지원 페이지에 접속하여 컨버터와 관련한 최신 지원 정보를 이용하는 것입니다. Blackmagic Design 온라인 고객 지원 페이지 Blackmagic 최신 사용 설명서와 소프트웨어, 지원 노트는 고객 지원 센터...
규제 사항 유럽 연합 국가 내의 전기 전자제품 폐기물 처리 기준 제품에 부착된 기호는 해당 제품을 다른 폐기물과는 별도로 처리되어야 함을 나타냅니다. 제품을 폐기하려면 반드시 재활용 지정 수거 장소에 폐기해야 합니다. 폐기물 제품을 분리수거 및 재활용으로 처리하는 것은 자연 자원을 보존하고 인간의 건강과 환경을 보호할 수 있도록 폐기물을...
최대 작동 고도는 해수면 기준 까지만 사용할 수 있습니다. 일부 제품은 소형 폼팩터 플러그( ) 광섬유 모듈 옵션에 연결할 수 있는 기능을 탑재했습니다. 1 SFP 레이저 클라스 모듈 옵션만 사용할 수 있습니다. Blackmagic Design SFP 사용 권장 모듈 4F20 311C 8F10 311C ...
Page 185
Руководство по установке и эксплуатации Конвертеры ATEM Ноябрь 2018 г. Русский...
Page 186
оборудование будет находиться вдали от микшера, конвертеры АТЕМ полностью сохраняют вещательное качество HD-видео. Вместе с ATEM Camera Converter используют модель ATEM Studio Converter, которая находится на противоположном конце конфигурации. При соединении в цепь нескольких устройств АTEM Studio Converter допускается поддержка связи между режиссером и операторами до...
Page 187
Удаление утилиты Blackmagic Converters Setup Обновление ПО конвертеров ATEM Настройка tally-рамки и номера камеры Схемы соединений Соединение с видеомикшером АТЕМ через ATEM Talkback Converter 4K Соединение с видеомикшером АТЕМ через ATEM Camera Converter и АТЕМ Studio Converter Соединение нескольких конвертеров ATEM в цепь...
Подготовка к работе Конвертеры ATEM Чтобы начать работу с ATEM Camera Converter, ATEM Studio Converter или ATEM Talkback Converter 4K, подключите устройство к видеомикшеру класса АТЕМ. Полученная конфигурация обеспечивает полноценную двустороннюю связь и tally-индикацию, а также позволяет передавать сигнал по недорогому оптоволоконному кабелю на большое расстояние.
также поддерживается двусторонняя связь вместе с tally-индикацией. Если необходимо подключить больше камер, в цепь можно добавить дополнительные устройства ATEM Talkback Converter 4K, которые поддерживают SD, HD и Ultra HD в форматах вплоть до 2160p/60. ATEM Talkback Converter 4K с восемью дополнительными SFP-модулями...
Соедините монитор с SDI- или HDMI-выходом на ATEM Camera Converter для вывода изображения с камеры или программного сигнала с видеомикшера. При подключении к микшеру АТЕМ необходимо задать номер камеры на ATEM Camera Converter, чтобы при выводе ее изображения в эфир загоралась tally-индикация. Подробнее см. раздел об...
OPTICAL VIDEO с микрофона камеры. При наличии внешнего источника его необходимо подключить через два балансных TRS-входа 1/4 дюйма на ATEM Camera Converter. В этом случае такой звук используется вместо встроенного аудиосигнала. TRS-разъемы 1/4 дюйма поддерживают работу с аналоговым стереозвуком на микрофонном уровне и дают возможность использовать аудиоканалы 1 и 2 в SDI-сигнале, который передают...
Page 192
Прием программного сигнала с видеомикшера Соедините выход программного сигнала на видеомикшере с интерфейсом PGM SDI IN на ATEM Studio Converter. После этого вместе с SDI-сигналом будут передаваться команды tally-индикации. Они используются при подключении к ATEM Camera Converter через оптоволоконный кабель и к Blackmagic Studio Camera.
Page 193
ANALOG AUDIO OUT PGM SDI H/PHONE Соедините SDI-выход программного сигнала на видеомикшере с интерфейсом PGM SDI IN на ATEM Studio Converter Подключение наушников ATEM Studio Converter поддерживает подключение профессиональной гарнитуры через TRS-разъем 1/4 дюйма и микрофонный интерфейс 0,206 дюйма. При одновременном подключении наушников и внешнего микрофона можно использовать только наушники.
микрофон (например, с гибким штативом), чтобы иметь двустороннюю связь без наушников. Подключение питания Подключите модель ATEM Talkback Converter 4K к сети с помощью стандартного кабеля IEC. Можно также использовать вход 12-31 В, который предназначен для питания через сетевой адаптер или от внешнего аккумулятора камеры. Два силовых разъема позволяют использовать...
Чтобы проверять программный звук или аудиосигнал двусторонней связи на внешнем оборудовании (например, Blackmagic Audio Monitor), подключите его через RCA-выходы, расположенные на задней панели модели ATEM Talkback Converter 4K или ATEM Studio Converter. Проверка настроек конвертера ATEM После соединения конвертеров ATEM с эфирным видеомикшером необходимо проверить...
Page 196
операторами камер и сотрудником на видеомикшере с помощью кнопок PRESS TO TALK и наушников. При работе с видеомикшером АТЕМ tally-индикация передается через SDI-интерфейс. Чтобы она работала корректно, номера камер на ATEM Camera Converter и микшере АТЕМ должны совпадать. Подробнее см. раздел об установке номера камеры при работе с ATEM Camera Converter.
Работа с ATEM Camera Converter Передняя панель управления Панель управления модели ATEM Camera Converter имеет кнопки для настройки уровня звука в наушниках и микрофоне, включения двусторонней связи и питания, мониторинга программного сигнала и изображения с камер, а также установки номера камеры. Там же...
Чтобы включить питание, нажмите и отпустите кнопку, чтобы отключить — удерживайте ее нажатой в течение 1 секунды. Номер камеры Кнопка позволяет установить номер камеры на ATEM Camera Converter для корректной работы tally-индикации. Подробнее см. раздел «Указание номера камеры». Громкость наушников двусторонней связи...
Кнопка номера камеры Монтаж модели ATEM Camera Converter В условиях мобильной работы подключите кабели к ATEM Camera Converter, а затем пристегните устройство к своему поясу с помощью встроенного держателя. При стационарном использовании модель можно установить на штатив и зафиксировать через...
Работа с ATEM Studio Converter Передняя панель управления Панель управления ATEM Studio Converter имеет два ряда кнопок PTT (press to talk) и LTT (lock to talk) для каждого входа камеры. Рядом с кнопками двусторонней связи находятся клавиши программного звука и его отключения...
Работа с ATEM Talkback Converter 4K Передняя панель управления Панель управления ATEM Talkback Converter 4K имеет два ряда кнопок PTT (press to talk) и LTT (lock to talk) для каждого входа камеры. Рядом с кнопками двусторонней связи находятся клавиши программного звука...
Работа с утилитой Blackmagic Converters Setup Утилита Blackmagic Converters Setup служит для настройки и обновления программного обеспечения на ATEM Camera Converter, ATEM Talkback Converter 4K и ATEM Studio Converter. Установка утилиты Blackmagic Converters Setup Утилита Blackmagic Converters Setup позволяет добавлять поддержку новых форматов, расширять...
подключенном к ATEM Camera Converter. Нажмите Save, чтобы подтвердить выбор и закрыть утилиту Blackmagic Converters Setup. Если используется режим без рамки, tally-индикаторы на ATEM Camera Converter будут гореть при передаче сигнала камеры в эфир через программный выход микшера АТЕМ. Изменить номер камеры можно в настройках ATEM Camera Converter с...
Модель АTEM Talkback Converter 4K вместе с видеомикшером АТЕМ обеспечивает двустороннюю связь и tally-индикацию одновременно для восьми камер. В примере ниже показана HD-система, в которой HDMI-камера подключена к ATEM Camera Converter через оптоволоконный кабель, а Blackmagic Studio Camera — через оптический интерфейс или...
FEED 2 ME 1 MP 1 MP 1K AUX 5 к ATEM 2 M/E Broadcast Studio 4K через два устройства ATEM Camera Converter вместе ME 1 MP 1 MP 1K AUX 5 с ATEM Studio Converter. Такая конфигурация позволяет направлять аудио с каждой камеры...
Если камер больше, чем поддерживают модели ATEM Talkback Converter 4K и ATEM Studio Converter, число разъемов можно увеличить за счет использования нескольких таких устройств. В примере ниже две единицы ATEM Talkback Converter 4K соединены с ATEM Studio Converter, что обеспечивает работу до 20 камер. Программный сигнал c микшера поступает...
конвертерам ATEM. Раздел поддержки на сайте Blackmagic Design Последние версии руководства по эксплуатации, программного обеспечения и дополнительную информацию можно найти в разделе поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support. Обращение в Службу поддержки Blackmagic Design Если с помощью доступных справочных материалов решить проблему не удалось, воспользуйтесь...
Соблюдение нормативных требований Утилизация электрооборудования и электронной аппаратуры в Европейском Союзе Изделие содержит маркировку, в соответствии с которой его запрещается утилизировать вместе с бытовыми отходами. Непригодное для эксплуатации оборудование необходимо передать в пункт вторичной переработки. Раздельный сбор отходов и их повторное использование позволяют беречь природные ресурсы, охранять...
При установке в стойку убедитесь в том, что не нарушен приток воздуха. Внутри корпуса не содержатся детали, подлежащие обслуживанию. Для выполнения ремонтных работ обратитесь в местный сервисный центр Blackmagic Design. Допускается эксплуатация в местах не выше 2000 метров над уровнем моря.
Page 211
Manuale di istruzioni Convertitori ATEM Novembre 2018 Italiano...
Page 212
Interconnettendo diversi ATEM Studio Converter è possibile usare il talkback con più di quattro camere. ATEM Talkback Converter 4K consente di connettere ancora più camere, installare moduli SFP per usare cavi molto lunghi, e utilizzare la tecnologia 12G-SDI per il video Ultra HD 2160p60.
Page 213
Aggiornare il software dei convertitori ATEM Impostare il bordo tally e il numero della camera Schema di configurazione Connettere uno switcher ATEM tramite ATEM Talkback Converter 4K Connettere uno switcher ATEM tramite ATEM Camera e Studio Converter Interconnettere più convertitori ATEM...
ATEM Camera Converter ATEM Camera Converter è un convertitore portatile che si connette alle camere SDI e HDMI. Tramite fibra ottica bidirezionale, invia un segnale contenente video, audio, tally e talkback a un’unità remota, per esempio ATEM Studio Converter, che a sua volta distribuisce il segnale a uno switcher.
ATEM Talkback Converter 4K ATEM Talkback Converter 4K connette fino a 8 camere a uno switcher tramite un cavo coassiale che supporta il 12G-SDI. Se connesso a uno switcher ATEM, fornisce il tally; se connesso ad ATEM Camera Converter tramite fibra ottica, aggiunge anche il talkback.
Se connetti uno switcher ATEM, assegna un numero alla camera su ATEM Camera Converter di modo che la spia tally si illumini quando la camera viene selezionata sull’uscita di programma. Consulta la sezione “Utilizzare ATEM Camera Converter/Assegnare un numero alla camera”...
VIDEO OPTICAL VIDEO Quando ATEM Camera Converter rileva un segnale video SDI o HDMI valido, la spia Video si illumina. La spia Optical si illumina quando viene rilevato un segnale SDI valido sull’ingresso ottico Connettere ATEM Studio Converter Collega l’alimentazione, le camere, le cuffie, e uno switcher. Collega anche un microfono esterno, per esempio uno flessibile, se vuoi usare il talkback senza le cuffie.
Connetti l’uscita di programma dello switcher al connettore PGM SDI IN di ATEM Studio Converter. Se lo switcher in uso è ATEM, il segnale SDI integra anche il tally. Quindi se ATEM Studio Converter è connesso ad ATEM Camera Converter tramite fibra ottica e alle Blackmagic Studio Camera, il tally illumina le spie di questi dispositivi quando sono on air.
ATEM Studio Converter Collegare le cuffie ATEM Studio Converter è compatibile con le cuffie aeronautiche. Connettile ai jack cuffie TRS 1/4” e per microfono 0.206”. Se allo stesso tempo sono connessi cuffie e microfono esterno, verranno usate solo le cuffie. Il talkback è integrato nei canali audio 15 e 16 del segnale SDI.
PGM SDI H/PHONE Collega le camere agli ingressi SDI IN di ATEM Talkback Converter 4K. Se sono inseriti i moduli SFP, puoi collegare le camere ad ATEM Talkback Converter 4K tramite fibra ottica. Collega l’uscita SDI OUT di ATEM Talkback Converter 4K allo switcher...
Connetti l’uscita di programma dello switcher al connettore PGM SDI IN di ATEM Talkback Converter 4K. Se lo switcher in uso è ATEM, il segnale SDI integra anche il tally. Quindi se ATEM Talkback Converter 4K è connesso ad ATEM Camera Converter, Blackmagic Studio Camera o Blackmagic URSA Broadcast, il tally illumina le spie di questi dispositivi quando sono on air.
Page 222
Se usi uno switcher ATEM, i segnali di tally vengono trasportati dalla connessione SDI. Per assicurarti che il tally funzioni, controlla che il numero della camera su ATEM Camera Converter coincida con quello indicato sullo switcher ATEM. Consulta la sezione “Utilizzare ATEM Camera Converter/Assegnare un numero alla camera”...
Queste spie si accendono quando ATEM Camera Converter riceve un segnale di tally dall’uscita di programma dello switcher ATEM in uso. Le spie sono situate sul lato frontale e posteriore del dispositivo per segnalare che la camera è on air sia al talent che all’operatore.
VIDEO OPTICAL VIDEO Il pulsante On/Off si illumina quando ATEM Camera Converter è acceso. Premi PTT per comunicare con un altro ATEM Camera Converter, ATEM Talkback Converter 4K o ATEM Studio Converter. Premi il tasto con l’immagine delle cuffie per regolare il volume del talkback...
Assegnare un numero alla camera Per far sì che ATEM Camera Converter riceva i segnali di tally da uno switcher ATEM è necessario assegnare un numero alla camera. Così facendo lo switcher invia il segnale di tally all’unità ATEM Camera Converter corrispondente. I numeri vanno da 1 a 99.
Utilizzare ATEM Studio Converter Pannello di controllo frontale Il pannello di controllo frontale di ATEM Studio Converter include due file di tasti. Ci sono i tasti premi per parlare Press to Talk (PTT) e blocca per parlare Lock to Talk (LTT) per ciascuna...
Utilizzare ATEM Talkback Converter 4K Pannello di controllo frontale Il pannello di controllo frontale di ATEM Talkback Converter 4K include due file di tasti. Ci sono i tasti premi per parlare Press to Talk (PTT) e blocca per parlare Lock to Talk (LTT) per...
Utilizzare Blackmagic Converters Setup Blackmagic Converters Setup serve per configurare le impostazioni e aggiornare il software interno di ATEM Camera Converter, ATEM Talkback Converter 4K e ATEM Studio Converter. Installare Blackmagic Converters Setup Blackmagic Converters Setup è utile per aggiornare il convertitore a nuovi standard video, aggiungere compatibilità...
è già aggiornato. Impostare il bordo tally e il numero della camera Oltre alle spie tally, puoi visualizzare un bordo rosso sul monitor SDI o HDMI connesso ad ATEM Camera Converter. Blackmagic Converters Setup ti consente di abilitare il bordo tally e assegnare un numero alla camera.
L’esempio qui sotto mostra un flusso di lavoro HD, in cui una camera HDMI è connessa mediante fibra ottica tramite ATEM Camera Converter, e una Blackmagic Studio Camera è connessa mediante fibra ottica o BNC.
AUX 5 ME 1 MP 1 MP 1K AUX 5 ATEM 2 M/E Broadcast Studio 4K tramite due ATEM Camera Converter, e un ATEM Studio ME 1 MP 2 MP 2K AUX 6 Converter. Le uscite XLR analogiche di ATEM Studio Converter inviano l’audio di ciascuna...
Interconnettere più convertitori ATEM Se intendi utilizzare più camere di quante ne supportino ATEM Talkback Converter 4K o ATEM Studio Converter, puoi interconnettere diversi convertitori ATEM. In questo esempio, due ATEM Talkback Converter 4K sono interconnessi ad ATEM Studio Converter, permettendo di connettere fino a 20 camere.
Blackmagic Design più vicino a te. Blackmagic Forum La pagina Forum del sito Blackmagic Design è un'altra ottima risorsa dove trovi le risposte alle domande più frequenti e consigli. Clicca su https://forum.blackmagicdesign.com per visitare il forum.
Normative Smaltimento di apparecchiature elettriche ed elettroniche nell'Unione Europea Questo simbolo indica che il prodotto non deve essere scartato insieme agli altri rifiuti, ma consegnato a uno degli appositi centri di raccolta e riciclaggio. La raccolta e lo smaltimento differenziato corretto di questo tipo di apparecchiatura evita lo spreco di risorse e contribuisce alla sostenibilità...
Le parti all'interno del dispositivo non sono riparabili dall'utente. Contattare un centro Blackmagic Design per le operazioni di manutenzione. Usare il dispositivo a un'altitudine non superiore a 2000 m sopra il livello del mare. Alcuni dispositivi ospitano una porta per connettere ricetrasmettitori ottici SFP.
Garanzia Garanzia limitata di un anno Blackmagic Design garantisce che questo prodotto è fornito privo di difetti nei materiali e nella manifattura per un periodo di un anno a partire dalla data d'acquisto. Durante il periodo di garanzia Blackmagic Design riparerà o, a sua scelta, sostituirà tutti i componenti che risultino difettosi esonerando il/la Cliente da costi aggiuntivi, purché...
Page 237
Manual de Instalação e Operação ATEM Converters Novembro 2018 Português...
Page 238
Com o ATEM Camera Converter, é possível ter uma maior quantidade de câmeras mais perto da ação para os planos de imagem mais incríveis em produções ao vivo! O ATEM Camera Converter não só converte a sua câmera para fibra óptica, mas também inclui intercomunicação, entrada de microfone externo, alimentação de retorno do programa, sinalização e uma bateria interna.
Page 239
Atualizar o Software do Seu ATEM Converter Definir Bordas de Sinalização e Número de Câmera Esquemas de Ligação Conectar a um Switcher ATEM via ATEM Talkback Converter 4K Conectar a um Switcher ATEM via Conversores ATEM Camera e Studio Interligar Múltiplos Conversores ATEM Ajuda Informações Regulatórias Informações de Segurança...
ATEM Camera Converter O ATEM Camera Converter é um conversor portátil que se conecta a qualquer câmera SDI ou HDMI. O ATEM Camera Converter transmite sinais de vídeo, áudio, sinalização e intercomunicação via fibra óptica bidirecional entre o próprio conversor e uma unidade remota, como um ATEM Studio Converter, que depois transmite o sinal para um switcher.
ATEM Talkback Converter 4K O ATEM Talkback Converter 4K é utilizado para conectar até 8 câmeras a um switcher via um cabo coaxial de até 12G-SDI. Ao conectar a um switcher ATEM, você também conta com sinalização e ainda pode plugar a conversores ATEM Camera via fibra óptica para adicionar intercomunicação.
Page 242
3.5 mm para a saída de fone de ouvido e entrada de microfone. Conectar Seu Monitor Conecte seu monitor à saída SDI ou HDMI do ATEM Camera Converter. Utilizar um monitor permite visualizar a saída de câmera ou programa a partir de um switcher. Caso esteja conectando seu dispositivo a um switcher ATEM, será...
OPTICAL VIDEO nos canais de áudio 1 e 2 da conexão de fibra óptica SDI. Por padrão, o ATEM Camera Converter usa o áudio embutido do microfone da sua câmera. Todavia, caso deseje conectar uma fonte de áudio externa, plugue seu equipamento de áudio às duas entradas TRS de 1/4” balanceadas.
Page 244
Conectar a Alimentação de Programa do Seu Switcher Conecte a saída de programa do seu switcher ao conector “PGM SDI In” do seu ATEM Studio Converter. Ao conectar a saída de programa de um switcher ATEM, a sinalização também é...
ANALOG AUDIO OUT PGM SDI H/PHONE Conecte a saída de programa SDI do seu switcher à entrada “PGM SDI” do seu ATEM Studio Converter. Conectar Seu Headset Seu ATEM Studio Converter utiliza headsets aeronáuticos que são plugados via conectores TRS de 1/4”...
Conecte suas câmeras às entradas de câmera SDI do ATEM Talkback Converter 4K. Com os módulos SFP de fibra óptica instalados, você também pode conectar câmeras ao seu ATEM Talkback Converter 4K via fibra óptica. Conecte a saída “SDI Out” do ATEM Talkback Converter 4K ao seu switcher. Instruções Preliminares...
SDI 8 OUT CAM SDI Conecte a saída de programa do seu switcher ao conector “PGM SDI In” do seu ATEM Talkback Converter 4K. Ao conectar a saída de programa de um switcher ATEM, a sinalização também é integrada ao sinal SDI. Isto habilitará as luzes de sinalização com a conexão aos ATEM Camera Converters e às câmeras Blackmagic Studio e URSA Broadcast.
Page 248
“Press to Talk” e headsets. Se estiver usando um switcher ATEM, a sinalização será enviada através da conexão SDI. Para garantir que a sinalização esteja funcionando, verifique o número de câmera nos ATEM Camera Converters e certifique-se de que eles se correspondam à...
Usar ATEM Camera Converter Painel de Controle Frontal O painel de controle do ATEM Camera Converter inclui botões para ajustar o volume do headset e microfone, ativar a intercomunicação, fazer o monitoramento de programa/câmera, ligar e desligar e definir o número de câmera. Também há cinco indicadores de status para nível de bateria, sinal óptico, sinal SDI ou HDMI e sinalização.
Número de Câmera Este botão é utilizado para definir o número de câmera no seu ATEM Camera Converter para que as luzes de sinalização funcionem corretamente. Consulte a seção ‘Definir Número de Câmera’ neste manual para uma descrição detalhada.
Para testar se o número de câmera 5 foi configurado corretamente, solicite ao operador do switcher ATEM que alterne a câmera 5 na saída de programa. Se o seu número de câmera foi configurado corretamente, as luzes de sinalização acenderão no seu ATEM Camera Converter.
Quando um operador de câmera utiliza a intercomunicação, o nível do áudio de programa do seu ATEM Studio Converter é diminuído para que ele possa ser ouvido com mais clareza. Quando PGM é desativado, apenas o áudio da intercomunicação é ouvido.
Quando um operador de câmera utiliza a intercomunicação, o nível do áudio de programa do seu ATEM Talkback Converter 4K é diminuído para que ele possa ser ouvido com mais clareza. Quando PGM é desativado, apenas o áudio da intercomunicação é ouvido.
O volume é facilmente ajustado ao girar o controle no sentido horário ou anti-horário. Usar Blackmagic Converters Setup Blackmagic Converters Setup é utilizado para ajustar configurações e atualizar o software no seu ATEM Camera Converter, ATEM Talkback Converter 4K ou ATEM Studio Converter. Usar Blackmagic Converters Setup...
Após instalar o Blackmagic Converters Setup no seu computador, conecte um cabo USB entre o computador e o seu ATEM Converter. Inicie o Blackmagic Converters Setup e siga quaisquer instruções na tela para atualizar o software interno do seu conversor ATEM. Caso nenhuma instrução apareça, o software interno está...
ATEM Camera Converter. Clique em “Save” para confirmar seus ajustes e saia do Blackmagic Converters Setup. Caso opte por não exibir uma borda de sinalização, as luzes de sinalização no ATEM Camera Converter ainda acenderão quando sua câmera estiver ao vivo na saída de programa do switcher ATEM.
8 câmeras simultaneamente. O exemplo abaixo mostra um fluxo de trabalho HD usando uma câmera HDMI conectada via fibra óptica usando um ATEM Camera Converter, além de uma Blackmagic Studio Camera via fibra óptica ou BNC.
FEED 2 ME 1 MP 1 MP 1K AUX 5 Este exemplo exibe um fluxo de trabalho 3G-SDI utilizando duas câmeras conectadas a um ATEM 2 ME 1 MP 1 MP 1K AUX 5 M/E Broadcast Studio 4K via dois ATEM Camera Converter emparelhados com um ATEM Studio...
Interligar Múltiplos Conversores ATEM Caso tenha mais câmeras que um único ATEM Talkback Converter 4K ou ATEM Studio Converter possa suportar, você pode aumentar o número de conexões de câmera ao interligar conversores ATEM. Este exemplo mostra duas unidades ATEM Talkback Converter 4K e um ATEM Studio Converter interligados para a utilização de até...
Caso não encontre a ajuda necessária no nosso material de suporte, favor usar o botão “Enviar email” na página de suporte do seu modelo de conversor ATEM para nos encaminhar uma solicitação de suporte. Ou, clique no botão “Encontre sua equipe de suporte local” na página de suporte e ligue para a assistência técnica da Blackmagic Design mais próxima.
Informações Regulatórias Eliminação de resíduos de equipamentos elétricos e eletrônicos dentro da União Europeia. O símbolo no produto indica que este equipamento não pode ser eliminado com outros materiais residuais. Para eliminar seus resíduos de equipamento, ele deve ser entregue a um ponto de coleta designado para reciclagem.
Não há componentes em seu interior reparáveis pelo operador. Solicite o serviço de manutenção à assistência técnica local da Blackmagic Design. Use apenas em altitudes que não excedam 2000 m acima do nível do mar. Alguns produtos têm os recursos de conexão para módulos transceptores de fibra óptica com fator de forma SFP.
Garantia 12 Meses de Garantia Limitada A Blackmagic Design garante que este produto estará livre de defeitos de materiais e fabricação por um período de 12 meses a partir da data de compra. Se o produto se revelar defeituoso durante este período de garantia, a Blackmagic Design, a seu critério, consertará...
Page 264
Kurulum ve Kullanım Kılavuzu ATEM Çeviricileri Kasım 2018 Türkçe...
Hoş Geldiniz Canlı yapım işleriniz için bir Blackmagic Design çevirici satın aldığınız için teşekkür ederiz. ATEM Camera Converter ve ATEM Studio Converter çeviricileri, yayın SDI ve tüketici HDMI kameralarınızı, düşük maliyetli optik fiber kullanarak uzatmanızı sağlar. Kameralarınızı; yarış parkurlarında, canlı spor mekanlarında ve hatta çok büyük golf sahalarında, uzak mevkilerdeki kameralara bağlandığınızı...
Page 266
ATEM Çeviricilerinizin Yazılımını Güncelleme Tally Çerçevesi ve Kamera Numarasını Ayarlama Bağlantı Şemaları ATEM Talkback Converter 4K ile bir ATEM Switcher’e Bağlanma ATEM Camera ve Studio Çeviricileri ile bir ATEM Switcher’e Bağlanma Birden Fazla ATEM Çeviriciyi Birbirine Bağlama Yardım/Destek Mevzuata İlişkin Bildirimler Güvenlik Bilgileri...
Camera Converter, kendisine ve uzaktaki bir cihaza bağlı iki-yönlü fiber optik kablo üzerinden video, ses, tally ve talkback sinyalleri gönderir, örneğin bir ATEM Studio Converter gibi, o da sonra sinyali bir switcher’e gönderir. ATEM Camera Converter; SD, HD ve 3G-SDI formatlarını destekler ve şarj edilebilir dahili batarya veya şehir elektriği kullanılarak çalıştırılabilir.
8 adede kadar kamerayı, 12G-SDI’ya kadar koaksiyal kablo aracılığıyla bir switcher’e bağlamak için, ATEM Talkback Converter 4K kullanılır. Bir ATEM switcher’e bağlı olduğunda, ayrıca tally özelliğine sahip olursunuz ve talkback özelliğini eklemek için, ATEM Camera Converter’lere bir fiber optik kablo ile bağlanabilirsiniz.
Page 269
Şimdi, ATEM Camera Converter’inizi ya ikinci bir Camera Converter’e ya ATEM Talkback Converter 4K’ya veya bir ATEM Studio Converter’e, LC konektörlü dubleks tek modlu fiber optik kablolar aracılığıyla bağlayın. Fiber optik kabloların bir çiftine, genellikle optik ara kablo (patch cord) ismi verilir.
Örneğin, 1 numaralı kamerayı bağlarken, kamera 1 SFP modülüne bağlayın. İki LC konektörlü fiber optik ara kablosu. Sesin Bağlanması ATEM Camera Converter, 2 kanal kamera sesini destekler. Bunlar da fiber optik SDI bağlantısının OPTICAL VIDEO 1 ve 2 numaralı ses kanallarında taşınır. Varsayılan ayar olarak, ATEM Camera Converter kameranızın mikrofonundan gömülü...
Page 271
Switcher’inizden Gelen Program Sinyalinin Takılması ATEM switcher’inizden program çıkışını, ATEM Studio Converter’inizin ‘PGM SDI in’ (program SDI girişi) konektörüne bağlayın. Bir ATEM switcher’den program çıkışını bağlarken, tally sinyali de SDI sinyaline gömülür. Bu, fiber optik ile ATEM Camera Converter’lere ve Blackmagic Studio Camera’lara bağlıyken, tally lambalarını...
Page 272
(program SDI) girişine bağlayın. Kulaklık Setinizin Bağlanması ATEM Studio Converter’iniz, 1/4 inçlik TRS kulaklık ve 0.206 inçlik mikrofon jakı vasıtasıyla bağlanan, havacılık tarzı kulaklık seti kullanır. Hem kulaklık seti hem de harici mikrofon girişi takılıysa sadece kulaklık seti kullanılacaktır. Talkback sesi, SDI sinyalinin 15. ve 16. ses kanallarına gömülüdür.
Güç Kaynağına Bağlanma Standart bir IEC güç kablosunu, ATEM Talkback Converter 4K’nın elektrik girişine bağlayın. Ayrıca, bir güç veya harici kamera batarya adaptörünü, 12V-31V elektrik girişine bağlayabilirsiniz. 2 ayrı elektrik girişi, bir giriş çalışmadığında veya kaza ile bağlantısı kesildiğinde, size yedek bir elektrik bağlantı...
Converter 4K’nızın ‘PGM SDI’ girişine bağlayın. Kulaklık Setinizin Bağlanması ATEM Talkback Converter 4K’nız, 1/4 inçlik TRS kulaklık ve 0.206 inçlik mikrofon jakı vasıtasıyla bağlanan, havacılık tarzı kulaklık seti kullanır. Hem kulaklık seti hem de harici mikrofon girişi takılıysa sadece kulaklık seti kullanılacaktır.
Page 275
Bir ATEM switcher kullanıyorsanız tally sinyalleri SDI bağlantısı üzerinden gönderilir. Tally’nin çalıştığından emin olmak için, ATEM Camera Converter’lerde kamera numaralarını kontrol edin ve ATEM switcher’deki kamera numaraları ile eşleşdiklerinden emin olun. Daha fazla bilgi için, bu kılavuzdaki ‘ATEM Camera Converter/Kamera Numarasının Ayarlanması’ bölümüne bakın.
ışığı yanan gösterge sayısı da azalır. En son tek kalan gösterge yanıp sönmeye başladığında, yaklaşık 10 dakikalık bataryanız vardır, bu yüzden harici bir güç kaynağı takmanız veya bataryası dolu olan başka bir ATEM Camera Converter’e geçmeniz gerekir. Batarya devamlı kullanıldığında 2 saati aşkın bir süre dayanır ve yaklaşık 8 saatte tamamen şarj olur.
Cihazı anında çalıştırmak için basın ve bırakın. Kapatmak için bir saniye basılı tutun. Kamera Numarası Bu buton, tally lambalarınızın doğru çalışması için, ATEM Camera Converter’inizde kamera numarasını ayarlamak üzere kullanılır. Daha fazla bilgi için, bu kullanım kılavuzundaki 'kamera numarasının ayarlanması' bölümüne bakınız.
Sabit çekimler için, ATEM Camera Converter ya standart 3/8 inç ya da 1/4 inçlik bağlantı başlığı ile bir tripod koluna monte edilebilir. ATEM Camera Converter’i bir masaya lastik ayakları üzerinde koymak istiyorsanız iki adet 2.5 hex yuva cıvatalarını...
ATEM Studio Converter Kullanımı Ön Kontrol Panel ATEM Studio Converter’inizin kontrol paneli, kamera girişlerinin her biri için bas konuş (PTT) veya kilitle konuş (LTT) dahil olmak üzere, iki sıra talkback butonu içerir. Talkback butonlarının yanında PGM (program) ve Mute (sesi kapatma) butonları...
ATEM Talkback Converter 4K Kullanımı Ön Kontrol Panel ATEM Talkback Converter 4K’nızın kontrol paneli, kamera girişlerinin her biri için bas konuş (PTT) veya kilitle konuş (LTT) dahil olmak üzere, iki sıra talkback butonu içerir. Talkback butonlarının yanında PGM (program) ve Mute (sesi kapatma) butonları...
Blackmagic Converters Setup Kullanımı Blackmagic Converters Setup, ayarları yapılandırmak ve ATEM Camera Converter, ATEM Talkback Converter 4K ve ATEM Studio Converter’deki dahili yazılımı güncellemek üzere kullanılır. Blackmagic Converters Setup Yazılımını Yükleme Blackmagic çeviricileri için yardımcı yazılım; çeviricinizi yeni video standartlarına güncellemek, yeni cihazlarla uyumluluk eklemek ve video ile ses seviyelerini düzenlemek için kullanılabilir.
şey yoktur. Tally Çerçevesi ve Kamera Numarasını Ayarlama Tally lambalarına ek olarak, ATEM Camera Converter’inize bağlı bir SDI veya HDMI ekranda bir tally çerçeve de görüntüleyebilirsiniz. Bu seçenek, kamera numarasını da ayarlayabildiğiniz, Blackmagic Converters Setup yazılımı...
AUX 6 ATEM Switcher’e Bağlanma Bir ATEM Talkback Converter 4K’yı bir ATEM switcher ile kullanma, aynı anda 8 adede kadar kamera için, tally ile talkback kontrolünü sağlar. Aşağıdaki örnek; bir ATEM Camera Converter ile fiber optik üzerinden bağlı bir HDMI kamera ve fiber optik veya BNC üzerinden bağlı bir Blackmagic Studio Camera kullanan bir HD iş...
FEED 2 ME 1 MP 1 MP 1K AUX 5 Bu örnek; bir ATEM Studio Converter ile eşleşmiş iki adet ATEM Camera Converter üzerinden bir ME 1 MP 1 MP 1K AUX 5 ATEM 2 M/E Broadcast Studio 4K’ya bağlı iki kamera kullanan bir 3G-SDI iş akışını göstermektedir.
Tek bir ATEM Talkback Converter 4K’nın veya ATEM Studio Converter’in destekleyebileceğinden daha fazla kameranız varsa ATEM çeviricileri birbirine bağlayarak, kamera bağlantı sayısını çoğaltabilirsiniz. Bu örnek; 20 adede kadar kameranın kullanılabilinmesi için, iki adet ATEM Talkback Converter 4K’yı ve bir ATEM Studio Converter’i birbirine bağlı olarak göstermektedir.
Yardım/Destek Yardım İçin Yardım almanın en hızlı yolu, Blackmagic Design online destek sayfalarına girip, ATEM converter'iniz için olan en son destek malzemesini incelemenizdir. Blackmagic Design Online Destek Sayfaları En son kılavuz, yazılım ve destek notlarına www.blackmagicdesign.com/tr/support adresindeki Blackmagic Design destek merkezinden ulaşılabilir.
Mevzuata İlişkin Bildirimler Avrupa Birliğinin elektrikli ve elektronik cihazlara dair atık kontrol yönetmeliği. Ürün üzerindeki sembol, bu cihazın başka atık malzemelerle bertaraf edilmemesi şartını belirler. Atık cihazlarınızı bertaraf edebilmeniz için, geri dönüşümünü sağlamak üzere, belirlenmiş toplama noktasına teslim edilmeleri gerekmektedir. Bertaraf anında atık cihazlarınızın ayrı...
Rafa montelerken, hava akımının bitişik cihazlardan dolayı kısıtlanmadığından emin olun. Ürünün içinde, kullanıcı tarafından tamir edilebilecek hiçbir parça bulunmamaktadır. Gerekli tamiratları, yerel Blackmagic Design servis merkezine yönlendirin. Deniz seviyesinden yüksekliğin 2000m'yi aşmadığı yerlerde kullanın. Bu ürüne küçük form-faktörü alıcı-verici (SFP) optik fiber modüller takılabilir. Yalnızca Lazer 1.
