Annexe A: Procédure d'installation du côté d'extrémité fixe
Annexe A : Procédure d'installation du côté d'extrémité fixe
R E M A R Q U E
R E M A R Q U E
Les civières équipées d'un côté d'extrémité fixe seront emballées avec le côté fixe en position
basse afin d'éviter tout bris au côté pendant l'expédition. La procédure suivante explique
comment installer le côté d'extrémité à sa position définitive lors de la réception du lit.

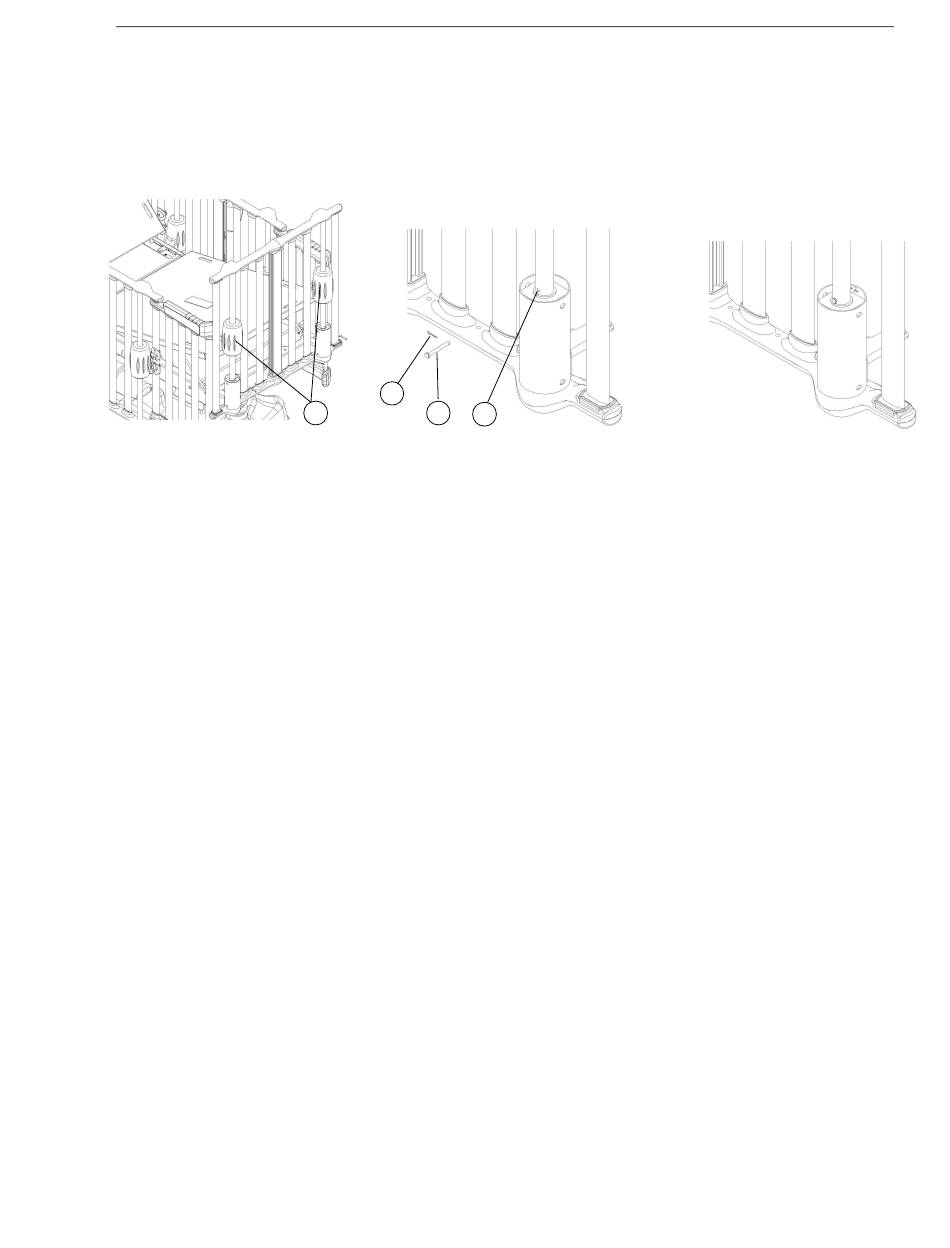

Figure A
Procédure d'installation :
1. Soulevez et maintenir le côté d'extrémité en position haute (Fig. A).
2. Soulevez les enjoliveurs de baril (D).
3. Insérez les tiges de blocage (E) dans les orifices (G) prévus à cette fin.
4. Insérez les goupilles fendues (F) pour bloquer les tiges de blocage (Fig. C).
5. Retirez la poudre blanche des barils et remettre en place les enjoliveurs de baril.
6. Assurez-vous que le côté est solidement fixé.
F
D E
G
Figure B Figure C
