16. Installez l'antenne et utilisez des colliers Rilsan® pour fixer le câble d'antenne et les durites de freins.
(Figure 3-6, Figure 3-11)
17. Reposez le tricycle sur le sol.
18. Fixez les carénages de roues gauche et droite.
l'écrou Nylstop M8 doit être collé avec de la Loctite® 243 frein-filet standard.
19. Installez la quille en composites. Sa partie la plus étroite est placée à l'avant du tricycle. Utilisez les
vis, rondelles et écrous fournis pour tous les perçages. (Reportez-vous au plan OP45-49QU et à la
Figure 3-12). Ne pas serrer excessivement les vis pour laisser une possibilité de jeu.
20. Mettez en place la poutre supérieure. Insérez les 2 liaisons de châssis E305935. Placez les 2 perçages
des liaisons de châssis en face des 2 perçages de l'avant de la structure. Fixez avec des rivets en inox
4.8x10. Placez les embouts en plastique P202510 sur les deux liaisons de châssis. (Reportez-vous aux
plans OP20-23AR et à la Figure 3-13).
21. Positionnez la sangle de sécurité de la poutre supérieure E307050, en utilisant les maillons rapides.
(Figure 3-14)
22. Mettez le tube avant en place.
23. Installez le capot moteur.
GDMMNEO912IS-1F

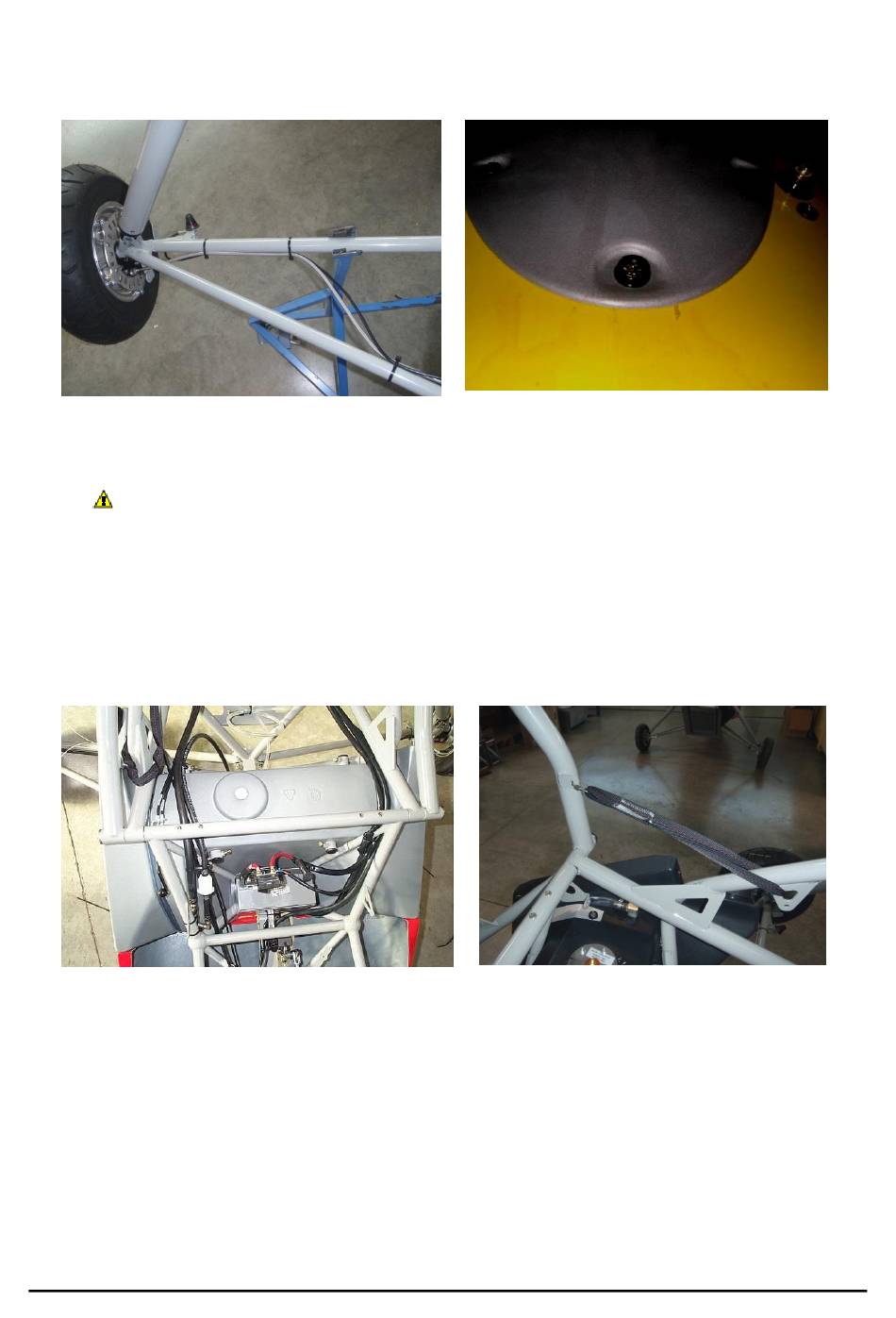

Figure 3-11
Figure 3-13
Version 0010
Figure 3-12
Figure 3-14
