Changement d'un pneu arrière :

Soulever le tricycle par le train comme indiqué au
paragraphe 3.6.3 Levage.

Dévisser les 5 vis BHC M6 qui fixent le disque de
frein. Prenez soin de ne pas freiner et de ne pas
débrancher la durite de frein (sinon une purge du
circuit devra être réalisée).

Dégager la roue.

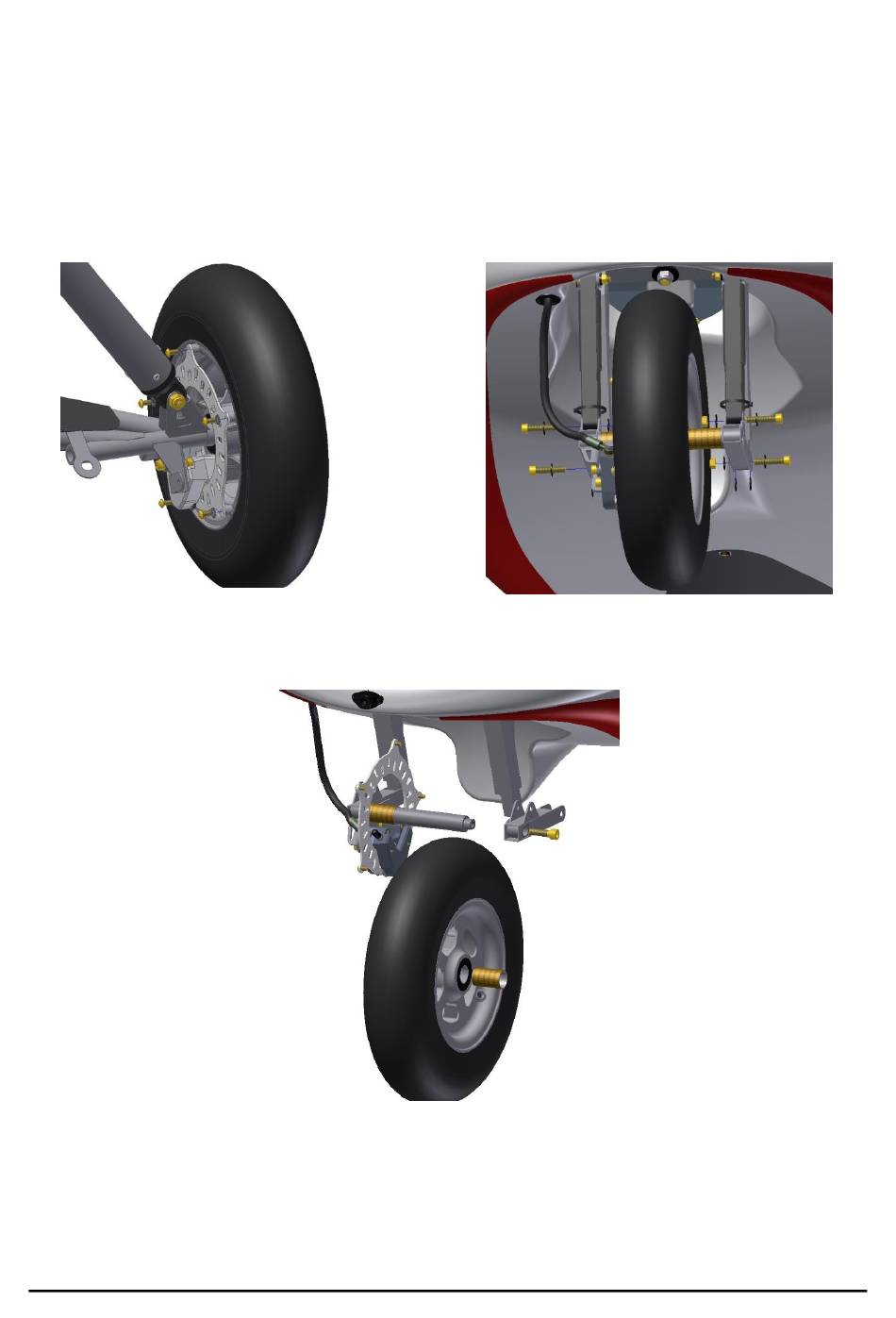

Figure 6-13

Démonter la vis CHC M10x35 et désassembler la biellette gauche pour sortir la roue.

Lors du remontage la vis CHC M10x35 qui assemble la biellette avec son axe doit être collée à la
loctite® 270 (frein filet fort).
GDMMNEO912IS-1F
Changement du pneu avant:

Soulever l'avant du tricycle comme indiqué au paragraphe
3.6.3 Levage.

Démonter les 5 vis BHC M6 qui fixent le disque de frein.
Prenez soin de ne pas freiner et de ne pas débrancher la durite
de frein (sinon une purge du circuit devra être réalisée).

Démonter les 4 vis CHC M8x40 qui assemblent les biellettes
aux amortisseurs et la fourche.
Figure 6-15
