Air Creation TANARG neo 912 IS Manuel De Maintenance page 8

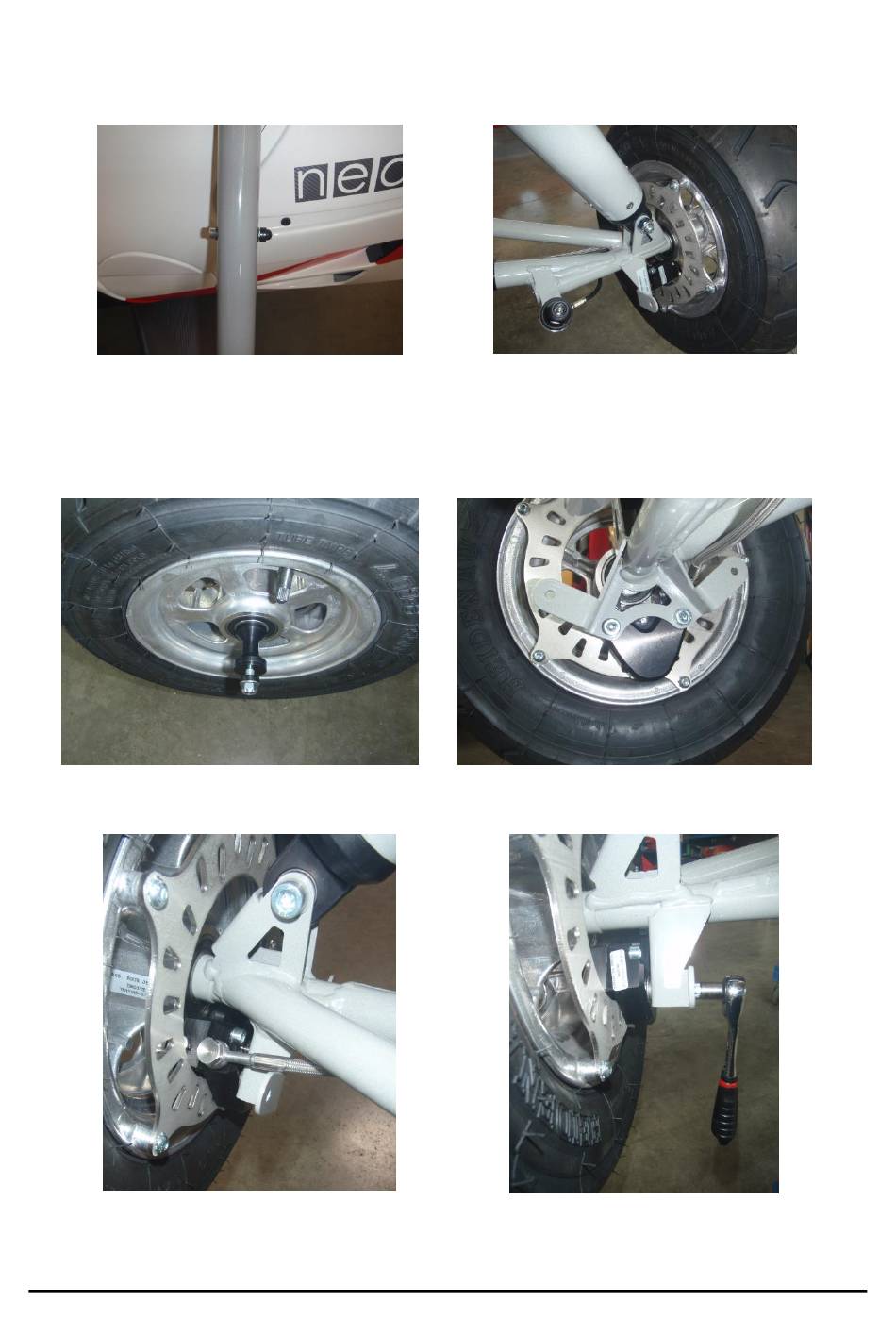

12. Montez les 2 tubes amortisseurs (attention au sens de la vis qui fixe le tube). (Figure 3-5)
13. Assemblez les 2 tubes amortisseurs et les 2 trains. (Figure 3-6)
14. Montez les roues sur le train arrière (ne serrez pas encore l'écrou Nylstop M8). (Figure 3-7)
15. Placez les griffes de frein droite et gauche. Le réglage des griffes est prédéfini. Utilisez les rondelles
disponibles sur chaque vis CHC 8x50 (attention : pas de rondelle pour les têtes de vis CHC) (Figure
3-8, Figure 3-9, Figure 3-10)
Figure 3-7
GDMMNEO912IS-1F
Figure 3-5
Figure 3-9
Version 0010
Figure 3-6
Figure 3-8
Figure 3-10
8
