14 Données techniques
Retire la saleté de l'eau pour empêcher des dommages au
niveau de la pompe ou l'obstruction de l'échangeur de
chaleur.
j Soupape de décharge de pression
Permet d'éviter la formation d'une pression d'eau excessive
dans le circuit d'eau lors de l'ouverture alors que la pression
atteint 3 bars.
k Raccord du gaz réfrigérant R410A
l Raccord du liquide réfrigérant R410A
m Raccord d'arrivée d'eau
n Vannes de vidange et de remplissage
o Vannes d'arrêt (accessoire)
Permet d'isoler le côté circuit d'eau de l'unité intérieure du
côté circuit d'eau résidentiel.
p Raccord de sortie d'eau
q Thermistances
Déterminent la température de l'eau et du réfrigérant en
différents points du circuit.
r Fusible thermique du chauffage d'appoint
Le fusible saute lorsque la température est supérieure à la
température de la protection thermique du chauffage
d'appoint.
s Protection thermique du chauffage d'appoint
La protection est activée lorsque la température du
chauffage d'appoint est trop élevée.
t Chauffage d'appoint
Produit du chauffage supplémentaire en cas de faibles
températures extérieures. Sert également de dispositif de
secours en cas de dysfonctionnement de l'unité extérieure.
u Vanne d'air
Guide de référence installateur
96

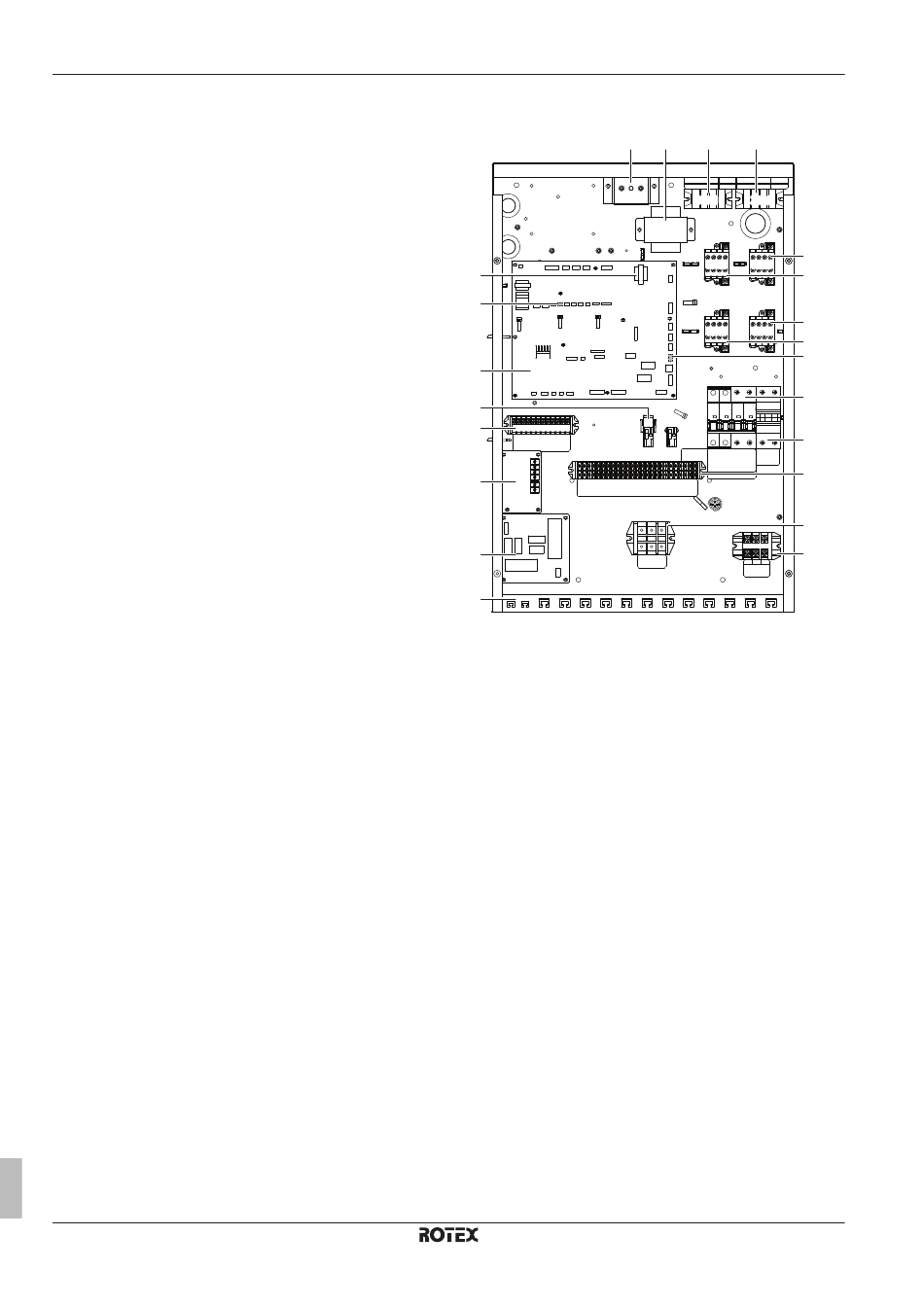

14.4.4 Composants: coffret électrique (unité
intérieure)
a
Q1L
s
r
A1P
q
f
X6Y
o
X6YA
X5M
n
X2M
m
l
a Protection thermique du chauffage d'appoint Q1L
b Transformateur TR1
c Bornes pour le chauffage d'appoint X6M/X7M (modèles *9W
uniquement)
d Contacteurs du chauffage d'appoint K1M, K2M et K5M
e Contacteur de surchauffage K3M (uniquement pour installations avec
ballon d'eau chaude sanitaire)
f Connecteurs X6YA/X6YB/X6Y
g Disjoncteur du chauffage d'appoint F1B
h Disjoncteur du booster ECS F2B.
i Bornier X2M (haute tension)
j Bornier X4M.
k Bornier X1M (vers l'unité extérieure)
l Fixations des attache-câbles
m CCI: E/S numériques A4P (uniquement pour les installations avec kit
CCI: E/S numériques)
n CCI demande pour limitation électrique
o Bornier X5M (basse tension)
p Douille X13A, pour la réception du connecteur K3M.
q CCI principale A1P
r Douille X9A, pour la réception du connecteur de la thermistance
(uniquement pour les installations avec ballon d'eau chaude sanitaire)
s Fusible CCI FU1
b c c
X6M X6M X7M X7M
TR1
d
K1M K2M
K1M K2M
d
FU1
e
K5M K5M K3M K3M
d
p
F1B F2B
g
h
X6YB
i
k
j
X1M
X4M
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
