4 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
ballon d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non-retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.
7.8.4

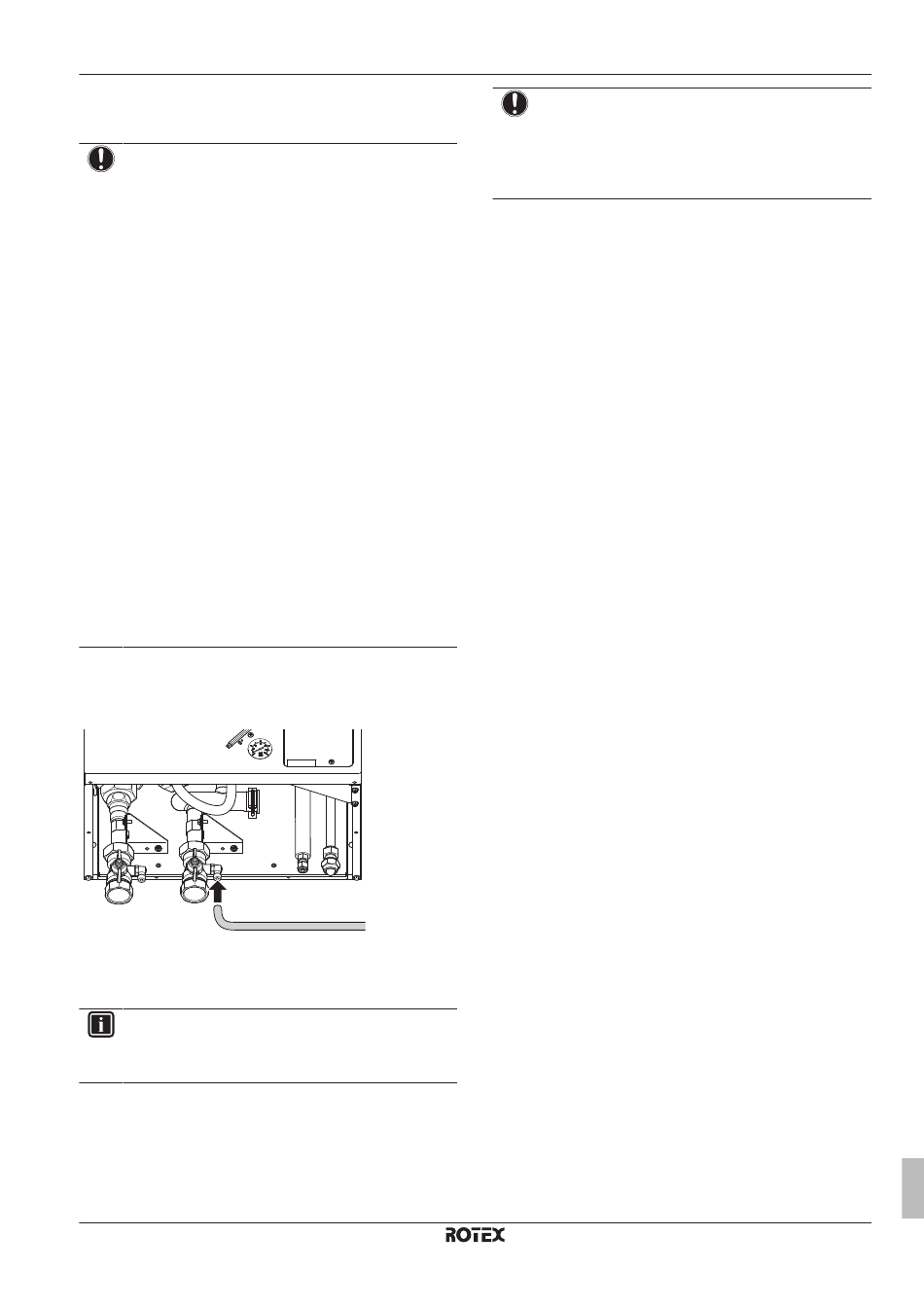

Remplissage du circuit d'eau

1 Raccordez le flexible d'alimentation en eau à la vanne de
remplissage et de purge.
2 Ouvrez la vanne de remplissage et de purge.
3 Assurez-vous que la vanne de purge d'air automatique est
ouverte (au moins 2 tours).
INFORMATIONS
Pour connaître l'emplacement de la vanne de purge d'air,
reportez-vous à la section "Composants: unité intérieure"
du chapitre
"14 Données techniques" à la
4 Remplissez le circuit d'eau jusqu'à ce que le manomètre
indique une pression de ±2,0 bar.
5 Purgez autant d'air que possible du circuit d'eau.
6 Fermez la vanne de remplissage et de purge.
7 Déconnectez le flexible d'alimentation en eau de la vanne de
remplissage et de purge.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
7.8.5
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
7.8.6
La tuyauterie du circuit d'eau DOIT être isolée pour empêcher toute
condensation pendant le rafraîchissement et toute réduction de la
capacité de chauffage et de rafraîchissement.
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20  mm afin d'éviter toute condensation sur la
surface du matériau isolant.
7.9
7.9.1
Avant de raccorder le câblage électrique
Assurez-vous que:
▪ La tuyauterie de réfrigérant est connectée et branchée
▪ La tuyauterie d'eau est raccordée
Ordre de montage habituel
Le raccordement du câblage électrique se déroule généralement de
la manière suivante:
1
Assurez-vous que le système électrique est conforme aux
spécifications électriques de la pompe à chaleur.
2
Raccordement du câblage électrique à l'unité extérieure.
3
Raccordement du câblage électrique à l'unité intérieure.
4
Raccordement de l'alimentation secteur.
5
Raccordement de l'alimentation électrique du chauffage
d'appoint.
6
Raccordement de l'interface utilisateur.
7
Raccordement des vannes d'arrêt.
8
Raccordement des compteurs électriques.
9
Raccordement de la pompe à eau chaude sanitaire.
10 Raccordement de la sortie alarme.
11 Raccordement
refroidissement/chauffage.
12 Raccordement du basculement vers la source de chaleur
externe.
13 Raccordement des entrées numériques de consommation
électrique.
page 91.
7.9.2
Uniquement pour les modèles RRLQ006CAV3+RRLQ008CAV3
Équipement conforme à la norme EN/IEC  61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
REMARQUE
La pression d'eau indiquée sur le manomètre variera en
fonction de la température d'eau (pression supérieure à
une température d'eau supérieure).
Toutefois, la pression d'eau doit toujours rester au-dessus
de 1 bar pour éviter que l'air pénètre dans le circuit.
Remplissage du ballon d'eau chaude
sanitaire

Isolation de la tuyauterie d'eau

Raccordement du câblage
électrique
À propos du raccordement du câblage
électrique
de
la
sortie
À propos de la conformité électrique
7 Installation
de
MARCHE/ARRÊT
du
Guide de référence installateur
41
