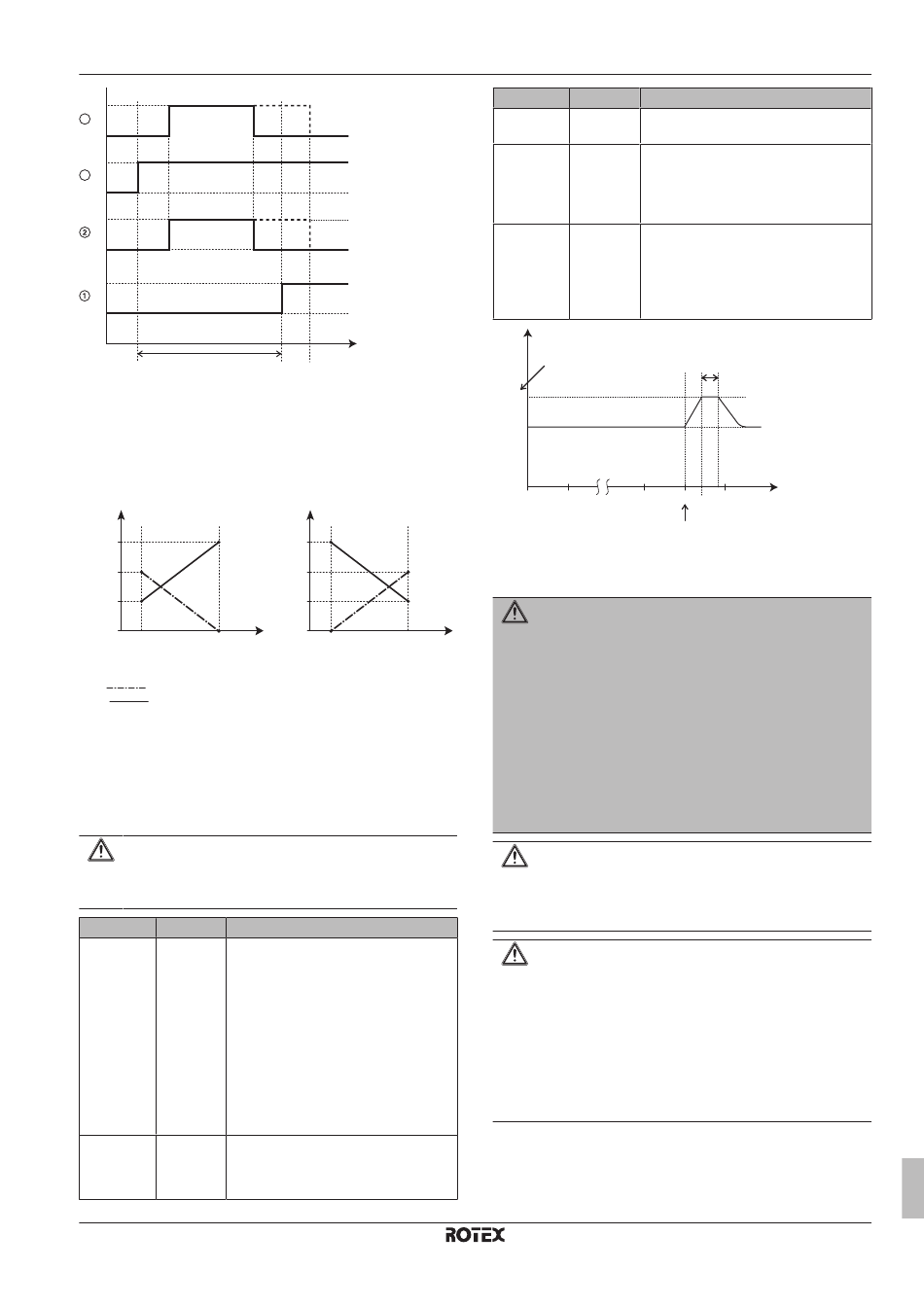

1
4
0
1
3
0
1
0
1
0
[8-03]
1 Fonctionnement du surchauffage (1 = actif, 0 = non actif)
2 Mode de chauffage d'eau domestique de pompe à chaleur
(1 = actif, 0 = non actif)
3 Demande d'eau chaude pour le surchauffage (1 =
demande, 0 = pas de demande)
4 Demande d'eau chaude pour la pompe à chaleur (1 =
demande, 0 = pas de demande)
t Durée
[8-04]: Temps de service additionnel à [4-02]/[F-01]
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[5-03] [4-02]
T
T Température ambiante (extérieure)
A
t Durée
Temps anti-recyclage
Courant de fonctionnement maximal
Désinfection
S'applique uniquement aux installations avec un ballon d'eau
chaude sanitaire.
La fonction de désinfection désinfecte le ballon d'eau chaude
sanitaire en chauffant périodiquement l'eau chaude sanitaire à une
température spécifique.
ATTENTION
Les réglages de la fonction de désinfection DOIVENT être
configurés par l'installateur en fonction de la législation
applicable.
# Code
[A.4.4.2] [2‑00] Jour de fonctionnement:
▪ 0: Tous les jours
▪ 1: Lundi
▪ 2: Mardi
▪ 3: Mercredi
▪ 4: Jeudi
▪ 5: Vendredi
▪ 6: Samedi
▪ 7: Dimanche
[A.4.4.1] [2‑01] Désinfection
▪ 0: Non
▪ 1: Oui
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
t
t
[8-01]+
[8-04]
[8-02]
[8-01]
0
[F-01] 35°C
A
Description
# Code
[A.4.4.3] [2‑02]
[A.4.4.4] [2‑03]
[A.4.4.5] [2‑04]
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Température de l'eau chaude sanitaire
DHW
T Température du point de consigne de l'utilisateur
U
T Température de point de consigne haute [2-03]
H
t Temps
AVERTISSEMENT
A noter que la température d'eau chaude sanitaire au
T
robinet d'eau chaude sera également à la valeur
A
sélectionnée dans le réglage sur place [2-03] après une
désinfection.
Si cette température d'eau chaude sanitaire élevée peut
représenter un risque potentiel de blessures, une vanne de
mélange (à fournir) sera installée sur le raccord de sortie
d'eau chaude du ballon d'eau chaude sanitaire. Cette
vanne de mélange veillera à ce que la température d'eau
chaude au robinet d'eau chaude ne dépasse jamais une
valeur maximale définie. Cette température d'eau chaude
maximale permise sera sélectionnée en fonction de la
législation applicable.
ATTENTION
Veillez à ce que la fonction de désinfection NE soit PAS
interrompue par d'éventuelles demandes en eau chaude
sanitaire à l'heure de début [A.4.4.3] et pendant la durée
définie [A.4.4.5].
ATTENTION
Le programme d'autorisation du booster ECS sert à
restreindre ou autoriser le fonctionnement du booster ECS
en fonction d'un programme hebdomadaire. Conseil : pour
éviter tout
désinfection, autorisez le booster ECS (à l'aide du
programme hebdomadaire) pendant au moins 4 heures à
compter du démarrage programmé de la désinfection. Si le
booster ECS est restreint pendant la désinfection, cette
fonction échouera et l'avertissement applicable AH sera
généré.
8 Configuration
Description
Heure de début: 00~23:00, incrément:
1:00.
Température cible:
▪ Avec booster ECS: 55°C~80°C, valeur
par défaut: 70°C.
▪ Sans booster ECS: 60°C (fixe).
Durée:
▪ Avec booster ECS: 5~60 minutes,
valeur par défaut: 10 minutes.
▪ Sans booster ECS: 40~60 minutes,
valeur par défaut: 40 minutes.
[2-04]
22.00 23.00 24.00 t
[2-02]
dysfonctionnement de la fonction
