Avantages
▪ Confort.
▪ La fonctionnalité de thermostat d'ambiance intelligent peut
réduire ou augmenter la température de départ voulue en
fonction de la température intérieure réelle (modulation).
▪ L'association de deux systèmes d'émetteurs de chaleur garantit
un confort de chauffage excellent de la part du chauffage au sol
et un confort de rafraîchissement excellent de la part des
convecteurs de pompe à chaleur.
▪ Efficacité.
▪ Selon la demande, l'unité intérieure garantit une température de
départ adaptée à la température prévue des différents
émetteurs de chaleur.
▪ Le chauffage au sol offre des performances optimales avec
ROTEX HPSU.
5.3 Configuration d'une source de
chaleur auxiliaire pour le
chauffage
▪ Le chauffage peut être assuré par:
▪ L'unité intérieure
▪ Une chaudière auxiliaire (à fournir) connectée au système
▪ Lorsque le thermostat d'ambiance demande du chauffage, l'unité
intérieure ou la chaudière auxiliaire se met en marche en fonction
de la température extérieure (statut de la commutation vers la
source de chaleur externe). Lorsque l'autorisation est donnée à la
chaudière auxiliaire, le chauffage assuré par l'unité intérieure est
désactivé.
▪ Le fonctionnement relève est uniquement possible pour le
chauffage, PAS pour la production d'eau chaude sanitaire. L'eau
chaude sanitaire est toujours produite par le ballon ECS connecté
à l'unité intérieure.
INFORMATIONS
▪ En mode de chauffage, la pompe à chaleur s'efforce
d'atteindre la température
l'interface utilisateur. Lorsque le fonctionnement avec
loi d'eau est actif, la température d'eau est déterminée
automatiquement en fonction de la température
extérieure.
▪ En mode de chauffage, la chaudière auxiliaire s'efforce
d'atteindre la température souhaitée définie via la
commande de la chaudière auxiliaire.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
Installation

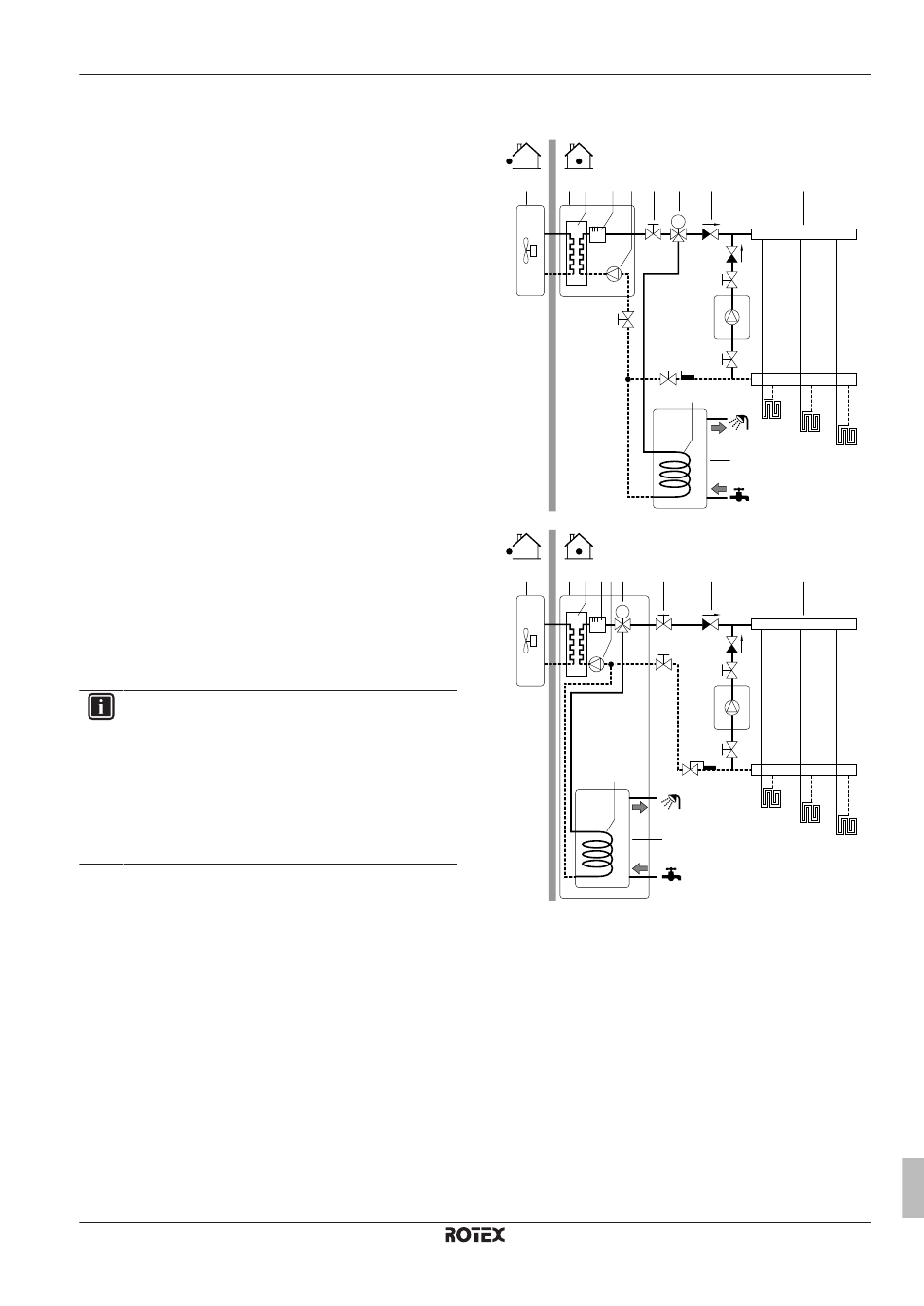

▪ Intégrez la chaudière auxiliaire comme suit:
souhaitée définie via
5 Consignes d'application
Uniquement pour le modèle RHBH/X
a b c d e f g
M
f
l
Uniquement pour le modèle RHVH/X
a b c d e g f
M
f
n
m
a Unité extérieure
b Unité intérieure
c Échangeur de chaleur
d Chauffage d'appoint
e Pompe
f Vanne d'arrêt
g Vanne 3 voies motorisée (fournie avec le ballon ECS)
h Clapet de non-retour (à fournir)
i Vanne d'arrêt (à fournir)
j Collecteur (non fourni)
k Chaudière auxiliaire (à fournir)
l Aquastat (à fournir)
m Ballon ECS (RHBH/X: option)
n Serpentin de l'échangeur de chaleur
FHL1...3 Chauffage au sol
h j
h
i
k
i
n
FHL1
FHL2
FHL3
m
h j
h
i
k
l i
FHL1
FHL2
FHL3
