7 Installation
# Sur l'unité intérieure

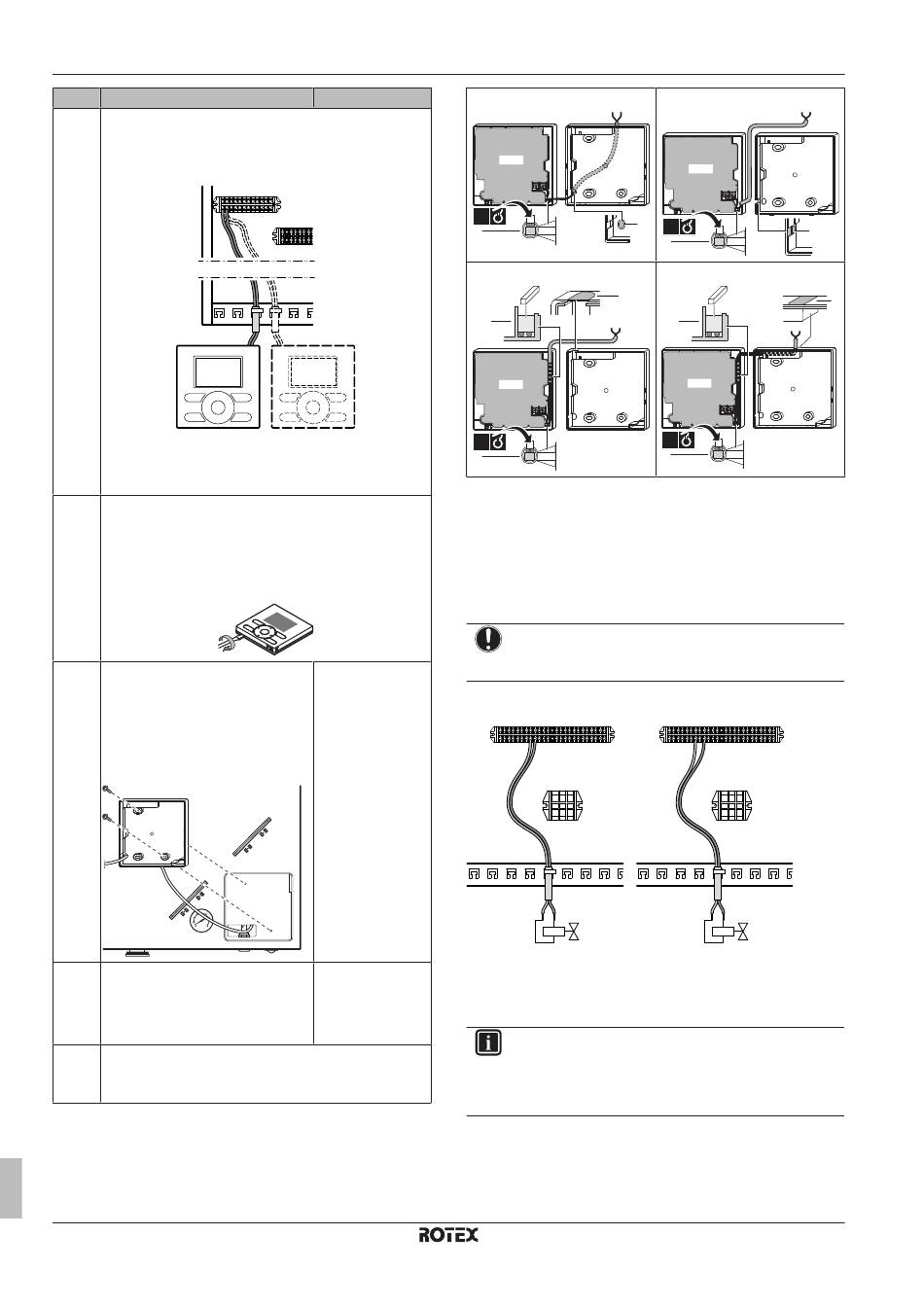

1 Raccordez le câble de l'interface utilisateur à l'unité
intérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
2 1
a
a Interface utilisateur principale
b Interface utilisateur en option
2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface
utilisateur sur la plaque métallique de
l'unité.
Veillez à ne PAS déformer la partie
arrière de l'interface utilisateur en
serrant excessivement les vis de
montage.
4 Procédez au raccordement indiqué
dans l'illustration 4A.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
(a) L'interface utilisateur principale est nécessaire au
fonctionnement mais doit être commandée séparément
(option obligatoire).
Guide de référence installateur
46
Dans la pièce
X5M
X2M
A2P A2P
b
(a)
Fixez la plaque
murale de l'interface
utilisateur au mur.
Procédez au
raccordement
indiqué dans
l'illustration 4A, 4B,
4C ou 4D.
4A Par l'arrière
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
7.9.10 Raccordement de la vanne d'arrêt
1 Raccordez le câble de commande de la vanne aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
REMARQUE
Le câblage est différent pour une vanne NC (normalement
fermée) et une vanne NO (normalement ouverte).
NO
6 7
5
X2M X2M
X1M
M2S
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.9.11 Raccordement des compteurs électriques
INFORMATIONS
Dans le cas d'un compteur électrique avec sortie transistor,
vérifiez la polarité. La polarité positive DOIT être
connectée à X5M/7 et X5M/9; la polarité négative à X5M/8
et X5M/10.
1 Raccordez le câble des compteurs électriques aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
4B Par la gauche
PCB
1×
a
b
4D Par le centre supérieur
b
PCB
1×
b
NC
5 7
6
X1M
M2S
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
