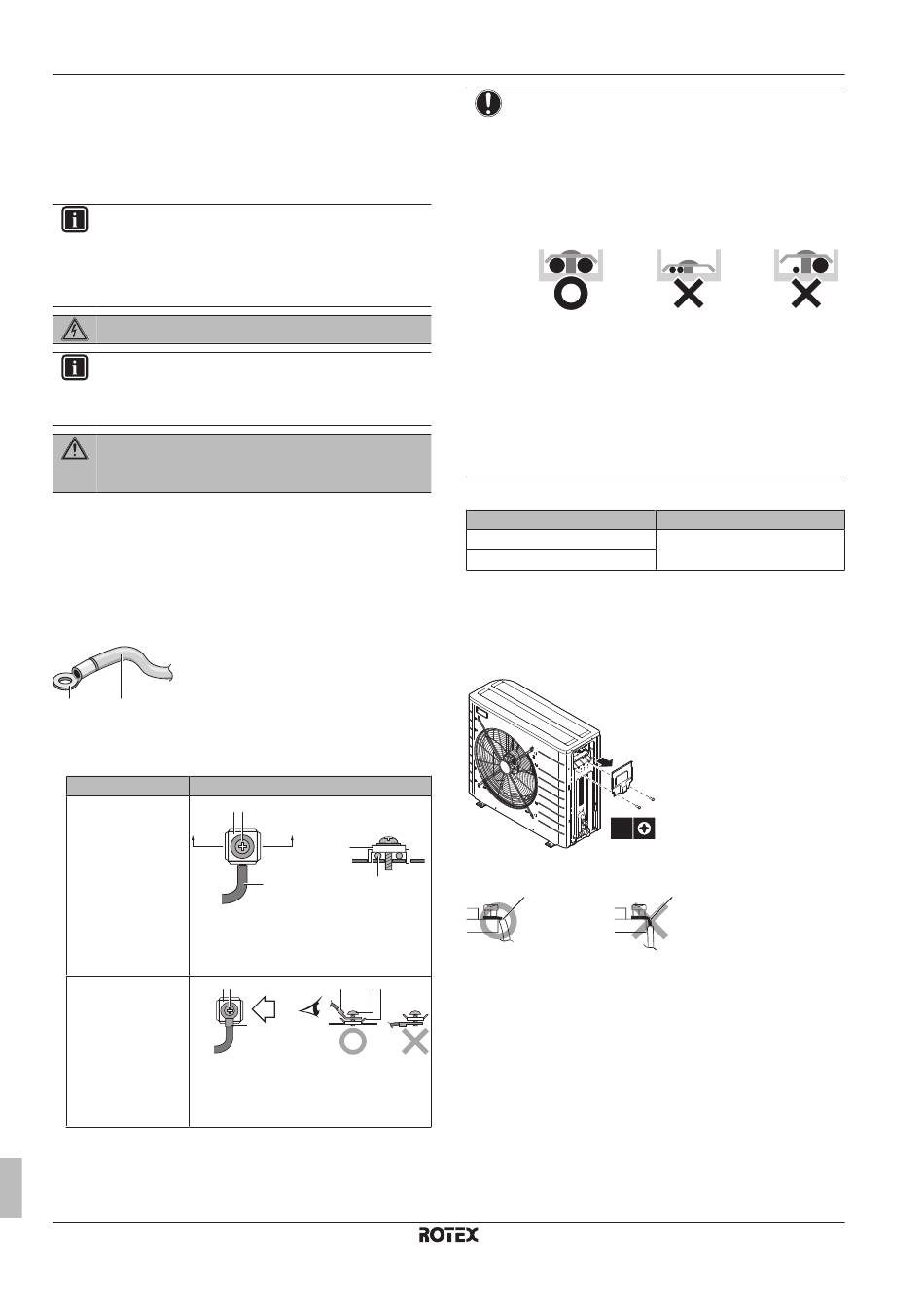

7 Installation
Uniquement pour les unités intérieures
Reportez-vous à la section
"7.9.8 Raccordement de l'alimentation
électrique du chauffage d'appoint" à la
7.9.3
Précautions lors du raccordement du
câblage électrique
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
DANGER: RISQUE D'ÉLECTROCUTION
INFORMATIONS
Pour plus d'informations concernant la légende et
l'emplacement du schéma de câblage de l'unité, reportez-
vous à la section
"14.6 Schéma de câblage" à la
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
7.9.4
Consignes lors du raccordement du
câblage électrique
N'oubliez pas les éléments suivants:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne
à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
b
a
a
Fil à conducteur toronné
b
Borne à sertissure ronde
▪ Installez les fils comme suit:
Type de fil
Fil à un conducteur
A
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
c b
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
Guide de référence installateur
42
page 44.
page 99.
Méthode d'installation
c b
AA´
A´
c
a
a
a
b
c
B
B
a
REMARQUE
Précautions à prendre lors de la pose des câbles
d'alimentation:
▪ Ne connectez pas des câbles d'épaisseurs différentes
au bornier d'alimentation (du mou dans le câblage
électrique peut provoquer une chaleur anormale).
▪ Lors du raccordement de câbles de même épaisseur,
procédez comme illustré ci-dessous.
▪ Pour le câblage, utiliser le fil d'alimentation désigné et
le raccorder fermement, puis le protéger pour éviter
qu'une pression extérieure ne soit exercée sur la
plaque de bornes.
▪ Utiliser un tournevis approprié pour serrer les vis du
bornier. Un tournevis à petite tête abîmera la tête et
rendra tout serrage impossible.
▪ Un serrage excessif des vis du bornier risque de les
casser.
Couples de serrage
Élément
M4 (X1M)
M4 (terre)
7.9.5
Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez les 2 vis du couvercle du coffret électrique.
2 Retirez le couvercle du coffret électrique.
2
2×
3 Dénudez les fils (20 mm).
a
a
Dénudez l'extrémité du fil jusqu'à ce point.
b
Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
4 Ouvrez l'attache.
5 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
Couple de serrage (N•m)
1,2~1,5
1
b
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
