AVERTISSEMENT
▪ Si l'alimentation ne dispose pas d'une phase neutre ou
dispose d'une phase neutre incorrecte, l'équipement
peut être endommagé.
▪ Procédez à la mise à la terre. Ne mettez PAS l'unité à
la terre avec une canalisation, un parasurtenseur ou
une prise de terre téléphonique. Une mise à la terre
incomplète peut provoquer des décharges électriques.
▪ Installez les disjoncteurs ou les fusibles requis.
▪ Fixez le câblage électrique avec des attaches de
manière à ce que les câbles n'entrent PAS en contact
avec la tuyauterie ou des bords coupants, du côté
haute pression notamment.
▪ N'utilisez PAS de fils enroulés, de fils conducteurs
toronnés, de rallonges ou de connexions d'un système
en étoile. Ils peuvent entraîner une surchauffe, une
décharge électrique ou un incendie.
▪ N'installez PAS un condensateur d'avance de phase,
cette unité est en effet équipée d'un inverseur. Un
condensateur d'avance
performances et peut entraîner des accidents.
AVERTISSEMENT
▪ Le câblage doit être effectué par un électricien autorisé
et doit être conforme à la législation applicable.
▪ Procédez aux raccords électriques sur le câblage fixe.
▪ Tous les composants fournis sur site et l'ensemble de
l'installation électrique doivent être conformes à la
législation applicable.
AVERTISSEMENT
Le chauffage d'appoint doit disposer d'une alimentation
électrique propre.
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
6.5.2 À propos de l'alimentation électrique à
tarif préférentiel
Les compagnies d'électricité du monde entier mettent tout en œuvre
pour offrir un service d'électricité fiable à des prix compétitifs et sont
souvent autorisées à facturer leurs clients à des tarifs préférentiels.
Par exemple, tarifs en fonction des heures de la journée, tarifs
saisonniers, tarif pompe à chaleur (Wärmepumpentarif) en
Allemagne et en Autriche, etc.
Cet équipement autorise la connexion à de tels systèmes
d'alimentation électrique à tarif préférentiel.
Adressez-vous au fournisseur d'électricité du lieu d'installation de cet
équipement pour savoir s'il est recommandé de brancher
l'équipement à l'un des systèmes d'alimentation électrique à tarif
préférentiel disponibles, le cas échéant.
Si l'équipement est raccordé à ce type d'alimentation à tarif
préférentiel, la compagnie d'électricité est autorisée à:
▪ couper le courant vers l'équipement pendant une certaine période,
▪ limiter la consommation électrique de l'équipement pendant une
certaine période.
L'unité intérieure est conçue pour recevoir un signal d'entrée grâce
auquel l'unité bascule en mode d'arrêt forcé. Le compresseur de
l'unité extérieure cesse alors de fonctionner.
Le câblage de l'unité est différent selon que l'alimentation électrique
est interrompue ou non.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
de phase réduira les

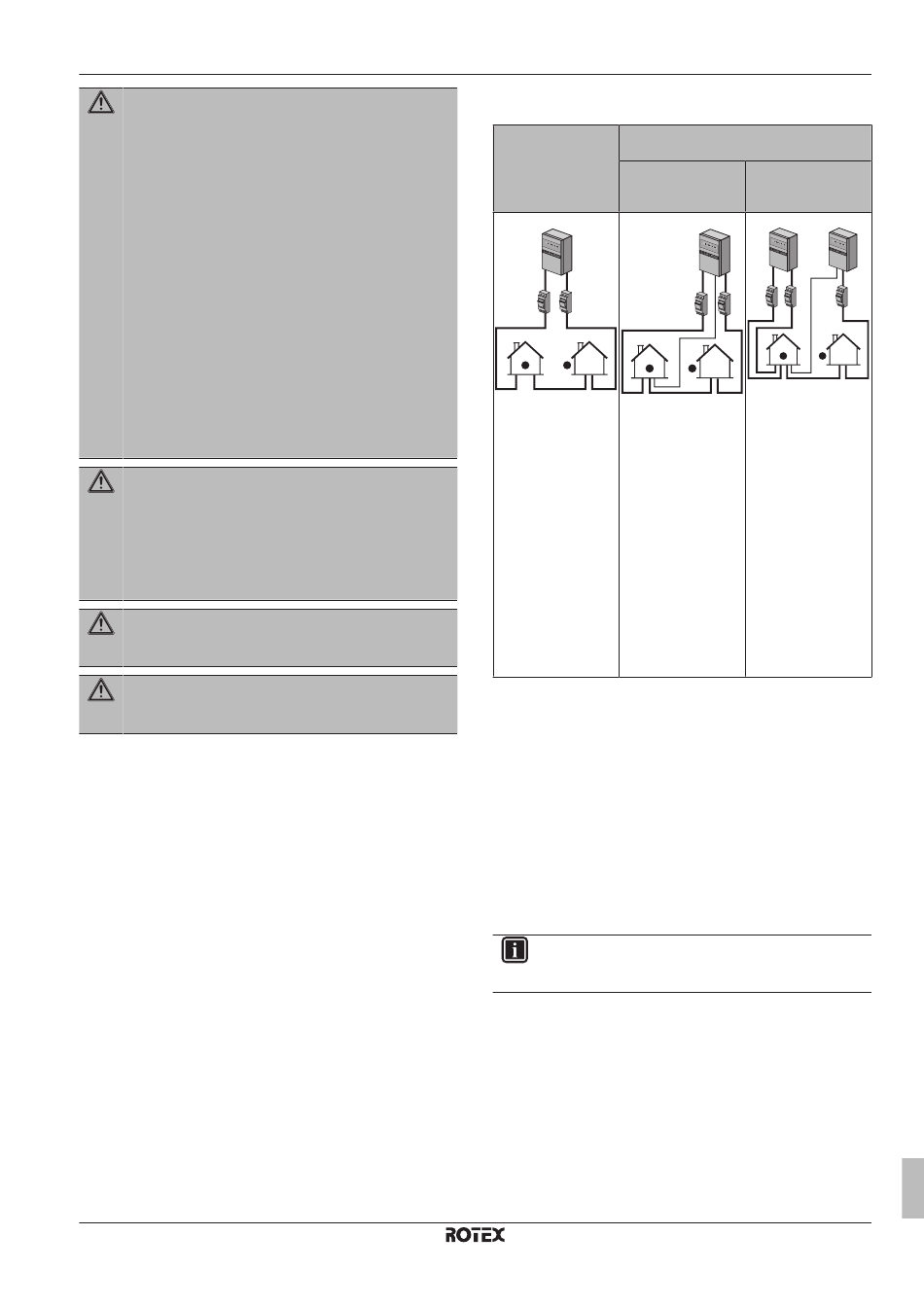

Vue d'ensemble des connexions électriques, à l'exception des
actionneurs externes
Alimentation Contact d'alimentation électrique à tarif
électrique normale
Alimentation
électrique PAS
interrompue
a
0
0 58 0
1 5 0
3 1
2
L'alimentation
électrique n'est PAS
interrompue lors de
l'activation de
l'alimentation
électrique à tarif
préférentiel. L'unité
extérieure est
désactivée par la
commande.
Remarque: la
compagnie
d'électricité doit
toujours autoriser la
consommation
électrique de l'unité
intérieure.
a Alimentation électrique normale
b Contact d'alimentation électrique à tarif préférentiel
1 Alimentation électrique de l'unité extérieure
2 Alimentation électrique et câble d'interconnexion vers
l'unité intérieure
3 Alimentation électrique du chauffage d'appoint
4 Alimentation électrique à tarif préférentiel (contact sans
tension)
5 Alimentation électrique à tarif normal (pour alimenter la CCI
de l'unité intérieure en cas d'interruption de l'alimentation
électrique à tarif préférentiel)
6.5.3 Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes
L'illustration suivante présente le câblage sur site requis.
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
6 Préparation
préférentiel
Alimentation
électrique
interrompue
b a
b
0 0
0 58 0 0 58 0
0 0 1 5 0 1 5 0
58 0
1 5 0
5 3 4 1
3 1
4
2
2
L'alimentation
électrique est
interrompue
immédiatement ou
après quelques
temps par la
compagnie
d'électricité lors de
l'activation de
l'alimentation
électrique à tarif
préférentiel. L'unité
intérieure doit alors
disposer d'une
alimentation
électrique normale
distincte.
