Convecteurs de pompe à chaleur

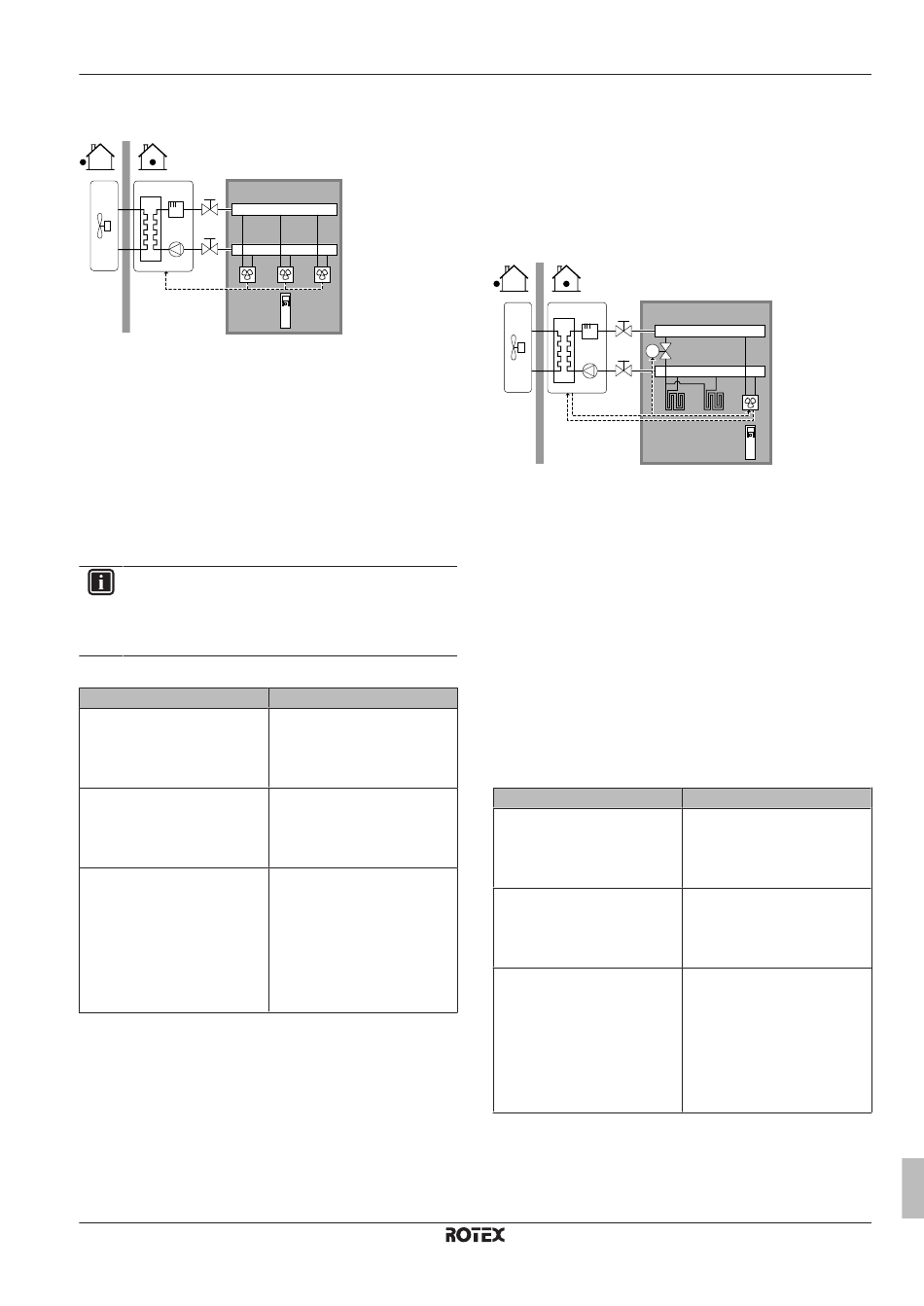

Installation
A
B
A Zone de température de départ principale
B Une pièce
a Commande à distance pour les convecteurs de pompe à
chaleur
▪ Le chauffage au sol ou les radiateurs sont directement connectés
à l'unité intérieure.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/1 et X2M/4).
▪ Le mode de fonctionnement est envoyé aux convecteurs de
pompe à chaleur par une sortie numérique de l'unité intérieure
(X2M/32 et X2M/33).
INFORMATIONS
Si vous utilisez plusieurs convecteurs de pompe à chaleur,
veillez à ce que chacun reçoive le signal infrarouge de la
commande à distance des convecteurs de pompe à
chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement . Le convecteur de pompe à chaleur propose,
hormis une capacité de chauffage, d'excellentes capacités de
rafraîchissement.
▪ Efficacité. Efficacité énergétique optimale grâce à la fonction
d'interliaison.
▪ Raffinement.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
a
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
5 Consignes d'application
Association: chauffage au sol + convecteurs de
pompe à chaleur
▪ Le chauffage est assuré par:
▪ le chauffage au sol,
▪ aux convecteurs de pompe à chaleur,
▪ Le rafraîchissement est uniquement assuré par les convecteurs
de pompe à chaleur. La vanne d'arrêt coupe le chauffage au sol.
Installation
A
B
M1
A Zone de température de départ principale
B Une pièce
a Commande à distance pour les convecteurs de pompe à
chaleur
▪ Les convecteurs de pompe à chaleur sont directement connectés
à l'unité intérieure.
▪ Une vanne d'arrêt (à fournir) est installée avant le chauffage au
sol pour éviter la condensation sur le sol lors du rafraîchissement.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/1 et X2M/4).
▪ Le mode de fonctionnement est envoyé par une sortie numérique
(X2M/32 et X2M/33) de l'unité intérieure:
▪ aux convecteurs de pompe à chaleur,
▪ à la vanne d'arrêt.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement . Les convecteurs de pompe à chaleur
proposent, hormis une capacité de chauffage, d'excellentes
capacités de rafraîchissement.
a
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
