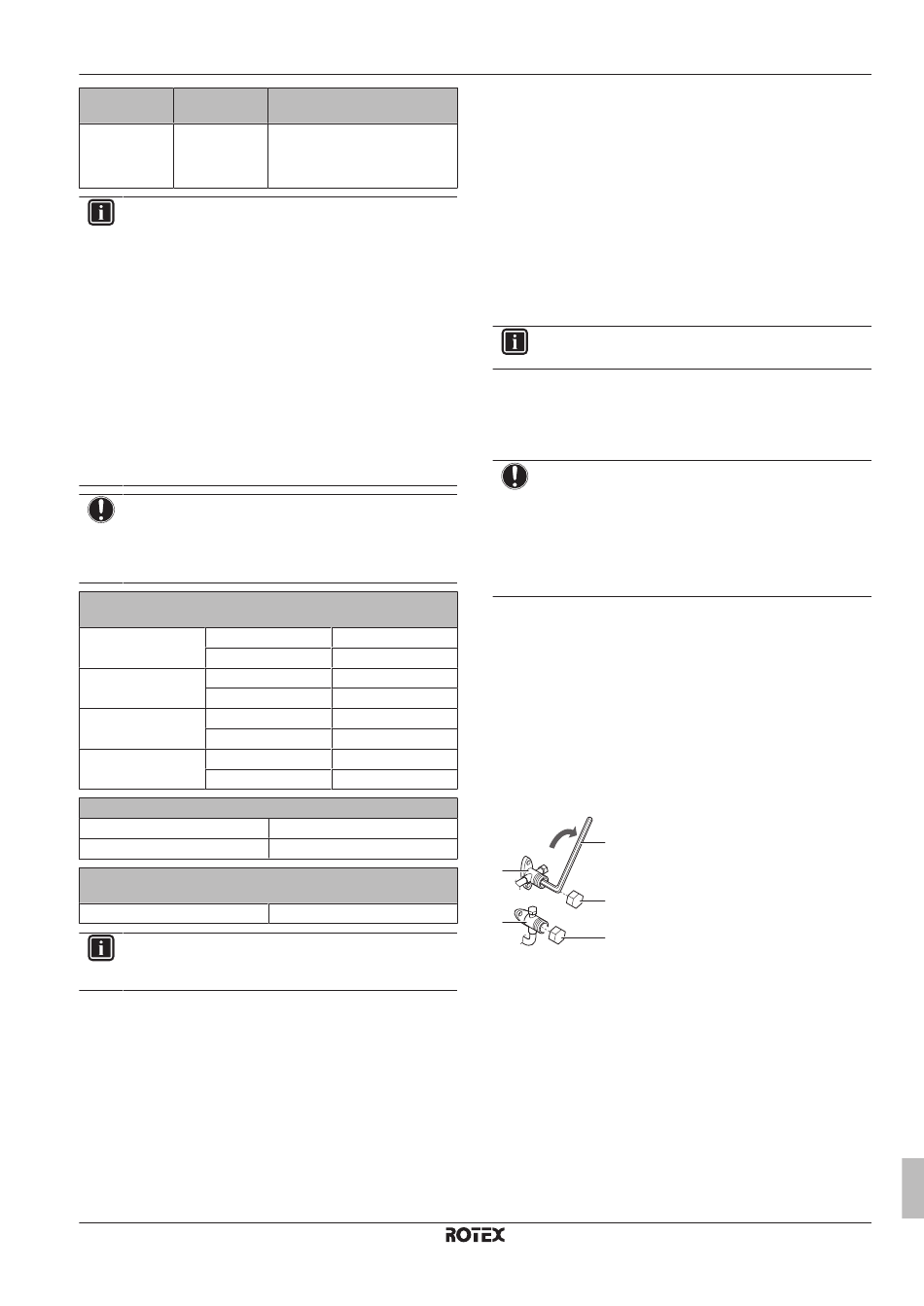

Code d'erreur Code d'erreur
détaillé
UA 17
INFORMATIONS
En cas de code d'erreur AH et si la fonction de désinfection
n'est pas interrompue en raison d'un soutirage d'eau
chaude sanitaire, nous vous recommandons d'effectuer les
actions suivantes:
▪ Lorsque ECS > Mode point consigne > Réchauffer ou
Réch + progr est sélectionné, il est recommandé de
programmer le démarrage
désinfection au moins 4 heures après le dernier grand
soutirage d'eau chaude prévu. Ce démarrage peut être
défini à l'aide des réglages installateur (fonction de
désinfection).
▪ Lorsque ECS > Mode point consigne > Progr seul est
sélectionné, il est recommandé de programmer un
Stockage éco 3 heures avant le démarrage programmé
de la fonction de désinfection pour préchauffer le ballon
ECS.
REMARQUE
Lorsque le débit d'eau minimum (par rapport au mode de
fonctionnement applicable) est inférieur à celui indiqué
dans le tableau ci-dessous, l'unité s'arrête et l'interface
utilisateur affiche l'erreur 7H.
Débit minimum requis pendant le fonctionnement de la pompe
à chaleur
Modèles 04 Chauffage
Rafraîchissement
Modèles 08 Chauffage
Rafraîchissement
Modèles 11 Chauffage
Rafraîchissement
Modèles 16 Chauffage
Rafraîchissement
Débit minimum requis pendant le dégivrage
Modèles 04+08
Modèles 11+16
Débit minimum requis pendant le fonctionnement du chauffage
d'appoint
Tous les modèles
INFORMATIONS
L'erreur AJ-03 est automatiquement réinitialisée dès que le
chauffage du ballon redevient normal.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
Description
Problème type de ballon
de la fonction de
6 l/min
6 l/min
6 l/min
10 l/min
10 l/min
15 l/min
10 l/min
15 l/min
12 l/min
15 l/min
12 l/min
13

Mise au rebut

13.1 Aperçu: Mise au rebut
Ordre de montage habituel
La mise au rebut du système consiste généralement en les étapes
suivantes:
1 Pompage du système.
2 Démontage du système conformément à la législation en
vigueur.
3 Traitement du réfrigérant, de l'huile et des autres pièces
conformément à la législation en vigueur.
INFORMATIONS
Pour plus de détails, reportez-vous au manuel d'entretien.
13.2

Aspiration

Exemple: Pour protéger l'environnement, procédez à une aspiration
lorsque vous déplacez l'unité ou la mettez au rebut.
REMARQUE
Lors de l'aspiration, arrêtez le compresseur avant de retirer
la tuyauterie de réfrigérant. Si le compresseur tourne
toujours et que la vanne d'arrêt est ouverte lors de
l'aspiration, de l'air sera aspiré dans le système. La
pression anormale au niveau du cycle de réfrigérant
entraînera une panne du compresseur et d'autres
dommages.
L'aspiration consiste à extraire l'ensemble du réfrigérant du système
de l'unité extérieure.
1 Retirez les couvercles de la vanne d'arrêt du liquide et de la
vanne d'arrêt du gaz.
2 Procédez au rafraîchissement forcé.
3 Au bout de 5 à 10 minutes (au bout de seulement 1 ou
2 minutes si la température ambiante est très basse (<−10°C)),
fermez la vanne d'arrêt du liquide à l'aide d'une clé hexagonale.
4 Vérifiez que le vide est atteint à l'aide du manifold.
5 Au bout de 2 à 3 minutes, fermez la vanne d'arrêt du gaz et
arrêtez le rafraîchissement forcé.
b
c
a
d
e
d
a Vanne d'arrêt du gaz
b Sens de fermeture
c Clé hexagonale
d Couvercle de la vanne
e Vanne d'arrêt du liquide
13.3 Démarrage et arrêt du
rafraîchissement forcé
Confirmez que le commutateur
RAFRAÎCHISSEMENT.
1 Appuyez sur le commutateur de rafraîchissement forcé SW1
pour activer le rafraîchissement forcé.
2 Appuyez sur le commutateur de rafraîchissement forcé SW1
pour arrêter le rafraîchissement forcé.
13 Mise au rebut
DIP SW2 est en mode
