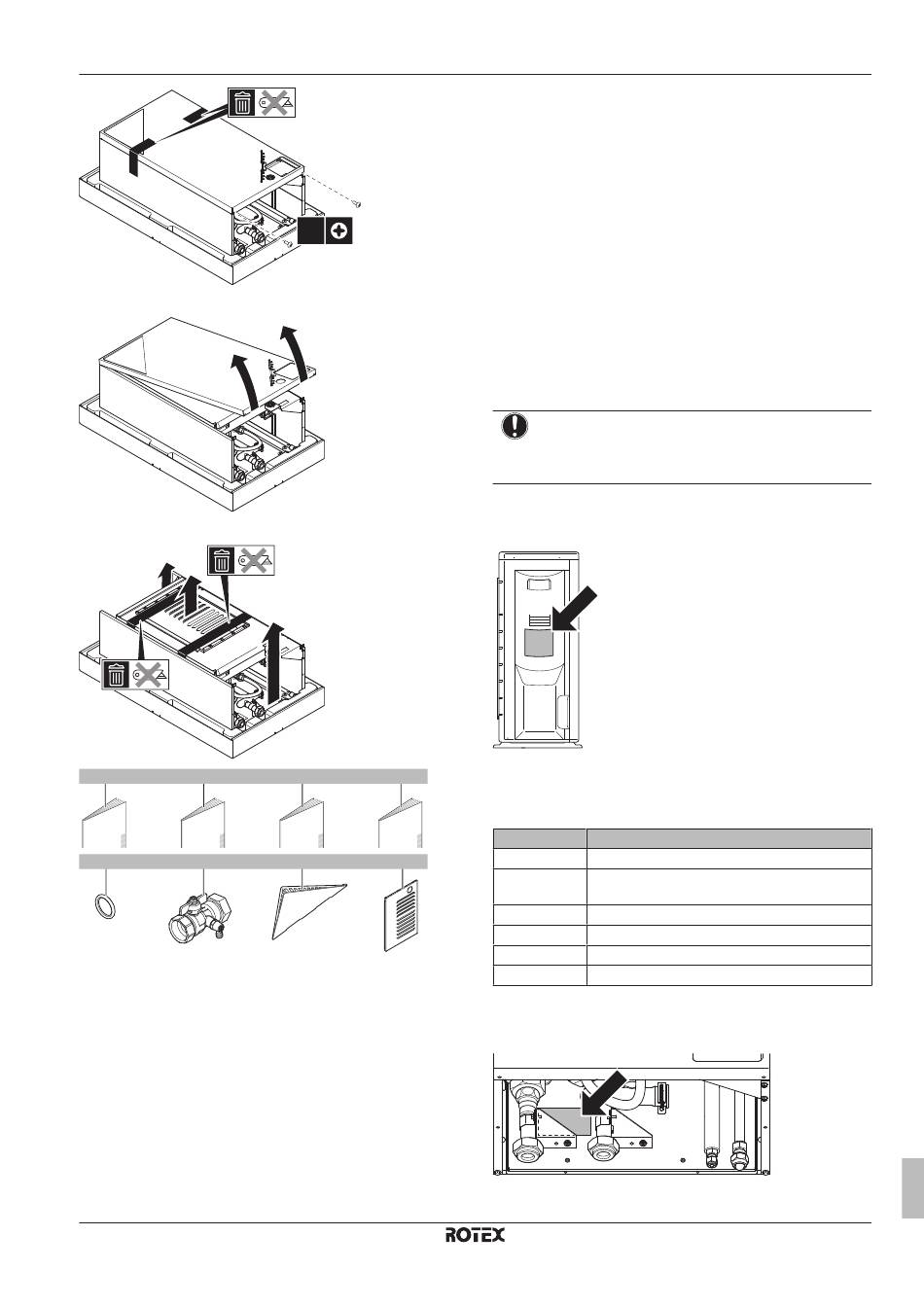

2 Soulevez la partie inférieure du panneau avant et retirez-le.
3 Retirez les accessoires.
g
h
a
b
1×
1×
e
f
2×
2×
a
Consignes de sécurité générales
b
Addendum pour l'équipement en option
c
Manuel d'installation de l'unité intérieure
d
Manuel d'utilisation
e
Joint d'étanchéité pour vanne d'arrêt
f
Vanne d'arrêt
g
Couvercle de l'interface utilisateur
h
Plaque supérieure de l'unité intérieure
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
2×
e
f
+
c
d
1×
1×
g
h
1×
1×
4 À propos des unités et des options
4
À propos des unités et des
options
4.1
Vue d'ensemble: à propos des
unités et des options
Ce chapitre contient les informations suivantes:
▪ Identification de l'unité extérieure
▪ Identification de l'unité intérieure
▪ Association des unités intérieure et extérieure
▪ Association de l'unité extérieure avec les options
▪ Association de l'unité intérieure avec les options
4.2
Identification
REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.
4.2.1
Étiquette d'identification: unité extérieure
Emplacement
Identification du modèle
Exemple: RR L Q 006 CA V3
Code
RR
Pompe à chaleur à paire extérieure Bi-bloc
L
Faible température de l'eau – zone ambiante:
−10~−20°C
Q
Réfrigérant R410A
006
Catégorie de capacité
CA
Série de modèles
V3
Alimentation électrique
4.2.2
Étiquette d'identification: unité intérieure
Emplacement
Explications
Guide de référence installateur
9
