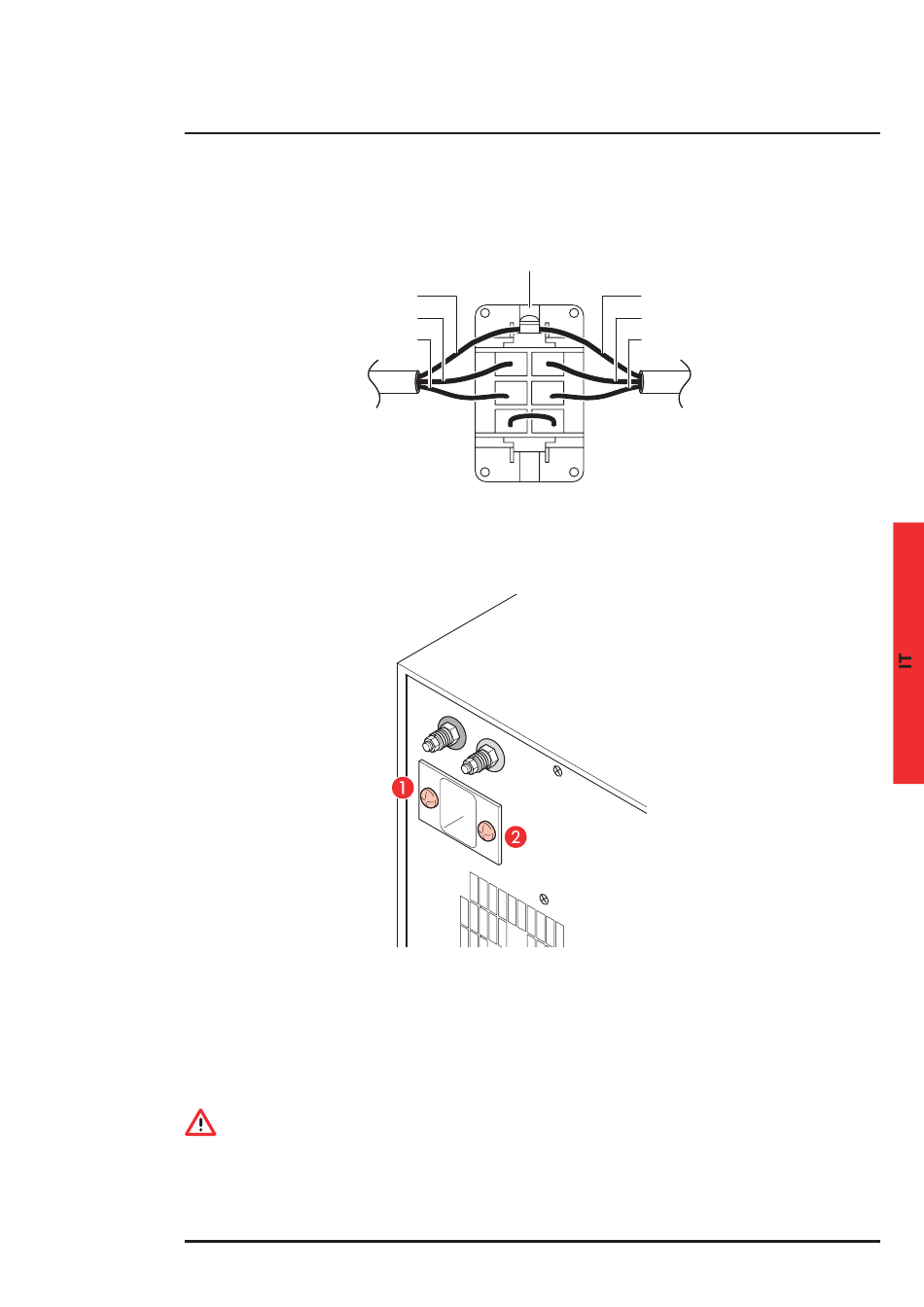

Connettore di ingresso-uscita - Vista lato inserimento fili
Fig. 4
Morsettiera.
3.5

Predisposizione per espansione Autonomia

Fig. 5
L'UPS è dotato della predisposizione al collegamento di unità batterie aggiuntive: per collegare uno o più cabinet
aggiuntivi all'unità singola procedere nel seguente modo:
1. Svitare le viti 1 e 2 in figura 5 .
2. Spostare il coperchio di protezione fino a scoprire completamente i connettori posti all'interno della finestra.
3. Stringere nuovamente le viti per assicurare la protezione metallica.
4. Connettere con gli appositi cavi l'unità batterie all'UPS.
5. Assicurare un buon contatto di terra tramite l'apposita treccia.
ATTENZIONE
Tutti i collegamenti vanno effettuati con l'apparecchiatura spenta e scollegata dalla rete di alimentazione.
Filo giallo-verde
Filo marrone
Filo blu
Cavo di uscita
(al carico)
Morsetto n°1 USCITA FASE
Morsetto n°2 USCITA NEUTRO
Connessione di terra
1 4
2 5
3 6
Morsetto n°4 INGRESSO NEUTRO
Morsetto n°5 INGRESSO FASE
Megaline Rack
Filo giallo-verde
Filo blu
Filo marrone
Cavo di ingresso
(alla linea elettrica)
