3.3

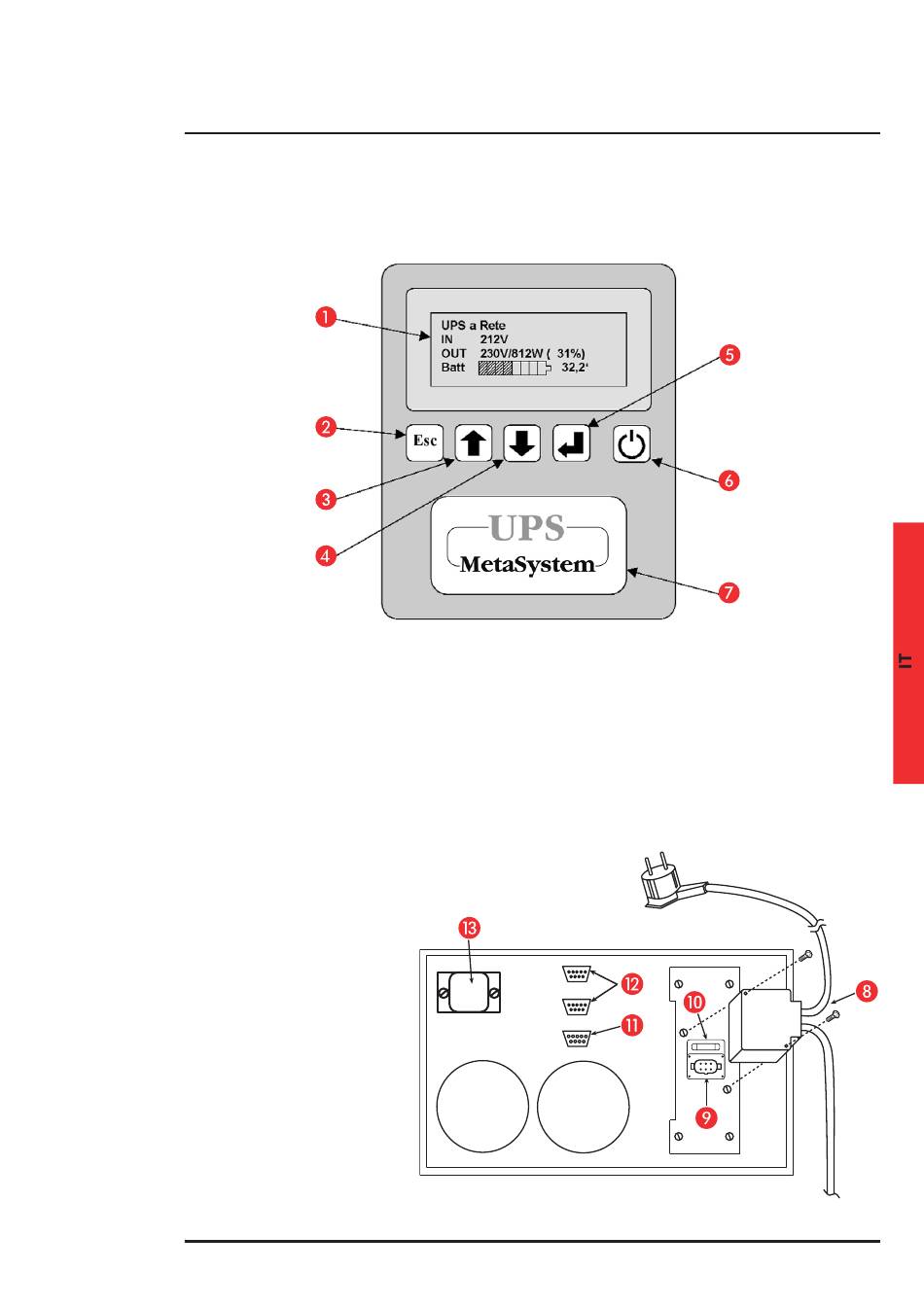

Pannello frontale

1 Display alfanumerico
2 Tasto ESC / uscita da funzioni / tacitazione segnalatore acustico
3 Tasto scorrimento precedente / aumenta valore
4 Tasto scorrimento successivo / diminuisci valore
5 Tasto invio / accettazione funzioni / accesso menu
6 Tasto di accensione / spegnimento
7 Indicatore stato di funzionamento multicolore (verde / giallo / rosso)
3.4 Procedura d'installazione
3.4.1 Connessioni elettriche
Singolo Cabinet (fig. 2):
8 Connettore Ingresso/Uscita
9 Spina Ingresso/Uscita
10 Fusibile d'Ingresso
11 Presa per Interfaccia
seriale RS232 (9 P femm)
12 Prese a segnali Logici
( 9 P maschio)
13 Predisposizione
per espansione autonomia
Fig. 2
Connessioni
Elettriche.
Alla rete di
distribuzione
elettrica
13
12
11
Megaline Rack
8
9
Agli utilizzatori
61
