3. Installation
3.4.2 Bâti unique
1. Câblez le connecteur d'entrée-sortie fourni, comme l'indique la figure 2, à l'aide d'un cordon gainé avec conducteurs
internes d'une section d'au moins 2,5 mm
2. Branchez le connecteur sur le couvercle en plastique en le fixant par les vis prévues à cet effet, ensuite fixez les fils sur
le couvercle par un serre-câble (voir fig. 3).
3. Déposez le cache de la fiche [9] en enlevant la vis de fixation.
4. Reliez le connecteur d'entrée-sortie à la fiche [9] derrière l'onduleur en le fixant sur le châssis par les vis (voir fig. 2).
5. Branchez les charges sur la prise de sortie; les interrupteurs des utilisations doivent être éteints.
6. Branchez la fiche d'alimentation sur une prise de courant d'une tension adaptée aux courants demandés.

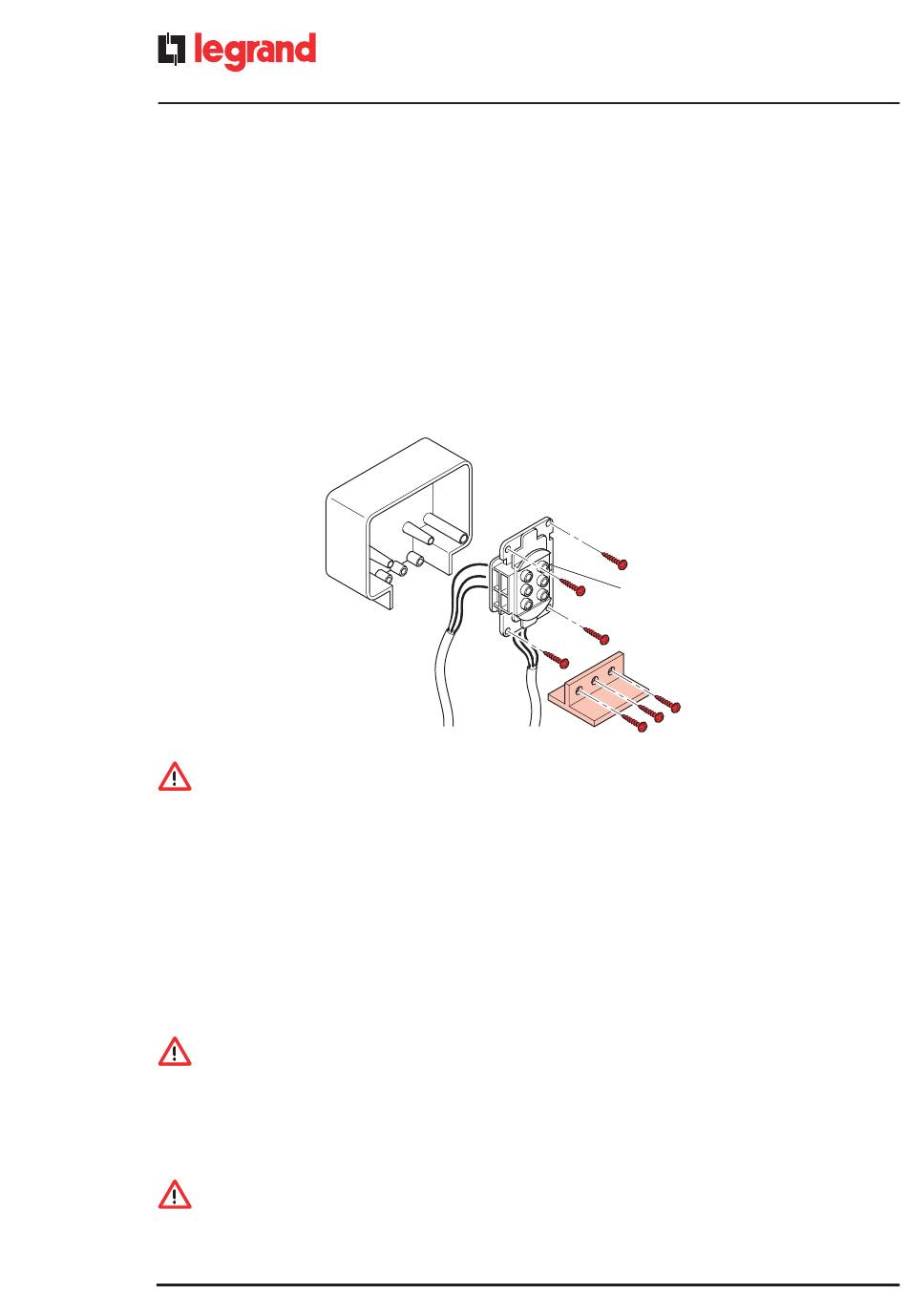

Connecteur d'entrée-sortie - Assemblage
Fig. 3
Couvercle du
bornier.
MISE EN GARDE
L'onduleur dispose d'un circuit de protection contre les erreurs de connexion. Une erreur éventuelle est signalée
par l'indicateur couleur rouge qui s'allume de manière fixe et par le son continu du buzzer interne.
Si cette signalisation se vérifie immédiatement après la mise en marche de l'ASI, arrêtez l'appareil et déconnectez
immédiatement la fiche d'alimentation.
3.4.3 Recommandation pour l'installation
• Nous conseillons de confier la réalisation des connexions électriques à un technicien qualifié.
• Ne pas modifier les fils électriques fournis.
• Vérifier que la prise du secteur sur laquelle l'onduleur est branché est connectée de façon sure au circuit de terre.
• La prise d'alimentation de secteur ou le dispositif de sectionnement doivent être installés à proximité de l'onduleur et
doivent être facilement accessibles.
• Les fils d'alimentation entrée/sortie doivent être impérativement en câble souple.
ATTENTION
(pour les modèles 3 103 34 / 3 103 35 / 3 103 36 / 3 103 37)
Les câbles qu'ils sont inclus dans le kit accessoires de l'onduleur, sont équipé avec des prises et une fiche avec
une courant maximum de 16A.
On se conseille donc d'utilise un câblage direct entre le tableau électrique et le connecteur Entrée/Sortie de
l'onduleur (selon les instructions de branchement à pages 10-11, figures 3 et 4 ) dans les installations ou la
courante en entrée de l'onduleur est au-dessus de 16A (exemple : MegaLine 3 103 36 ou 3 103 37 avec Vin=184V).
ATTENTION
Cordon de sortie
(pour les modèles 3 103 34 / 3 103 35 / 3 103 36 / 3 103 37)
(vers la charge)
Étant donné que les courants de dispersion à terre de toutes les charges s'additionnent dans le conducteur de
protection (fil de terre) de l'onduleur, veillez, par mesure de sécurité et conformément à la norme N 50091-1-1, à ce
que la somme de ces courants ne dépasse pas la valeur de 2,7 mA.
10
®
Couvercleen
plastique
Vue côté introduction des ls
Fil jaune-vert
Fil marron
Fil bleu
Borne n°1 SORTIE PHASE
Borne n°2 SORTIE NEUTRE
.
2
Connecteur
Serre-cable
4
1
2 5
3 6
Borne n°4 SORTIE NEUTRE
Borne n°5 SORTIE PHASE
Encoche
de repère
Fil jaune-vert
Fil bleu
Fil marron
Cordon d'entrée
(vers le secteur)
