2. Funzionamento
La combinazione di queste segnalazioni rende rapida e intuitiva l'individuazione dello stato di funzionamento e di
eventuali problemi alla rete di alimentazione.
Sono possibili tre principali modi di funzionamento

- Funzionamento a rete

- Funzionamento a batteria

- Funzionamento in By-pass
2.2 Funzionamento a rete
È la condizione di normale funzionamento:
- la tensione di rete viene convertita dal regolatore del fattore di potenza (PFC) in tensione continua
- l'inverter ricostruisce la tensione sinusoidale dalla tensione continua
- il filtro di uscita effettua una ulteriore "pulizia" della tensione di uscita
- le batterie vengono ricaricate
2.3 Funzionamento a batteria
Il gruppo di continuità in assenza della tensione di rete, commuta automaticamente nel modo di funzionamento a
batteria.
- la tensione delle batterie viene elevata dal circuito "survoltore"
- l'inverter ricostruisce la tensione sinusoidale dalla tensione continua
- il filtro di uscita garantisce la pulizia della tensione verso il carico
2.4

Funzionamento a By-pass

Il circuito di By-pass esclude il gruppo di continuità e collega direttamente l'uscita con l'ingresso. La commutazione avviene
in modo sincronizzato al fine di garantire sempre la corretta tensione di uscita, evitando interruzioni o sovratensioni.
L'intervento del circuito di By-pass è personalizzabile attraverso un menu dedicato (Config. UPS, By-pass) e prevede
numerose opzioni (automatico, disabilitato, By-pass in attesa carico, etc..) in modo da rispondere alle specifiche esigenze
dell'applicazione.
2.5

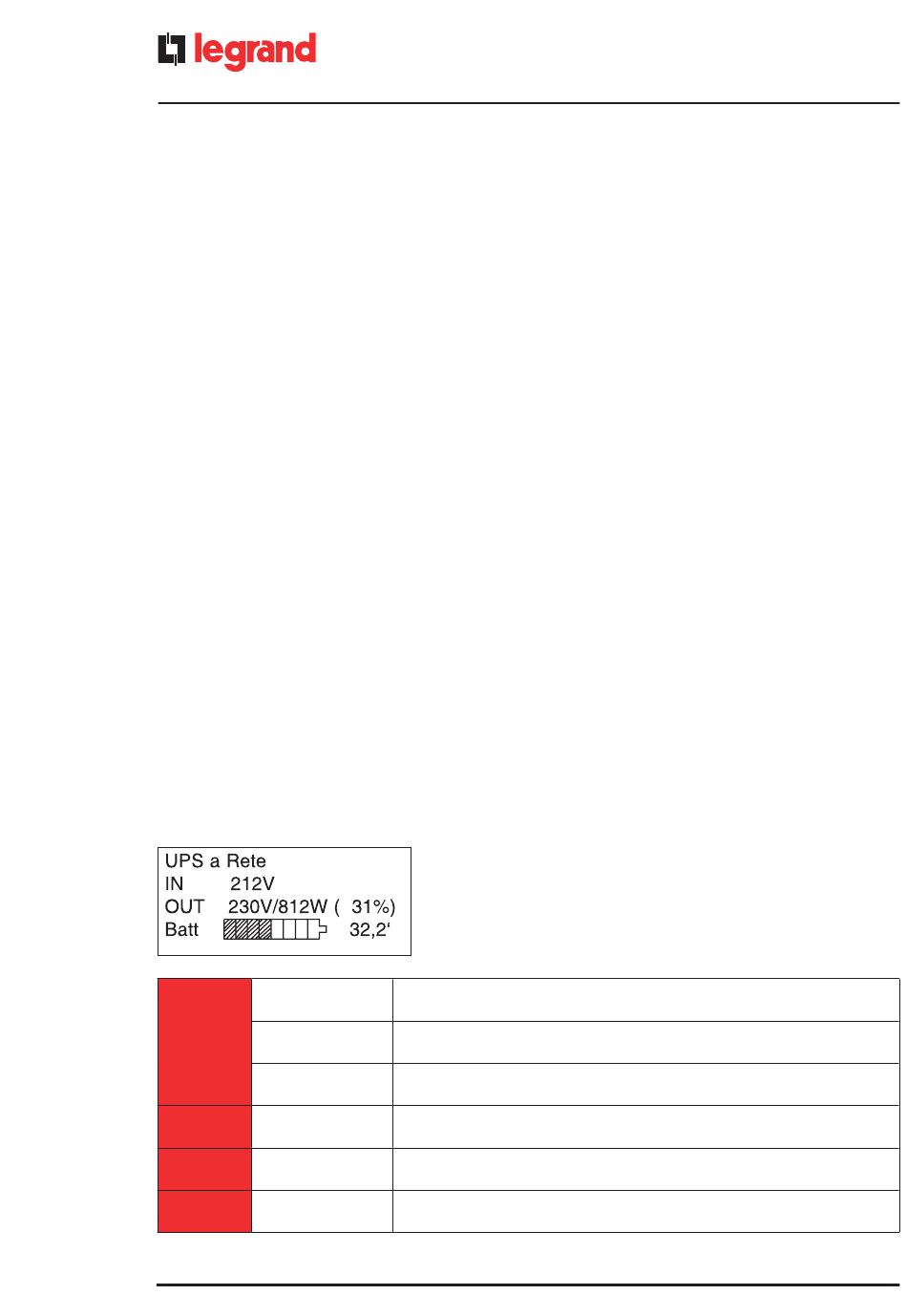

Informazioni sul display

Vengono riportati i principali messaggi visualizzati sul display alfanumerico nelle tre modalità di funzionamento.
UPS in accensione...
UPS
IN
OUT
Batt.
58
®
a Rete
Indica lo stato di funzionamento normale, con tensione di rete presente.
Indica che la rete è assente e l'UPS sta fornendo l'alimentazione attraverso
a Batteria
le batterie.
Indica che è stato attivato il funzionamento a bypass, pertanto l'uscita
a By-pass
del gruppo di continuità è collegata direttamente alla rete.
Indica la tensione in ingresso all'UPS e la potenza RMS assorbita dalla rete.
xxxV
Nel caso di funzionamento a batteria il messaggio non viene fornito.
Il valore della potenza è espresso anche in percentuale rispetto alla potenza
xxxV/x,xKW (xx%)
totale fornibile dal UPS.
Indica in forma grafica lo stato di carica delle batterie e in forma numerica
xx,x'
il tempo di autonomia disponibile.
