3. Installazione
3.4.2 Singolo cabinet
1. Cablare il connettore di Ingresso-Uscita in dotazione come indicato in figura 2, utilizzando un cavo inguainato con
conduttori interni aventi sezione di almeno 2,5 mm
2. Inserire il connettore nel coperchio in plastica fissandolo con le apposite viti, quindi assicurare i cavi al coperchio
tramite il fermacavo (vedi fig. 3).
3. Rimuovere la copertura della spina [9] togliendo la vite di fissaggio.
4. Collegare il connettore di Ingresso-Uscita alla spina [9] presente sul retro dell'UPS, fissandolo al telaio con le apposite
viti (vedi fig. 2).
5. Collegare i carichi alla presa di uscita, verificando che gli interruttori dei vari utilizzatori siano spenti.
6. Collegare la spina di alimentazione ad una presa di corrente adeguata alla tensione e alla corrente richieste.

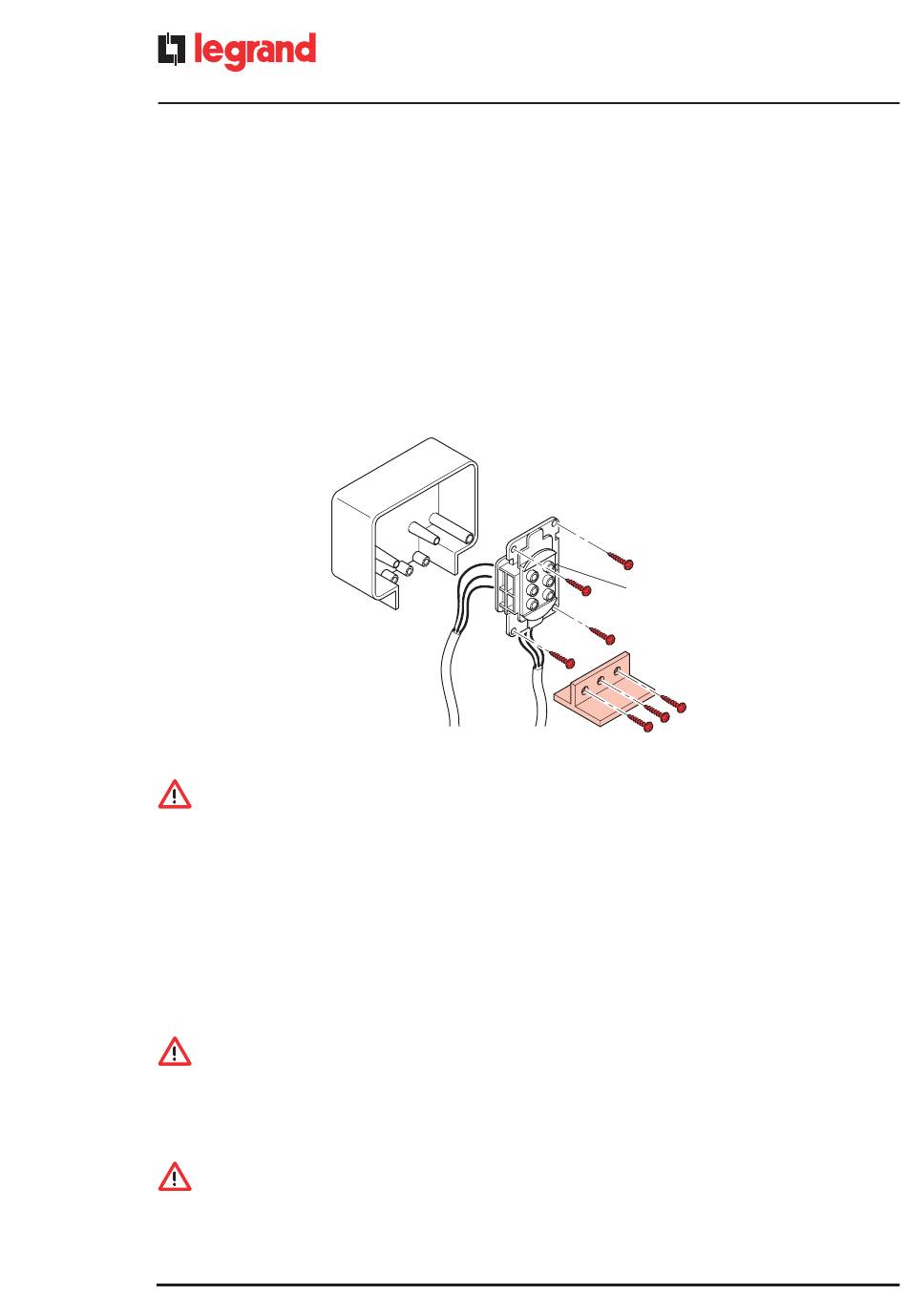

Connettore di ingresso-uscita - Assemblaggio
Fig. 3
Coperchio
morsettiera.
AVVERTENZA
L'UPS é dotato di un circuito di protezione contro un eventuale errore di collegamento, segnalato all'accensione del
segnalatore visivo di colore rosso acceso fisso e dal suono continuo del buzzer interno.
Nel caso si verificasse questa segnalazione subito dopo l'accensione dell'UPS, spegnere l'apparecchiatura e
disconnettere immediatamente la spina di alimentazione.
3.4.3 Precauzioni per l'installazione
• Si consiglia di far eseguire gli allacciamenti elettrici da personale specializzato
• Non modificare i cablaggi elettrici forniti a corredo
• Assicurarsi che la presa di rete sia fornita di un buon collegamento di terra
• La connessione alla rete o il sezionatore di rete devono essere in prossimità del gruppo di continuità ed essere facilmente
accessibili
ATTENZIONE
(per i modelli 3 103 79 / 3 103 81 / 3 103 83 / 3 103 85)
I cavi in dotazione sono cablati con spina d'ingresso e prese d'uscita aventi una portata massima di 16A.
Si consiglia, pertanto, di utilizzare un cablaggio diretto dal quadro al connettore in dotazione (seguendo le indicazioni
per i collegamenti di Fig. 3 e 4 pag. 62-63) nelle applicazioni dove la corrente presunta d'ingresso all' UPS superi i 16A
(es. 5000 VA con Vinn=184V)
ATTENZIONE
(per i modelli 3 103 79 / 3 103 81 / 3 103 83 / 3 103 85)
Cavo di uscita
Poichè le correnti di dispersione verso terra di tutti i carichi si sommano nel conduttore di protezione (filo di terra)
dell'UPS, per motivi di sicurezza, come da norma EN 62040-1, occorre assicurarsi che la somma di queste correnti
non superi il valore di 2.7 mA.
Morsetto n°1 USCITA FASE
Morsetto n°2 USCITA NEUTRO
62
®
Coperchio
in plastica
Connessione di terra
Filo giallo-verde
Filo marrone
Filo blu
(al carico)
.
2
Connettore
Fermacavo
4
1
2 5
3 6
Morsetto n°4 INGRESSO NEUTRO
Morsetto n°5 INGRESSO FASE
Tacca di
riferimento
Filo giallo-verde
Filo blu
Filo marrone
Cavo di ingresso
(alla linea elettrica)
