2. Fonctionnement
L'association de ces signalisations facilite la détermination de l'état de fonctionnement et des problèmes
éventuels au secteur, en la rendant rapide et intuitive.
Les modes de fonctionnement possibles sont trois

- Fonctionnement sur secteur

- Fonctionnement sur batterie

- Fonctionnement en By-pass
2.2 Fonctionnement sur secteur
C'est la condition de fonctionnement normal:
- la tension du secteur est convertie par le régulateur du facteur de puissance (PFC) en tension continue
- l'onduleur reproduit la tension sinusoïdale à partir de la tension continue
- le filtre de sortie assure un " nettoyage " supplémentaire de la tension de sortie
- les batteries sont rechargées
2.3 Fonctionnement sur batterie
En cas de coupure du secteur, l'onduleur fait automatiquement la commutation en mode de fonctionnement sur batterie.
- la tension des batteries est élevée par le circuit "survolteur"
- l'onduleur reproduit la tension sinusoïdale à partir de la tension continue
- le filtre de sortie assure le " nettoyage " de la tension vers la charge
2.4

Fonctionnement en mode By-pass

Le circuit de By-pass exclut l'onduleur et relie directement la sortie à l'entrée. La commutation est synchronisée afin de
garantir toujours la tension correcte de sortie, en évitant les coupures ou les surtensions.
L'intervention du circuit de By-pass peut être personnalisée à travers un menu dédié (Config. ASI, Bypass) qui prévoit
de nombreuses options (automatique, désactivé, By-pass en attente de charge, etc..) afin de répondre aux exigences
spécifiques de l'application.

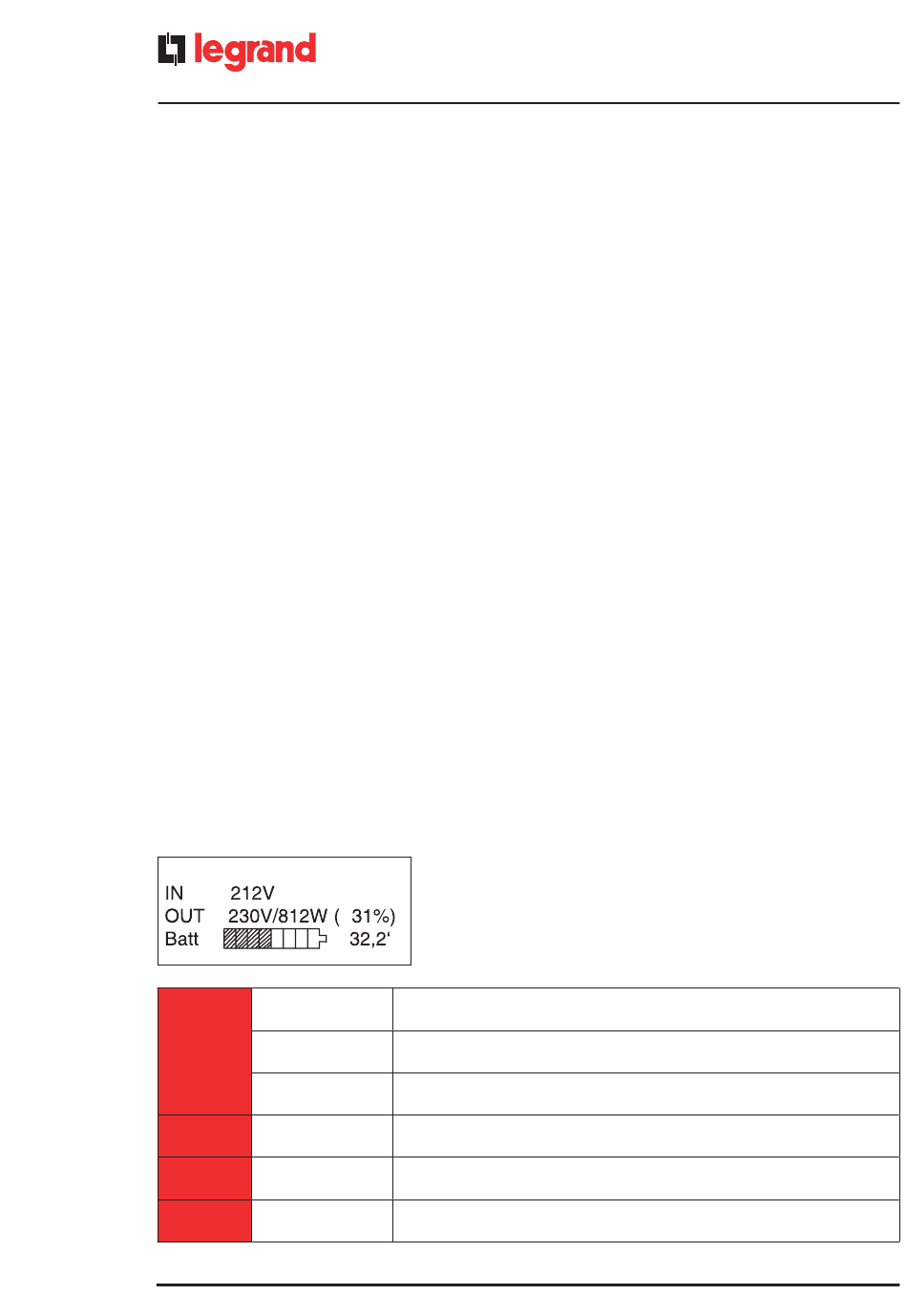

2.5 Informations affichées
Voir ci-dessous les principaux messages qui apparaissent dans l'afficheur alphanumérique pour les trois modes de
fonctionnement.
ASI sur secteur
UPS in accensione...
UPS
IN
OUT
Batt.
6
®
Secteur présent Indique l'état de fonctionnement normal, avec secteur présent.
Indique que le secteur est absent et que l'onduleur est en train de délivrer
sur Batterie
le courant à travers les batteries.
Indique que le mode by-pass est activé et que la sortie de l'onduleur est
sur By pass
reliée directement sur le secteur.
Indique la tension d'entrée dans l'ASI et la puissance RMS absorbée sur le
xxxV
secteur. En cas de fonctionnement sur batterie, le message n'est pas affiché.
La valeur de la puissance est exprimée même en pour cent de la puissance
xxxV/x,xKW (xx%)
totale délivrée par l'onduleur.
Indique sous forme graphique l'état de charge des batteries et,
xx,x'
sous forme numérique, la durée d'autonomie disponible.
