3. Installation
3.4.2 Einzelne Einheit
1. Den beiliegenden Steckverbinder Eingang-Ausgang wie in Abbildung 2 gezeigt verdrahten; hierzu ummantelte
Kabel verwenden, deren Leiter einen Mindestquerschnitt von 2,5 mm2 haben.
2. Die Klemmenplatte in den Kunststoffdeckel einsetzen und mit den zugehörigen Schrauben befestigen. Dann die
Kabel mit der Zugentlastung am Deckel sichern (siehe Abb. 3).
3. Die Befestigungsschraube der Abdeckung des Anschlusses [9] lösen und die Abdeckung entfernen.
4. Den Steckverbinder Eingang-Ausgang an den Anschluss [9] auf der Rückseite der USV-Einheit anschließen und mit
den zugehörigen Schrauben am Rahmen befestigen (siehe Abb. 2).
5. Sicherstellen, dass die Netzschalter der verschiedenen.
Verbraucher ausgeschaltet sind und erst anschliessend die Verbraucher an die Ausgangssteckdosen anschließen.
6. Den Netzstecker an eine Netzsteckdose anschließen, die für die Spannung und die Stromaufnahme geeignet ist.

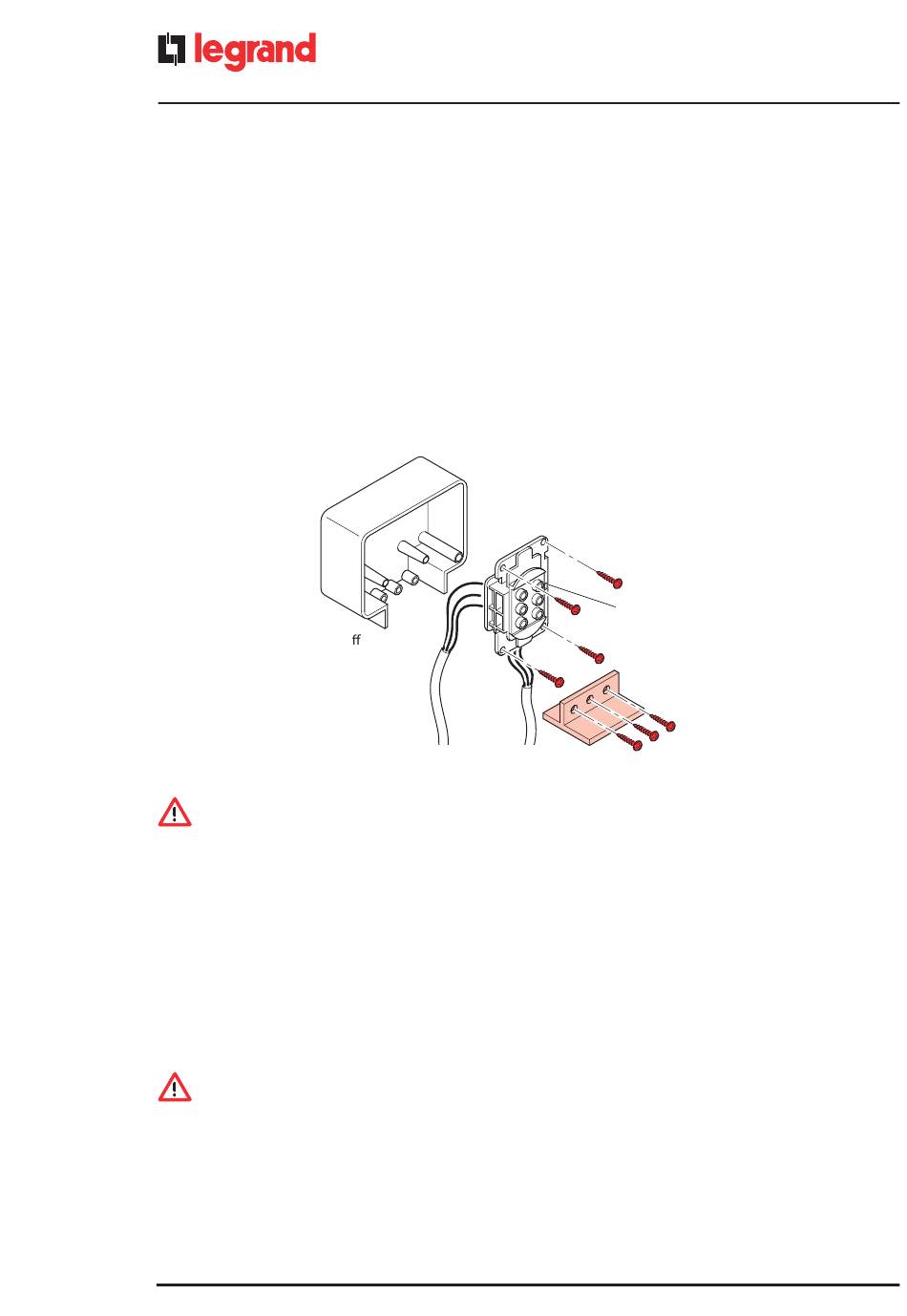

Steckverbinder Eingang-ausganf - Einbauhinweise
Abb. 3
Deckel der
Klemmenplatte
HINWEIS
Die USV-Einheit verfügt über eine Schutzschaltung gegen Verpolung; ein fehlerhaft ausgeführter Anschluss wird
durch das ständige Aufleuchten der roten optischen Anzeige und durch einen Dauerton des internen Summers
signalisiert.
Wenn dieses Signal unmittelbar nach der Einschaltung der USV-Einheit gegeben wird, das Gerät sofort ausschalten
und den Netzstecker aus der Steckdose ziehen.
3.4.3 Vorsichtsmaßregeln für die Installation
• Es ist ratsam, die elektrischen Anschlüsse vom Fachmann ausführen zu lassen.
• Die beiliegenden elektrischen Verkabelungskomponenten nicht verändern.
• Sicherstellen, dass die Netzsteckdose über eine wirksame Erdung verfügt.
• Die Netzsteckdose bzw. der Netztrennschalter muss sich in der Nähe der USV-Einheit befinden und soll mühelos
erreichbar sein.
ACHTUNG
(gilt für die Modelle 3 103 79 / 3 103 81 / 3 103 83 / 3 103 85)
Die mitgelieferten Kabel sind mit einem Eingangsstecker und verschiedene Ausgangssteckdosen mit max. Leistung
von 16 A ausgestattet. Bei den Anwendungen, in denen die Nenneingangsstrom der USV 16 A überschreitet (z.B.
5000 VA bei Vinn=184V), wird daher empfohlen, den Schaltschrank direkt mit dem beiliegenden Steckverbinder zu
verbinden, wobei die Anschlusshinweise in den Bildern 3 / 4 auf Seite 88-89 beachtet werden sollen.
Da sich die Fehlerströme gegen Erde aller Verbraucher im Schutzleiter der USV-Einheit summieren, ist gemäß Norm
EN 50091-1-1 aus Sicherheitsgründen sicherzustellen, dass die Summe dieser Ströme nicht größer ist als 2,7 mA.
AusgangsKabel
Klemme Nr°1 PHASENAUSGANG
88
Klemme Nr°2 NEUTRALLEITERAUSGANG
®
Kunststo abdeckung
grün-gelbe Ader
braune Ader
blaue Ader
(Last)
Klemmenplatte
Zugentlastung
Schutzletung
1 4
2 5
3 6
Klemme Nr°4 NEUTRALLEITEREINGANG
Klemme Nr°5 PHASENEINGANG
Bezugskerbe
grün-gelbe Ader
blaue Ader
braune Ader
EingangsKabel
(elektrische Leitung)
