3. Монтаж
3.4.2 Один кабинет
1. На рис. 3 показан порядок сборки поставляемого соединителя входа/выхода с использованием изолированного
кабеля с сечением жил не менее 2,5 мм2.
2. Вставьте соединитель в пластиковый корпус и закрепите его винтами из комплекта поставки. С помощью
кабельного зажима прикрепите проводники к корпусу (см. рис. 3).
3. Открутите винты и снимите крышку штепсельного разъёма [9].
4. Вставьте соединитель входа/выхода в штепсельный разъём [9] сзади на ИБП и закрепите его винтами из
комплекта поставки (см. рис. 2).
5. Убедитесь, что выключатели всех подключаемых устройств нагрузки находятся в положении ОТКЛ.
Подсоедините к нагрузкам выходные кабели ИБП.
6. Вставьте вилку кабеля питания в розетку электросети, предварительно проверив соответствие номиналов
напряжения и тока.

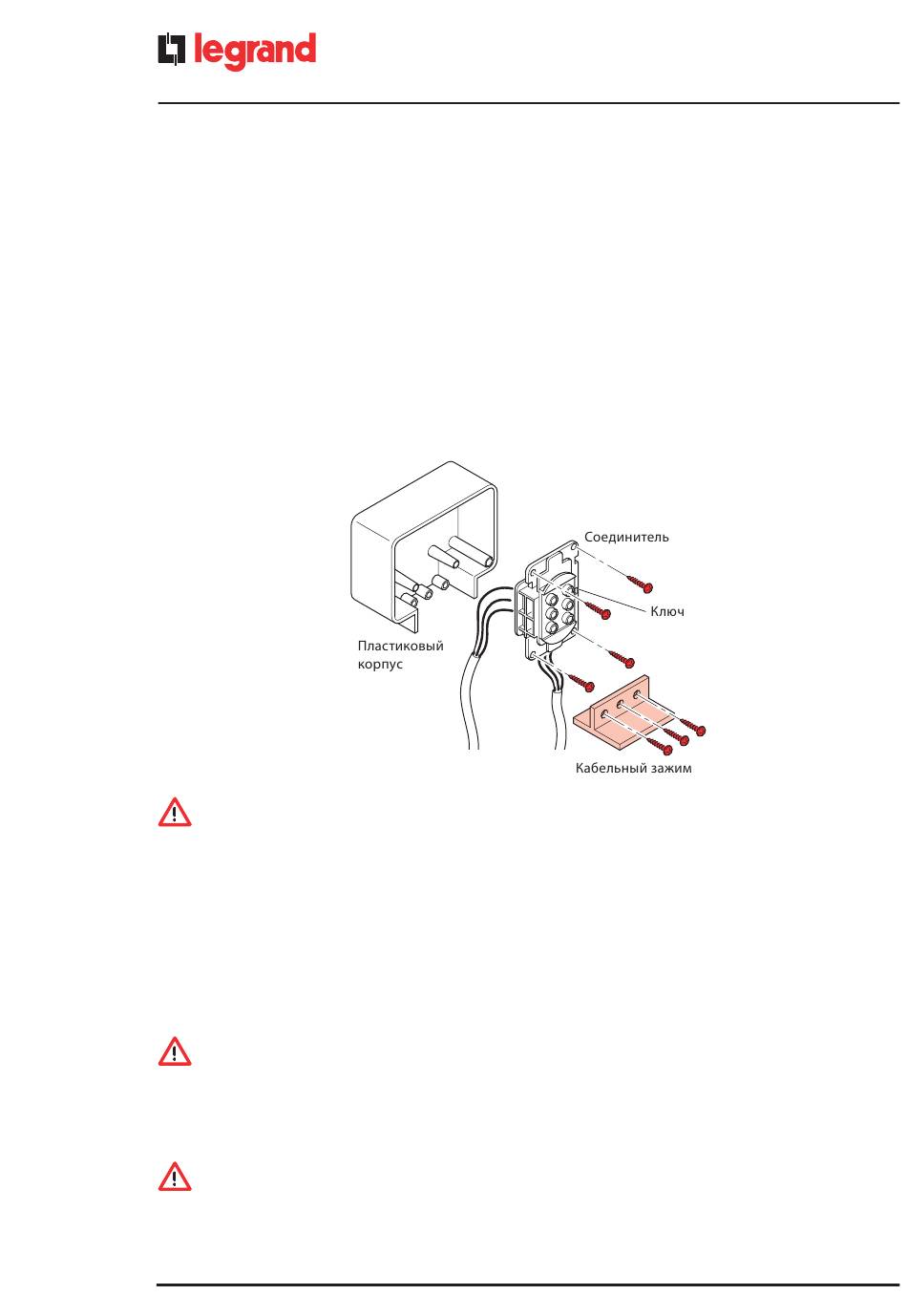

Сборка соединителя входа/выхода
Рис. 3
Сборка
соединителя.
ВНИМАНИЕ
ИБП оснащён схемой защиты от неправильного подключения.
Её срабатывание индицируется постоянным горением светодиодного индикатора красным светом и
непрерывным звуковым сигналом. Если это случилось сразу после включения ИБП, то немедленно отключите
его и выньте вилку кабеля питания из розетки электросети.
3.4.3 Меры безопасности при монтаже
• Электрические соединения должны выполняться только квалифицированными специалистами.
• Не вносите изменения в поставляемые кабели.
• Убедитесь, что розетка электросети надёжно подключена к заземлению.
• Розетка электросети или автоматический выключатель должны располагаться в непосредственной близости от
ИБП и быть легко доступны.
ВНИМАНИЕ
(для моделей 3 103 38/3 103 39/3 103 40/3 103 41)
Поставляемые в комплекте кабели оснащены входной вилкой и выходной розеткой и рассчитаны на
максимальный ток 16 А. Поэтому рекомендуется соединять панель управления с поставляемым соединителем
напрямую (как показано на рис. 3 и 4, стр. 36-37) применений, в которых ток на входе ИБП будет превышать
13 А (например, мощность нагрузки 5000 ВА при напряжении на входе 184 В).
ВНИМАНИЕ
(для моделей 3 103 38/3 103 39/3 103 40/3 103 41)
Поскольку токи утечки на землю всех нагрузок складываются в защитном проводнике (проводе заземления)
ИБП, то по соображениям безопасности необходимо убедиться, что сумма токов утечки всех нагрузок не
превышает 2,7 мА согласно стандарту EN 50091-1-1.
