2. Fonctionnement

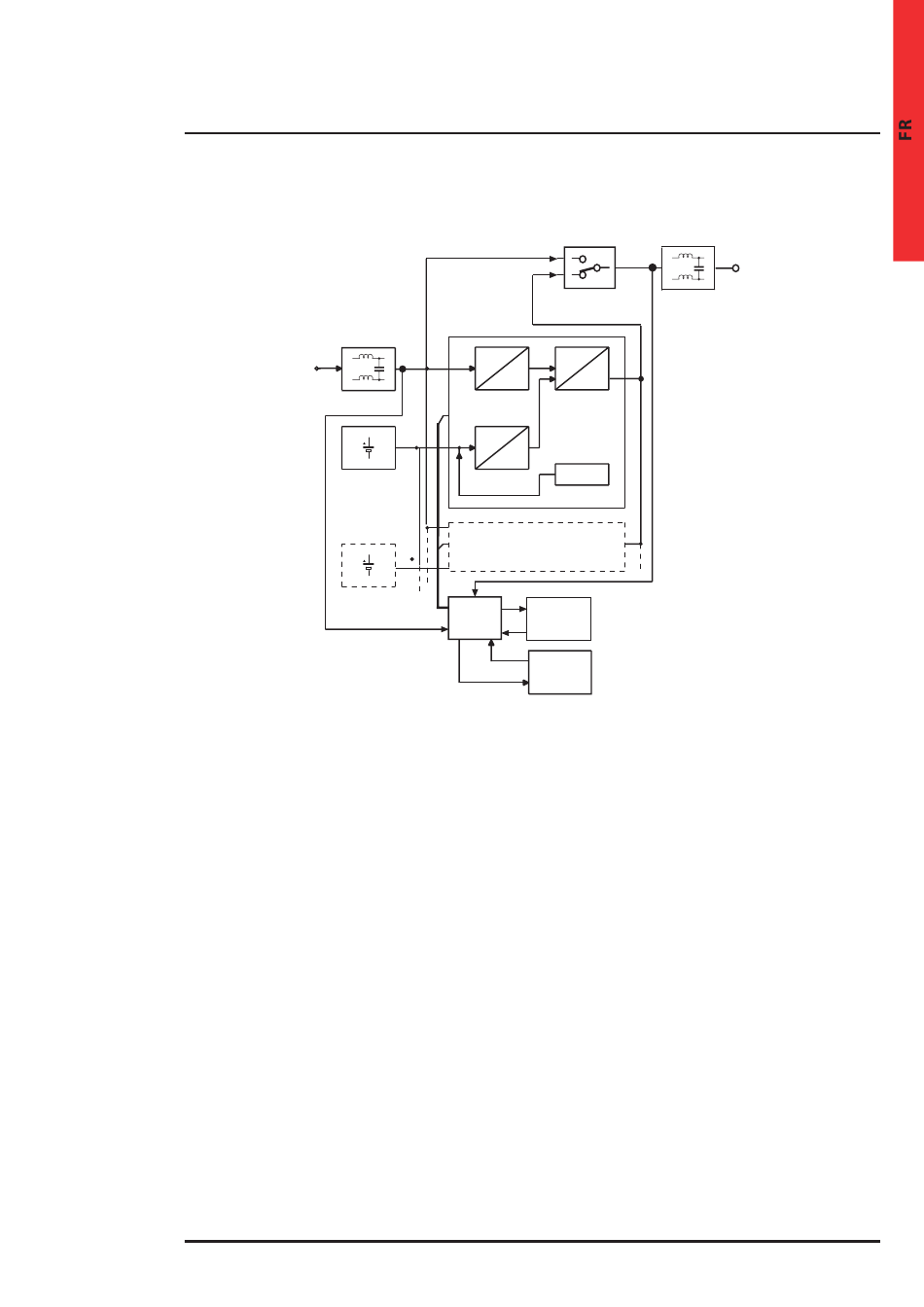

Schéma fonctionnel
Entrée
Filtre
d'entrée
Batteries
Batteries
2.1

Principe de fonctionnement

Sur secteur, la tension d'entrée est filtrée et redressée par un étage régulateur du facteur de puissance qui est en mesure
d'optimiser l'absorption de courant du secteur, en rendant le facteur de puissance quasiment unitaire, et de compenser
les variations éventuelles de tension.
Cet étage régulateur alimente l'onduleur de sortie même à des tensions très basses. Cette caractéristique est encore plus
accentuée avec des charges basses, si bien qu'avec une charge d'environ 50% de la valeur nominale, le fonctionnement
sur secteur est possible jusqu'à environ 100 V du secteur, sans fonctionner sur les
batteries. Cela permet une gestion "intelligente" du passage sur batterie, qui vise à minimiser l'utilisation des accumulateurs.
La tension, redressée par le premier étage, est ensuite utilisée par un onduleur à haute fréquence qui génère une tension
de sortie sinusoïdale "propre" et à très faible distorsion; un circuit rapide de commutation synchronisée intervient
pendant les pics de courant dépassant la capacité de l'inverseur, comme l'allumage de périphériques particulières, la
démagnétisation d'écrans couleur de grandes dimensions, etc.
La coupure du courant ou sa diminution excessive activent automatiquement un étage survolteur qui, à travers les
batteries, assure l'alimentation ininterrompue à l'onduleur de sortie et, par conséquent, à la charge.
La typologie du circuit est à neutre passant ; par conséquent il ne peut pas altérer le régime de neutre des appareils qui
lui sont connectés.
Pendant le fonctionnement normal, un capteur vérifie la différence de potentiel entre conducteur de neutre et conducteur
de terre et si elle est trop grande il active la protection d'entrée, commute l'onduleur en batterie et signale l'anomalie.
En modifiant les paramètres du logiciel, il est possible d'avoir la seule signalisation.
Toutes les fonctions de l'onduleur sont supervisées par un microprocesseur qui peut également contrôler et mémoriser
des conditions de fonctionnement particulières et gérer l'interfaçage de l'ASI avec un ordinateur en passant par la ligne
série RS 232.
Il est possible ainsi de contrôler en temps réel les paramètres de fonctionnement et les anomalies éventuelles.
L'onduleur signale à l'opérateur son état de fonctionnement à travers des signalisations optiques et sonores :
- afficheur alphanumérique 1 Page 9
- indicateur d'état 7 Page 9
- signal sonore (à l'intérieur de l'onduleur)
By-pass
~ =
= ~
Régulateur
Inverseur
du facteur
de puissance
Module de
Puissance
=
=
Survolteur
Chargeur
de batteries
Module de Puissance
Logique
Interfacers
a micro-
RS 232
processeur
Commande
a distance
Megaline Rack
Sortie
Filtre de
sortie
