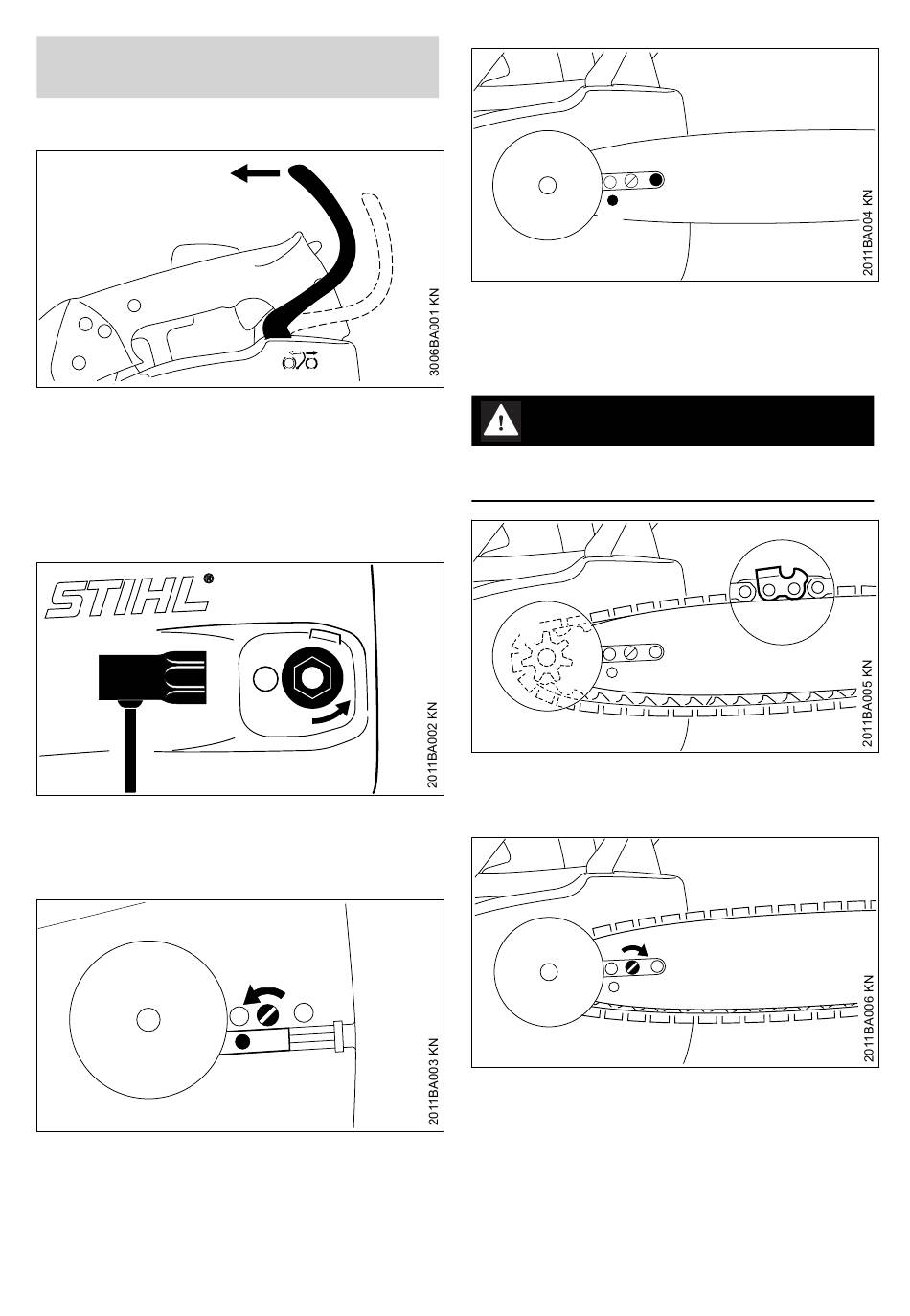

6 Montage du guide-chaîne et de la chaîne
6 Montage du guide-chaîne
et de la chaîne
6.1 Desserrage du frein de chaîne
► Tirer le protège-main en direction de la poi‐
gnée tubulaire jusqu'à ce qu'il produise un
déclic audible – le frein de chaîne est des‐
serré.
6.2 Démontage du couvercle de
pignon
► Dévisser l'écrou (1) et enlever le couvercle de
pignon (2).
6.3 Montage du guide-chaîne
► Tourner la vis (1) vers la gauche jusqu'à ce
que le coulisseau de tension (2) bute contre la
découpure du carter, du côté gauche.
0458-508-7521-B
2
1
1
2
4
► Placer le guide-chaîne sur la vis (3) et passer
le trou de calage (4) sur le tourillon du coulis‐
seau de tension.
6.4 Montage de la chaîne
AVERTISSEMENT
Mettre des gants de protection – risque de bles‐
sure sur les dents de coupe acérées !
1
► Faire passer la chaîne autour du pignon (1) et
la poser sur le guide-chaîne – les tranchants
des dents doivent être orientés vers la droite.
2
► Tourner la vis (2) vers la droite jusqu'à ce que
la chaîne présente seulement très peu de mou
sur la partie inférieure du guide-chaîne – et
que les talons des maillons de guidage et
d'entraînement soient bien introduits dans la
rainure du guide-chaîne.
