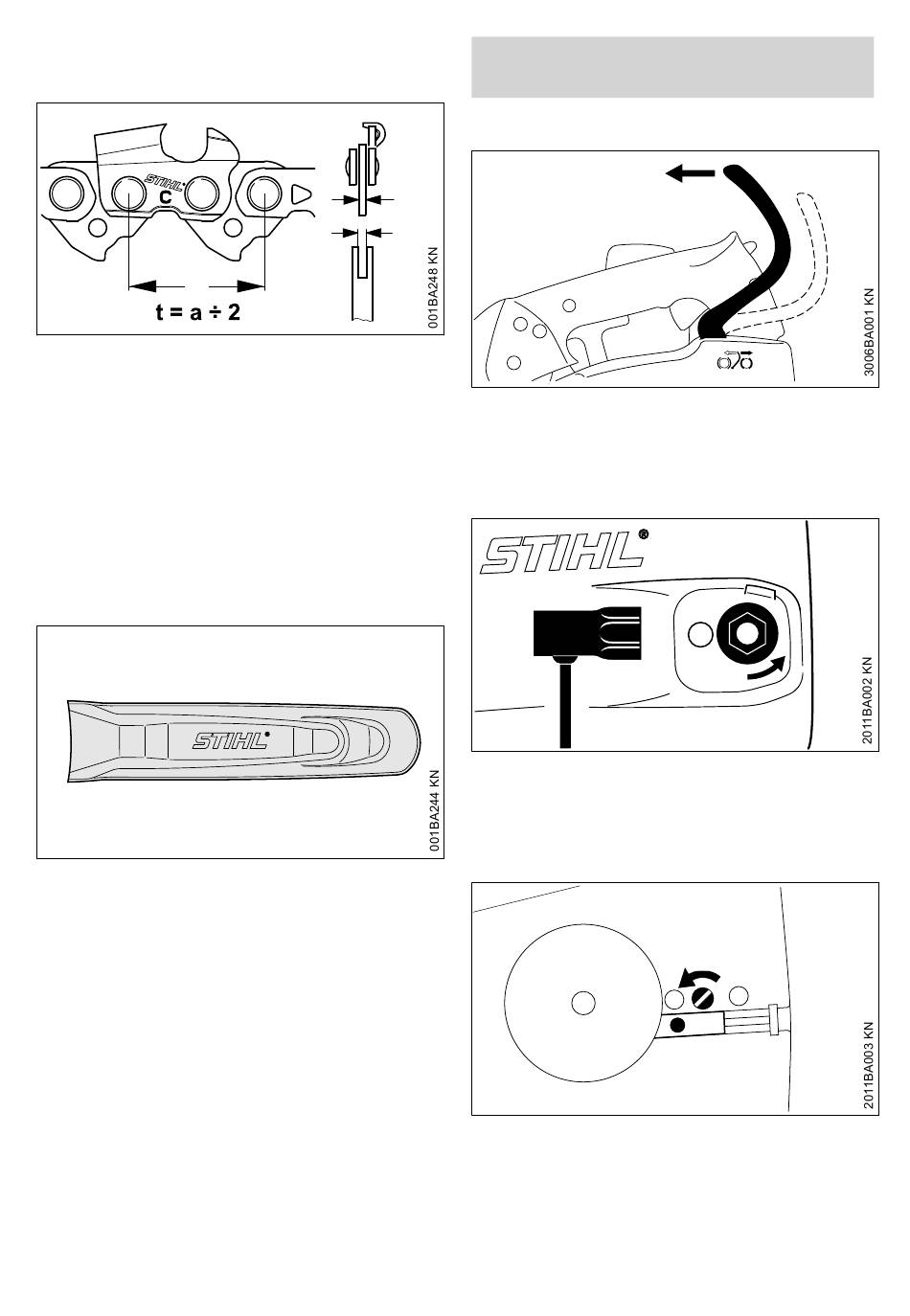

6 Montaggio di spranga e catena

Il dispositivo di taglio compreso nella fornitura è
perfettamente adatto alla motosega.
1
a
– Il passo (t) della catena (1), del rocchetto e
della stella di rinvio della spranga Rollomatic
devono coincidere
– lo spessore delle maglie di guida (2) della
catena (1) deve corrispondere alla larghezza
della scanalatura della spranga di guida (3).
Accoppiando componenti che non si adattano fra
di loro, si può danneggiare irreparabilmente il
dispositivo di taglio già dopo un breve funziona‐
mento.
5.1 Riparo catena
La fornitura comprende un riparo catena adatto
al dispositivo di taglio.
Usando su una motosega spranghe di lunghezza
differente, si deve sempre applicare un riparo
catena adatto che copra l'intera spranga.
Lateralmente sul riparo è punzonata l'indicazione
della lunghezza delle relative spranghe adatte.
0458-508-7521-B
6 Montaggio di spranga e
catena
6.1 Sbloccare il freno catena
2
3
► Tirare lo scudo in direzione del manico fino a
percepire un "clic" – il freno è sbloccato
6.2 Smontare il coperchio roc‐
chetto catena
► Svitare il dado (1) e togliere il coperchio roc‐
chetto catena (2)
6.3 Montaggio della spranga di
guida
► Girare a sinistra la vite (1) fino a fare appog‐
giare il cursore tendicatena (2) a sinistra sulla
sfinestratura della carcassa
italiano
2
1
1
2
79
