Procédure de surveillance ECG
Pour réaliser une surveillance ECG :
1.
Appuyer sur
MARCHE
2.
Relier le câble ECG au connecteur vert sur le moniteur.
3.
Localiser les emplacements appropriés des électrodes sur le patient, comme représenté sur
la figure suivante.

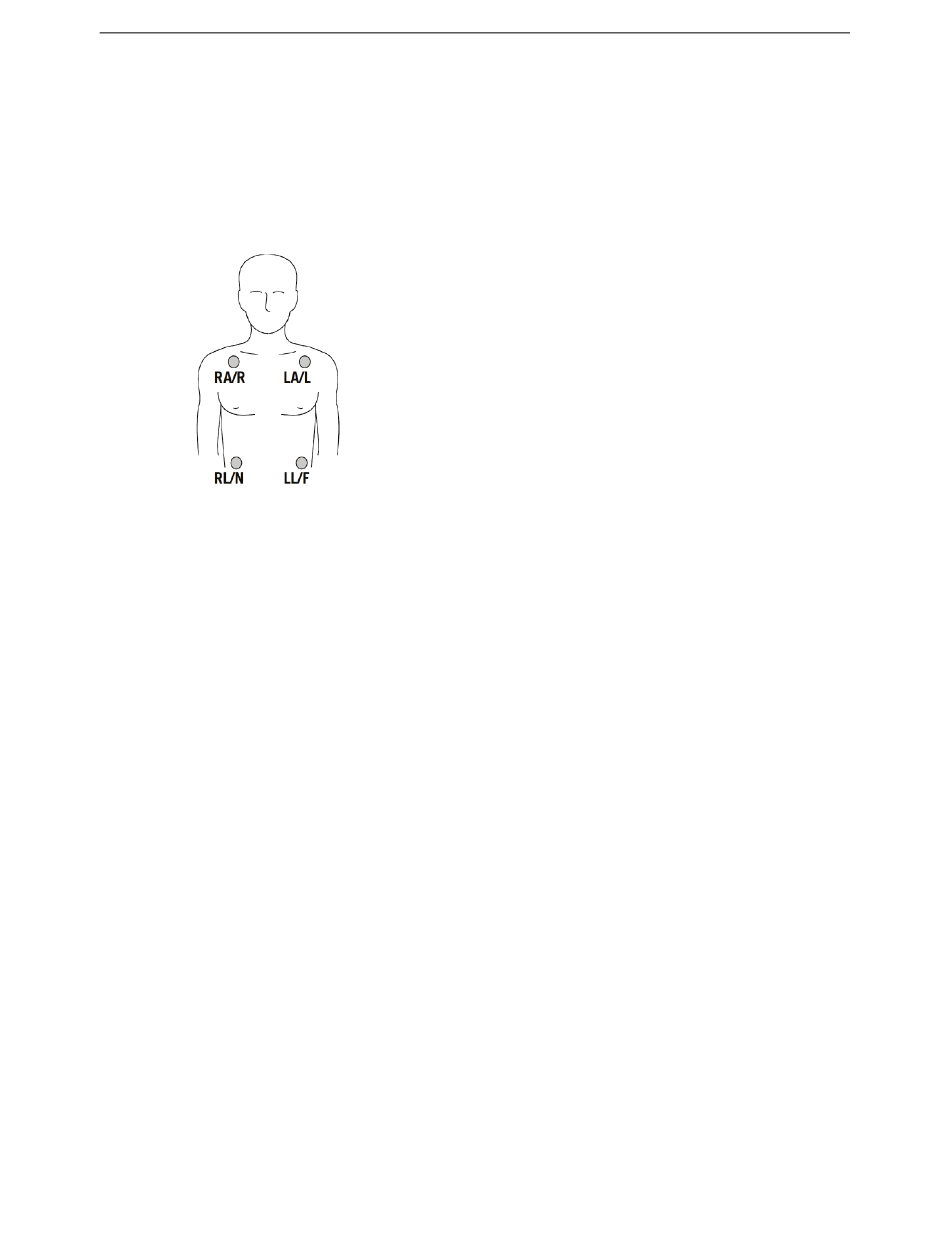

Figure 17 Placement des électrodes de dérivations sur les membres
4.
Préparer la peau du patient pour l'application des électrodes :
•
Raser la pilosité excessive à l'emplacement des électrodes.
•
Si la peau est grasse, la nettoyer avec un tampon d'alcool.
•
Frotter doucement la peau pour éliminer la couche superficielle de cellules mortes et
optimiser la conduction des signaux électriques.
•
Éviter de placer les électrodes au-dessus des tendons et de masses musculaires
importantes.
•
Nettoyer et sécher la peau.
5.
Appliquer les électrodes ECG :
•
S'assurer que l'emballage est scellé et que la date de péremption n'est pas dépassée.
•
Relier une électrode à chacun des câbles de dérivation.
•
Saisir la languette de l'électrode et détacher l'électrode du support d'emballage.
•
Examiner le gel de l'électrode et s'assurer qu'il est intact (jeter l'électrode dans le cas
contraire).
•
Tenir l'électrode tendue avec les deux mains. Appliquer l'électrode à plat sur la peau.
Lisser vers l'extérieur. Éviter d'appuyer sur le centre de l'électrode.
•
Fixer l'agrafe du câble du tronc au vêtement du patient.
Remarque : S'assurer que les électrodes n'entrent pas en contact avec d'autres pièces
conductrices, y compris celles avec mise à la terre.
© 2019 Physio-Control, Inc.
.
Étiquettes AHA
RA
LA
*RL
LL
*Remarque: non utilisée pour le câble à 3 dérivations.
Chapitre 4 | Surveillance
Étiquettes IEC
Bras droit
R
Bras gauche
L
Jambe droite
N
Jambe
F
gauche
LIFEPAK 15 Moniteur/défibrillateur Mode d'emploi
Droit
Gauche
Négative
Pied
53
