Verrouillage Entre Compactsteam En Conduite Et Le Contrôleur De L'installation De Ventilation; Fonctionnement Modulant - Carel compactSteam Mode D'emploi

FRE
N2
G ND
N1
AB
AB
G ND
IN
Fig. 3.u
Verrouillage entre CompactSteam en conduite et le
contrôleur de l'installation de ventilation
Dans les applications en conduite, le compactSteam ne
commence la production de vapeur que s'il y a une demande
externe d'humidité (humidostat fermé) et le ventilateur de
l'installation de ventilation est en fonctionnement. Le ventilateur
de l'installation communique avec le Compactsteam à travers
l'entrée d'habilitation à distance AB-AB.
La séquence suivante d'évènements doit se produire pour que le
compactSteam produise de la vapeur:
• Fermeture de l'humidostat externe (= demande de vapeur)
• Fermeture du contact FAN-EXT par le compactsteam, pour
demander le démarrage du ventilateur au contrôleur de
l'installation de ventilation
• Fermeture de l'entrée AB-AB pour indiquer que le ventilateur
est en fonctionnement (= autorisation pour la production de
vapeur)
Il est possible de connecter au compactSteam un fluxostat d'air
(c'est-à-dire un dispositif sensible au flux d'air généré par le
ventilateur de la conduite). Ce senseur de flux doit être connecté
à l'entrée d'habilitation à distance (bornes AB-AB) en série à un
humidostat de limitation (normalement fermé).
Quand le senseur de flux est connecté au compactsteam,
l'autorisation pour la production de vapeur n'est donnée que si
un flux d'air est effectivement détecté à l'intérieur de la conduite.
Symbole Ventilateur
• Eteint: en l'absence de demande (IN-GND = ouvert),
indépendamment de l'état de l'habilitation à la production (AB-
AB = ouvert ou fermé);
• Clignotant: en présence de demande (IN-GND = fermé), si en
attente de l'habilitation à la production (AB-AB = ouvert);
• Allumé fixement: en présence de la demande (IN-GND =
fermé) et de l'habilitation à la production (AB-AB = fermé).
Note:
• Avec l'habilitation encore activée (AB-AB = fermé), le symbole
s'éteint 30 sec. après que la demande de production se soit
mise à zéro (IN-GND = ouvert);
• En présence de demande (IN-GND = fermé), le symbole s'éteint
60 sec. après que l'habilitation à la production soit retirée (AB-
AB = ouvert).
"compactsteam" +03U0092EF - rel. 1.0 - 2020.08.31
C R (1)
H

3.11 Fonctionnement modulant

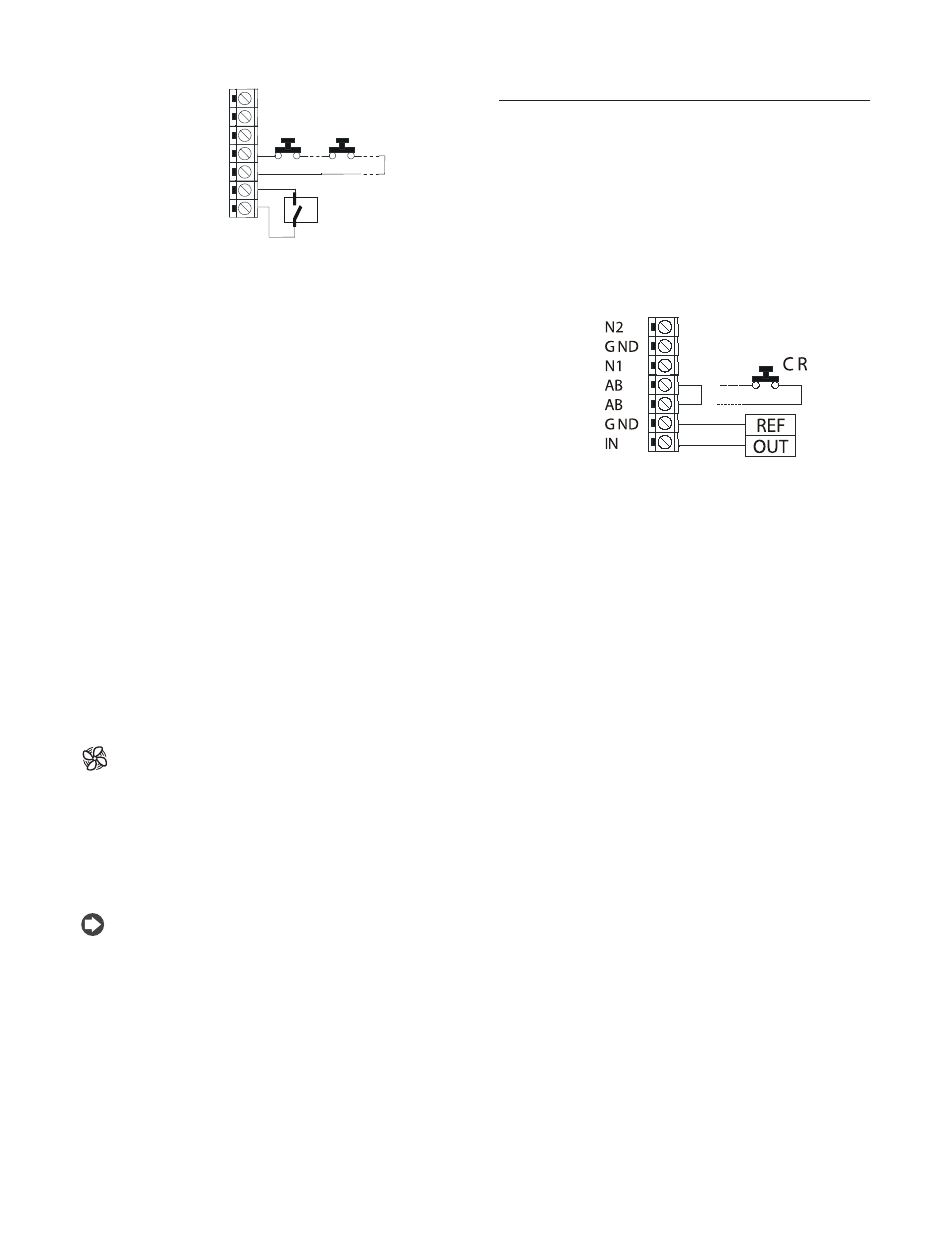

Connecter le dispositif de contrôle modulant externe 0...10 V
entre les bornes IN-GND comme indiqué en fig. 3.w. Connecter
ensuite éventuellement des interrupteurs de Sécurité (limiteur,
interrupteur de flux d'air, on/off à distance) en série aux bornes
AB-AB.
Si l'on n'utilise pas d'interrupteurs de sécurité, il faut installer un
dispositif de pontage entre AB-AB. NE PAS appliquer de tension
entre AB-AB.
La production de la vapeur est modulée de 20 % à 100 % de la
production maximale proportionnellement au signal fourni par
le régulateur externe.
20
Fig. 3.v
