Distribution de la vapeur DANS LE MILIEU
Le compactSteam peut distribuer la vapeur directement dans le milieu à
humidifier en utilisant un ventilateur d'ambiance à distance connecté (code
VRDCHA1000 pour les modèles 100 Vac et VRDCHA2000 pour les modèles
230 Vac). Le dessin suivant (fig 3.m) indique les distances minimales qui
doivent être respectées lors de l'installation du distributeur de vapeur à
distance pour éviter les brûlures et la condensation de la vapeur sur des
objets tels que lumières, appareils électriques, surfaces. froid, etc. Pour plus
d'informations sur l'installation et l'utilisation du distributeur ventilé, consultez
le manuel correspondant.
1.5 m (5 FT max.)
étirement horizontal
≥5%
Évacuation des
condensats

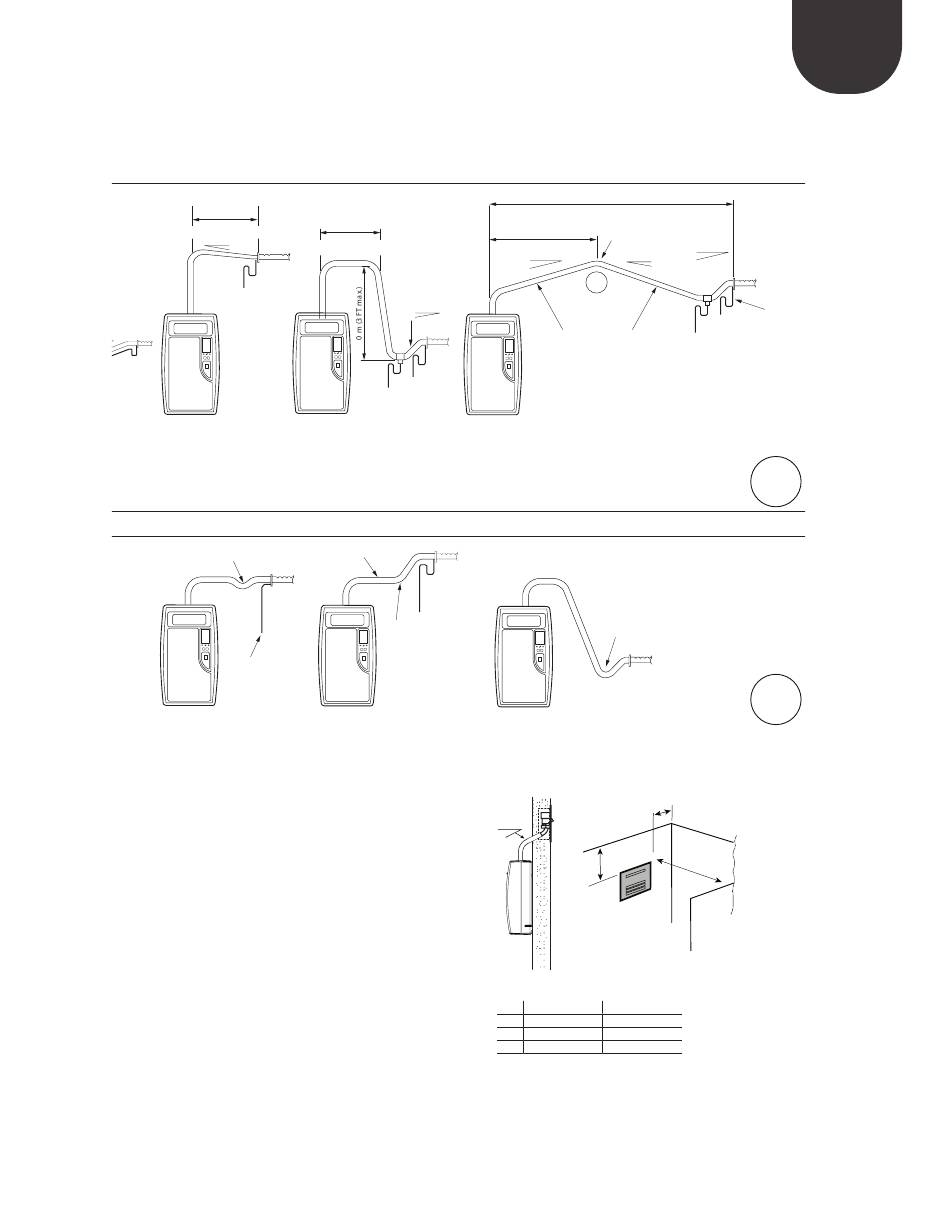

L'installation typique de l'unité est
située au-dessus du
distributeur de vapeur
pas de pente
dépression
tremper sans
drainage
pas de
siphon
1.5 m (5 FT max.)
≥20 %
≥ 20 %
Remarque:
• La pente minimale du tuyau de distribution de vapeur
dans la section ascendante doit être de 20%;
• La pente minimale du tuyau de distribution de vapeur
dans la section descendante doit être de 5%;
• La longueur maximale du tube est de 4 m / 13 pieds.
Fig. 3.k
30%
Millimètres
A
150 mm
B 1500 mm
C 600 mm
17
3 m (10 FT max.)
pliez
≥5% ≥20 %
Évacuation des
Tuyaux de
condensats
Drain de
vapeur
avec siphon
condensat
Remarque: la
hauteur du siphon
doit être
supérieure à la
pression statique
de conduite
dépression sans
drainage
pas d'évacuation
des condensats
A
B
C
Fig. 3.l
Pouces
6"
60"
24"
