Mesure de débit en canal ouvert
Canal Parshall
54

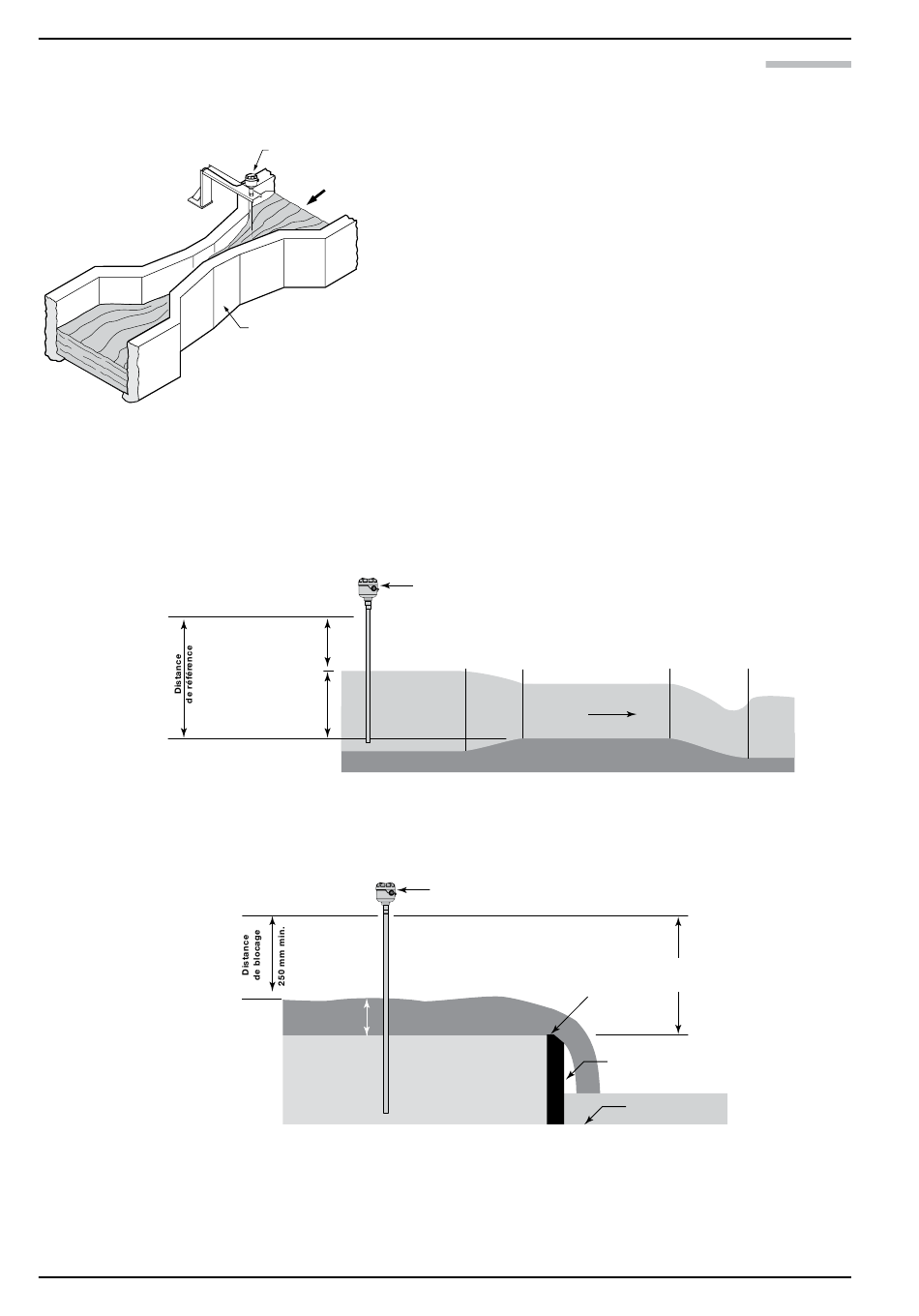

3.4.5 Possibilité de mesure de débit en canal ouvert
Modèle 700
Débit
Canal
Parshall
REMARQUE: le transmetteur ECLIPSE 700 doit être correctement positionné
Distance de blocage
250 mm min.
Surface de l'eau
Hauteur du
liquide
Hauteur du
liquide
Déversoir (vue de côté)
Si l'on sélectionne Type Mesure = Débit, il est possible
d'utiliser le transmetteur ECLIPSE 700 pour mesurer le
débit en tant que valeur mesurée primaire.
La fonction Débit en canal ouvert permet de mesurer la
hauteur du liquide dans une structure hydraulique à l'aide
de l'ECLIPSE 700. La structure hydraulique est l'élément de
mesure principal. Les deux types les plus courants sont les
déversoirs et les canaux.
Etant donné que l'élément principal a une forme et des
dimensions déterminées, le débit à travers le canal ou
par-dessus le déversoir est lié à la hauteur du liquide à un
endroit de mesure spécifié.
L'ECLIPSE 700 est l'appareil de mesure secondaire.
Il mesure la hauteur du liquide dans le canal ou le déversoir.
Les équations de débit en canal ouvert stockées dans le
micrologiciel du transmetteur convertissent la hauteur du
liquide mesurée en unités de débit (volume/temps).
selon les recommandations du constructeur du canal ou du
déversoir.
Modèle
700
Section du col
Débit
Canal (vue de côté)
Modèle
700
Surface de l'eau
FR 57-660 Transmetteur radar à ondes guidées Eclipse 700
Distance
de référence
Arête
Plaque du déversoir
Sol du canal
