FR 57-660 Transmetteur radar à ondes guidées Eclipse 700

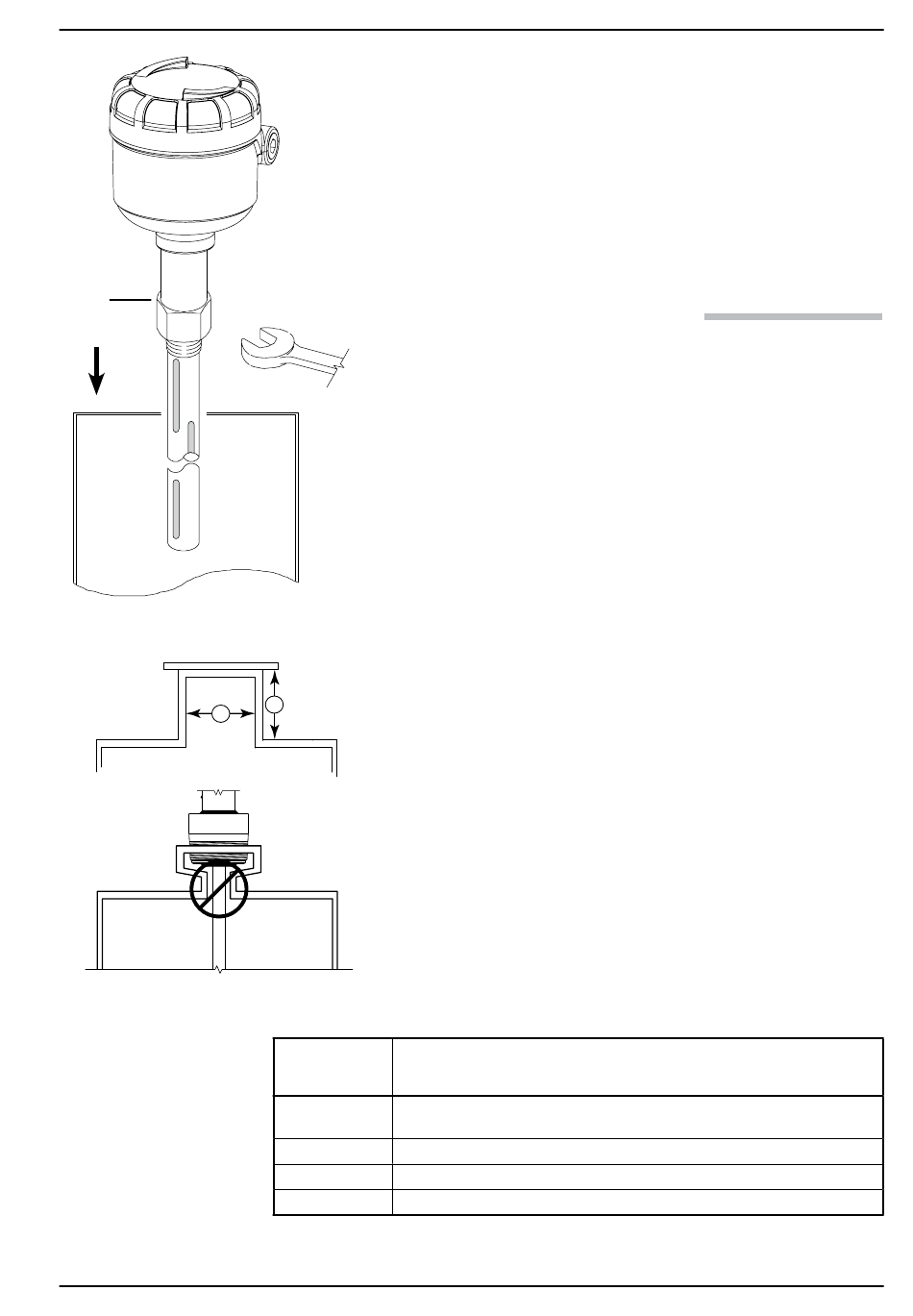

2.4.1.1 Pour installer une sonde coaxiale:
1. Vérifier que le raccordement correspond au montage fileté
ou à bride approprié.
2. Placer soigneusement la sonde dans le réservoir. Aligner
correctement le joint sur les installations à bride.
3. Aligner le raccordement de la sonde avec le raccord fileté
ou à bride du réservoir.
4. Pour les raccordements filetés, serrer l'écrou hexagonal du
raccord de la sonde. Pour les raccordements à bride, serrer
les boulons de bride.
④
2.4.2 Installation d'une sonde monotige
Modèles rigides 7zF
Modèles flexibles 7z1
Avant de procéder à l'installation, s'assurer que:
• Il y a suffisamment de place pour installer la sonde et il n'y
a aucun obstacle entre celle-ci et le fond du réservoir.
• La température, la pression, la constante diélectrique et
la viscosité du fluide correspondent aux spécifications
d'installation de la sonde. Voir Spécifications, section 3.6.
REMARQUE: en cas d'utilisation d'une tige amovible, s'assurer que toutes les
1. Afin que le piquage ne gêne pas le fonctionnement, veiller
à respecter les points suivants (voir la figure de gauche):
• Le diamètre du piquage doit être supérieur à 50 mm.
• Le rapport diamètre-longueur (A:B) soit être égal ou
supérieur à 1:1; tout rapport inférieur à 1:1 (par exemple,
B
un piquage de rapport 50 mm x 152 mm = 1:3) peut
nécessiter un réglage des paramètres Distance Blocage et/
ou Echelle Diélectrique.
2. Ne pas utiliser de réduction sur la tuyauterie.
3. Maintenir la sonde à l'écart des objets conducteurs pour
assurer un fonctionnement correct.
• Voir le tableau des dégagements de sonde ci-dessous. Une
légère diminution du gain (augmentation de la valeur du
paramètre ECHELLE DIELECTRIQUE) peut être nécessaire
pour ignorer certains objets.
• Ce tableau n'est donné qu'à titre indicatif. Il est possible
d'améliorer ces distances en optimisant la configuration du
transmetteur avec PACTware
Distance par
rapport à la
sonde
Surface conductrice continue, lisse, parallèle (par exemple, paroi de réservoir
< 15 cm
métallique); il est important que la sonde ne soit pas en contact avec la paroi.
> 15 cm
Tuyaux et poutrelles de diamètre < 25 mm, barreaux d'échelle
> 30 cm
Tuyaux et poutrelles de diamètre < 75 mm, parois en béton
> 46 cm
Tous les autres objets
pièces sont assemblées et raccordées avant l'installation.
Objets acceptables
.
™
15
