Configuration À L'aide D'une Table; Personnalisée - Magnetrol Eclipse 700 Manuel D'installation Et D'utilisation

Paramètre de configuration
Unités Volume
Type Réservoir
Type Table Perso
Valeurs Tableau Personnalisée
FR 57-660 Transmetteur radar à ondes guidées Eclipse 700
3.4.4.2 Configuration à l'aide d'une table personnalisée
Explication (table volumétrique personnalisée)
Les unités disponibles sont les suivantes: Gallons (unité de volume par défaut),
Millilitres, Litres, Pieds Cubes ou Pouces Cubes.
Sélectionner Table Personnalisée si aucune valeur du paramètre Type Réservoir ne
peut être utilisée.

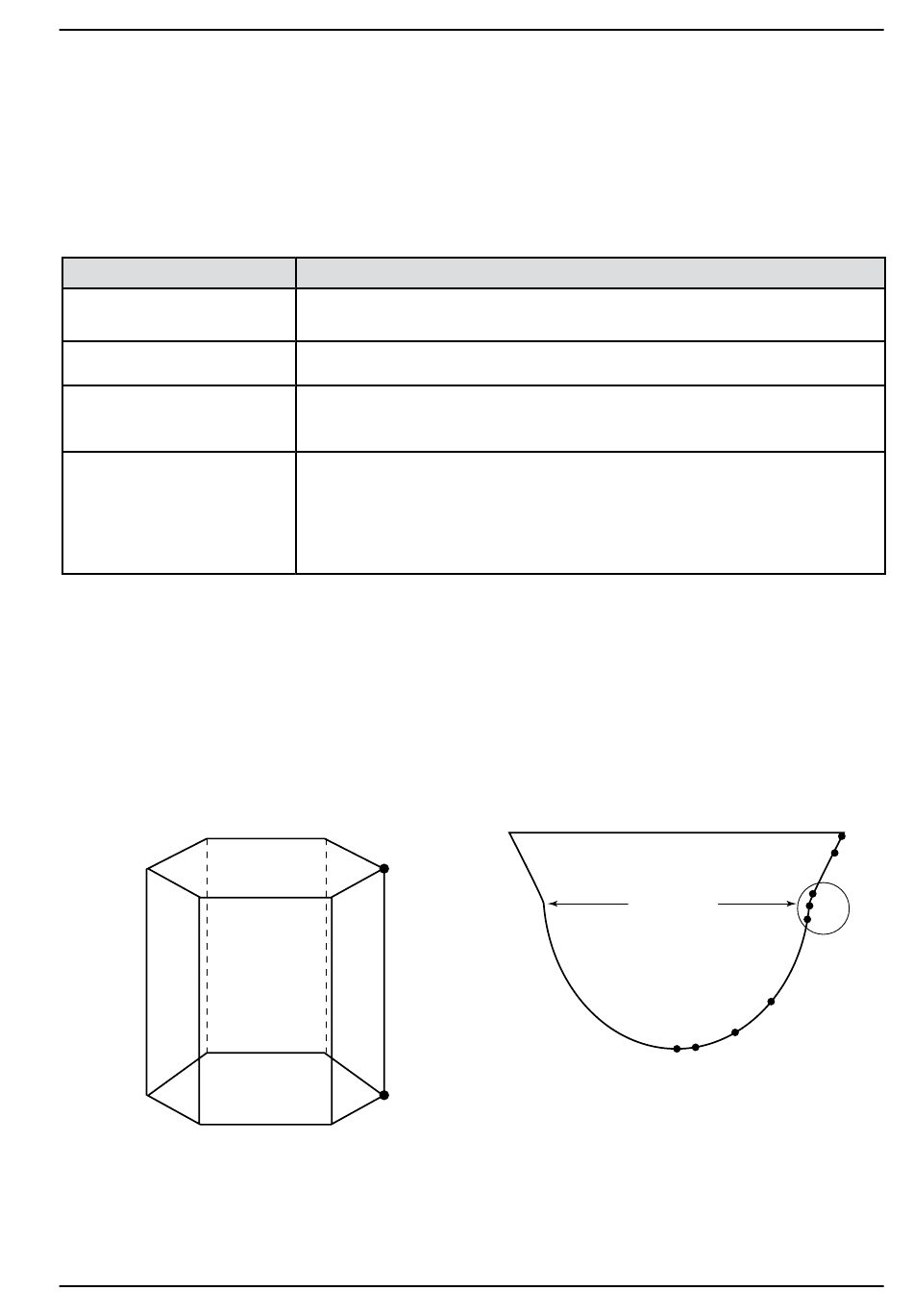

Les points de la Table Personnalisée peuvent représenter une relation Linéaire (ligne
droite entre points adjacents) ou Courbe (ligne courbe entre les points). Pour plus
d'informations, voir le dessin ci-dessous.
Un maximum de 30 points peut être utilisé pour créer la Table Personnalisée. Chaque
paire de valeurs aura un niveau (une hauteur) dans les unités choisies dans l'écran
Unités Niveau ainsi que le volume associé à cette valeur de niveau. Les valeurs doivent
être monotones, c'est-à-dire que chaque paire de valeurs doit être plus grande que la
paire niveau/volume précédente. La dernière paire de valeurs doit correspondre au plus
haut niveau et au plus grand volume du réservoir.
P2
P1
LINEAIRE
Si aucune des neuf valeurs du paramètre Type Réservoir
ne peut être utilisée, il est possible de créer une Table
Personnalisée. Un maximum de 30 points peut être utilisé
pour établir la relation entre niveau et volume. Le tableau
suivant donne une explication pour chacun des paramètres
de configuration du système pour les applications de
volume dans lesquelles une table personnalisée est requise.
Un maximum de 30 points peut être utilisé pour créer la Table
Personnalisée. Chaque paire de valeurs aura un niveau (une hauteur)
dans les unités choisies dans l'écran Unités Niveau ainsi que le
volume associé à cette valeur de niveau. Les valeurs doivent être
monotones, c'est-à-dire que chaque paire de valeurs doit être plus
grande que la paire niveau/volume précédente. La dernière paire
de valeurs doit correspondre au plus haut niveau et au plus grand
volume du réservoir.
Utiliser lorsque les parois ne sont pas perpendiculaires à la base.
Concentrer au moins deux points au début (P1) et à la fin (P9) et trois
points de chaque côté des points de transition.
Point de
Transition
transition
point
P5
P4
P3
P2
P1
COURBE
P9
P8
P7
P6
53
