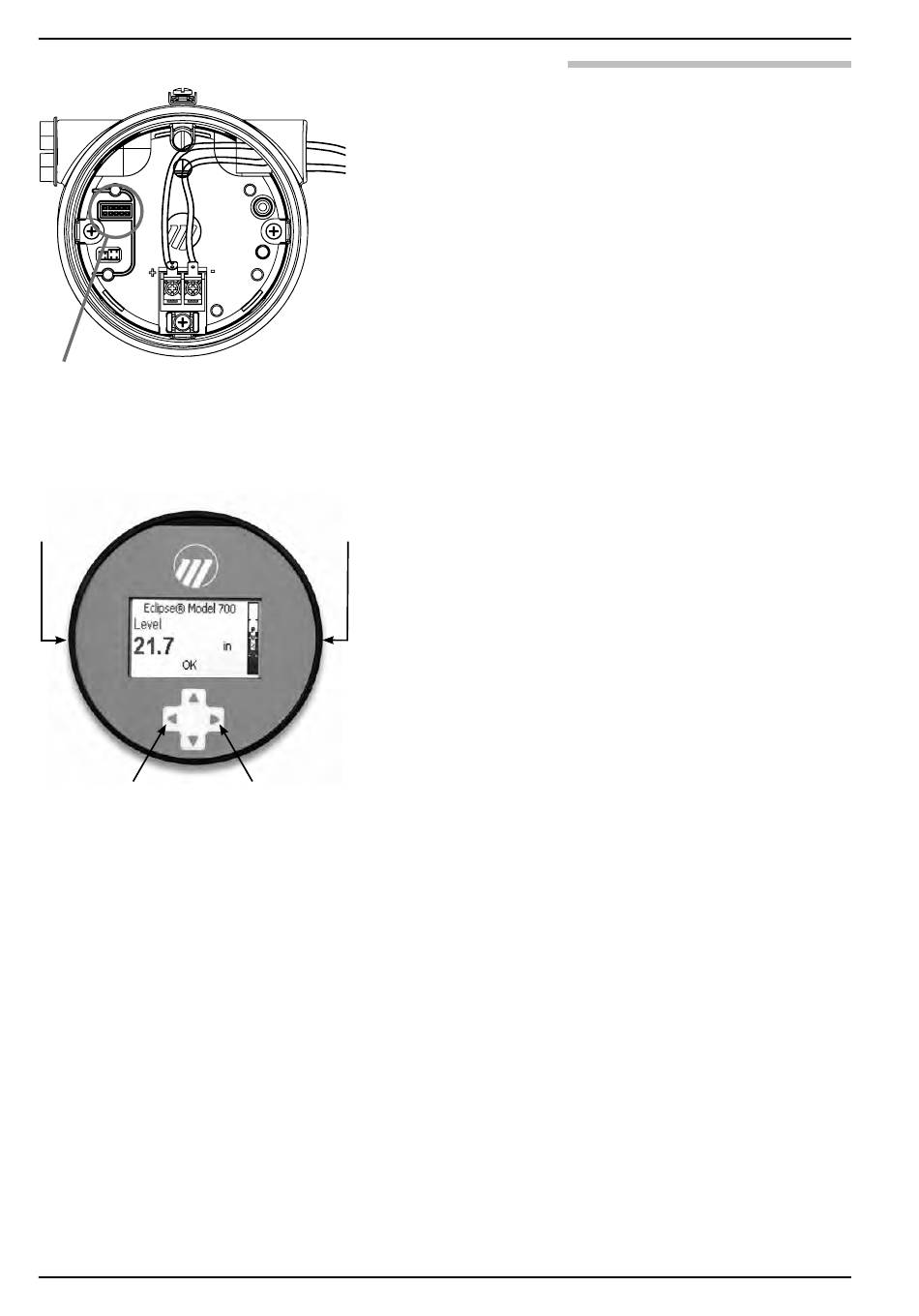

Encoche du connecteur du module LCD
Tenir
ici
Retour
18
2.5.2 Sécurité intrinsèque
Une installation de sécurité intrinsèque (SI) peut contenir
des produits inflammables. Une barrière SI homologuée
doit être installée dans la zone non dangereuse (sécurisée)
afin de limiter l'énergie disponible dans la zone
dangereuse.
Voir Plan d'homologation – Installation de sécurité
intrinsèque, section 3.5.2.
Pour effectuer le câblage d'une application de sécurité
intrinsèque:
1. Retirer le couvercle du transmetteur ECLIPSE 700.
2. Extraire avec précaution le module LCD du transmetteur
en le tenant aux endroits indiqués à 3 heures et 9 heures
sur la figure de gauche (par commodité, le module est
relié au transmetteur par un cordon).
3. Installer un presse-étoupe et monter le bouchon dans
l'ouverture de réserve. Tirer le câble d'alimentation
électrique à travers le presse-étoupe.
4. Le cas échéant, raccorder le blindage du câble à la mise
Tenir
ici
à la terre de l'alimentation électrique.
5. Raccorder un fil de mise à la terre à la borne de mise
à la terre verte (non reprise sur la figure).
6. Raccorder le fil d'alimentation positif à la borne (+)
et le fil d'alimentation négatif à la borne (-).
7. Aligner le module LCD sur l'encoche du connecteur
et le réinsérer; remettre le couvercle en place et le serrer.
Entrée
FR 57-660 Transmetteur radar à ondes guidées Eclipse 700
