Référence

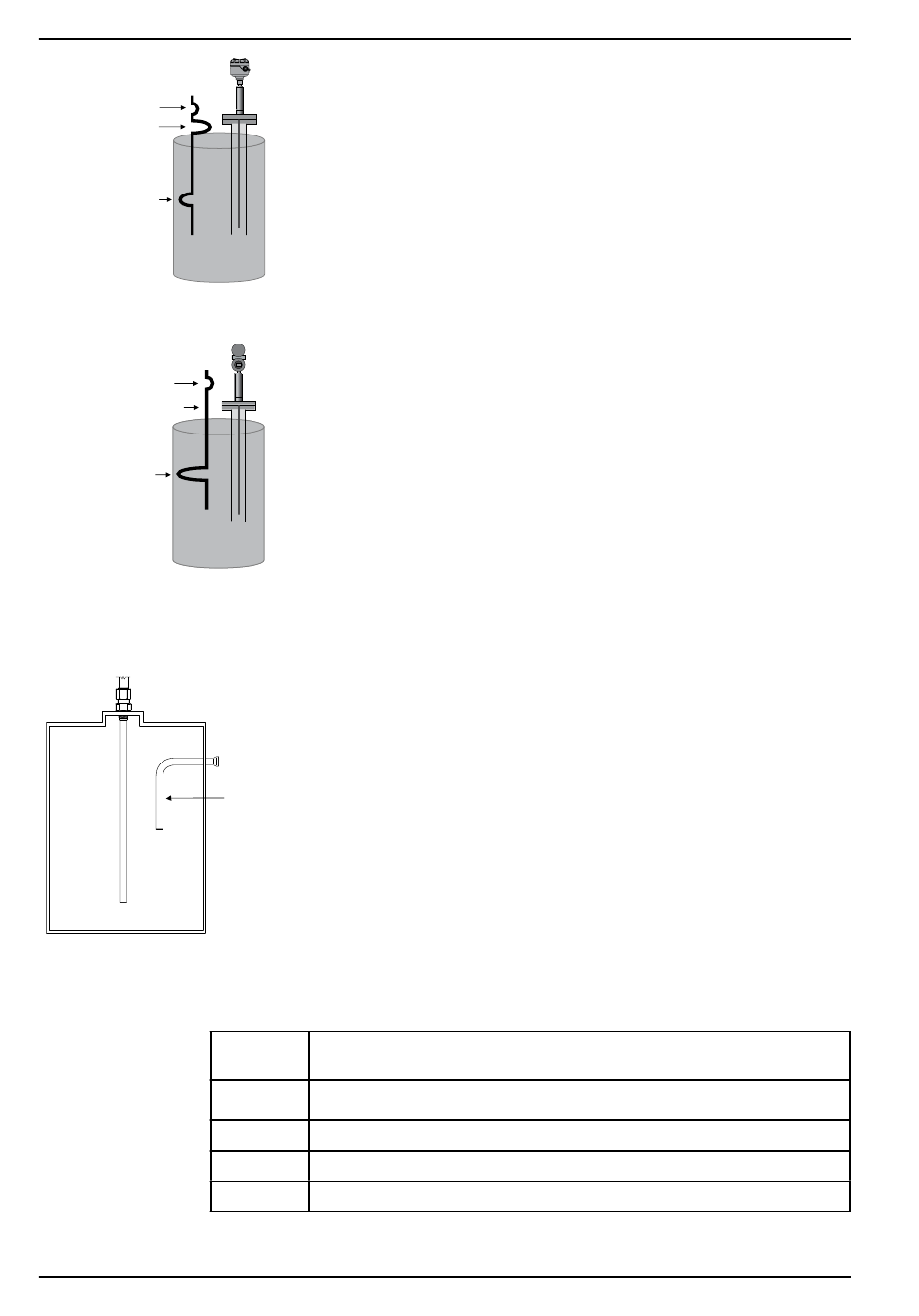

La différence dépend
Mismatch Depends
du montage
on Mounting
Niveau
Sonde monotige dans un puits
de tranquillisation
Référence
Pas de différence
Niveau
Produit la même
sensibilité que la
sonde coaxiale
Sonde 706 à chambre
(forme d'onde semblable à celle d'une sonde coaxiale)
Piquages
Nozzles
• Diamètre minimum de 50 mm
• 2" Diameter minimum
• Rapport diamètre/longueur > 1:1
• Ratio of Diameter:
• Ne pas utiliser de réductions de tuyauterie
Length should be >1:1
• Do not use Pipe Reducers (restriction)
TABLEAU DES DEGAGEMENTS DE SONDE
48
• L'importante réflexion est due à la différence entre
Obstacles
Obstruction
REMARQUE: faire preuve de prudence lors du rejet de grands signaux allant
Distance par
rapport à la
Objets acceptables
sonde
Surface conductrice continue, lisse, parallèle (par exemple, paroi de réservoir métallique);
< 15 cm
il est important que la sonde ne soit pas en contact avec la paroi.
> 15 cm
Tuyaux et poutrelles de diamètre < 25 mm, barreaux d'échelle
> 30 cm
Tuyaux et poutrelles de diamètre < 75 mm, parois en béton
> 46 cm
Tous les autres objets
Etant donné que le tube extérieur de la sonde coaxiale est
relié à la terre, il n'y a aucun effet de proximité et aucune
influence provenant du piquage. Les seules réflexions
attendues sont celles qui se produisent le long de la sonde,
à savoir le signal de référence et le signal de retour.
D'autre part, si l'on monte une sonde monotige dans
le même piquage, des réflexions supplémentaires (non
souhaitées) se produiront aux endroits où la sonde entre
dans le piquage et en sort. Ces réflexions sont dues aux
différences d'impédance qui se produisent à ces endroits:
l'impédance développée entre la tige et le diamètre
intérieur du piquage et l'impédance développée entre la
tige et le diamètre intérieur du réservoir (plus le diamètre
intérieur du piquage est grand, plus la réflexion est faible).
Une façon d'éliminer la réflexion au bas du piquage
consiste à utiliser un puits de tranquillisation continu et
une sonde GWR à chambre. De cette manière, il n'y aura
pas de changement d'impédance sur toute la longueur
de la sonde.
Voir le manuel d'installation et d'utilisation de l'excellent
transmetteur GWR modèle 706 (FR 57-606) pour de plus
amples informations sur les sondes à chambre.
Obstacles
Des obstacles métalliques à proximité d'une sonde
monotige peuvent également affecter les performances.
Si la lecture de niveau se verrouille de façon répétée sur
un certain niveau, supérieur au niveau réel, cela peut être
dû à un obstacle métallique. Si le réservoir présente des
obstacles (par ex. tuyaux, échelles) à proximité de la sonde,
l'instrument risque de les confondre avec le niveau.
Pour connaître les distances de dégagement
recommandées, voir le tableau des dégagements de sonde.
Il est possible de réduire considérablement les distances
indiquées dans ce tableau en utilisant la fonction Rejet
Echo disponible dans le transmetteur ou via le DTM
ECLIPSE 700. Voir la section 4.3.
dans le sens positif car l'amplitude du signal de niveau allant
dans le sens négatif peut être réduite.
FR 57-660 Transmetteur radar à ondes guidées Eclipse 700
