Мотор ELAN EC правого/левого вращения (без устройства
промывки/с устройством промывки)
Все конфигурации должны отвечать требованиям основного
стандарта IEC/DIN EN 60601-1. Лицо, которое выполняет соедине-
ние приборов друг с другом, несет ответственность за конфигура-
цию и должно обеспечить соответствие требованиям основного
стандарта IEC/DIN EN 60601-1 или аналогичным национальным
стандартам.
►
При возникновении вопросов обращайтесь к партнеру компа
нии B. Braun/Aesculap или в отдел технического обслуживания
Aesculap, адрес см. Сервисное обслуживание.
Подключение/отключение блока ножного управления
►
Подключить блок ножного управления к блоку управления:
Выровнять соединительный штекер блока ножного управле-
ния A и вставить его в разъем для кабеля цепи управления 17
(задняя сторона устройства) так, чтобы раздался характерный
щелчок, см. Рис. 2.
►
Отключение блока ножного управления от блока управления:
Нажать на фиксаторный рычаг 18 и одновременно вынуть сое-
динительный штекер блока ножного управления A, см. Рис. 2.
B
B

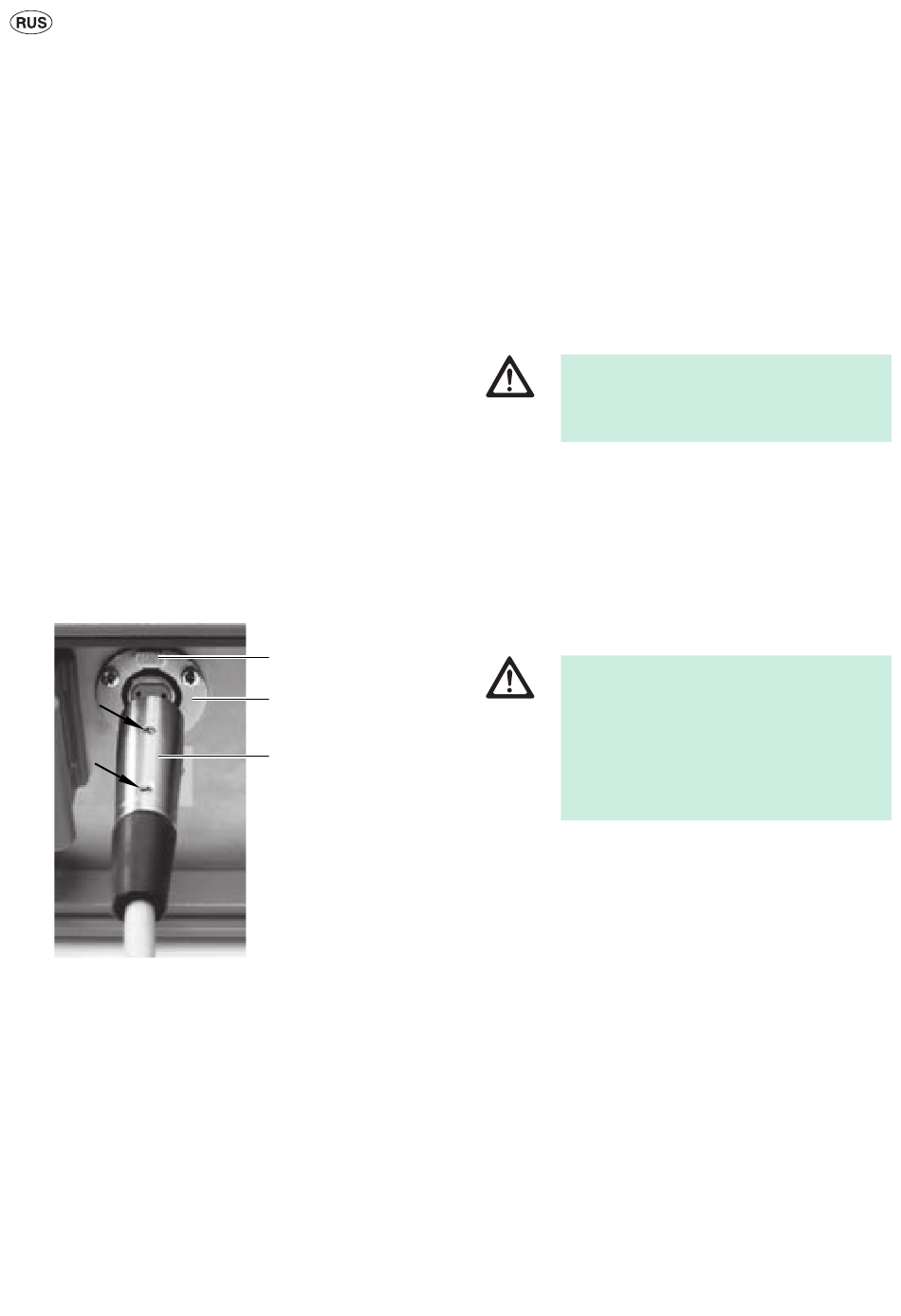

Рис. 2
Легенда
17 Разъем для кабеля цепи управления (разъем подключения
блока ножного управления)
18 Фиксаторный рычаг
A Соединительный штекер блока ножного управления
B Винты для выравнивания
132
®
18
17
A
Подсоединение/отсоединение гибкого вала
Указание
Гибкий вал стерилен. Граница стерильной и нестерильной зоны
проходит по гибкому валу.
Повреждение устройства и гибкого вала при
ненадлежащем обращении!
ОСТОРОЖНО Подсоединять гибкий вал только при
►
выключенном моторе.
►
Зафиксировать гибкий вал в соединении для гибкого вала 14.
►
Для отсоединения оттянуть назад втулку гибкого вала и однов
ременно снять гибкий вал (см. руководство по эксплуатации
гибкого вала).
Подключение шланговой гарнитуры (только GA835)
Указание
Шланговая гарнитура стерильна. Граница стерильной и несте-
рильной зоны проходит по шланговой гарнитуре.
Когда насос подачи охлаждающей жидкости
активирован, существует опасность защем-
ления пальцев пользователя в корпусе
ВНИМАНИЕ
насоса!
Устанавливать шланговую гарнитуру
►
только в том случае, если насос подачи
охлаждающей жидкости не активирован.
Закрыть корпус насоса.
►
►
Вставить держатель бутылки 15 в крепление 16.
►
Проложить шланг в насосе охлаждающей жидкости 4:
– Повернуть рычаг 6 по часовой стрелке по направлению с
символу входа от бутылки с промывочной жидкостью и
зафиксировать его.
– Уложить шланг насоса с присоединительными ниппелями в
выемке, см. Рис. 3.
– Повернуть рычаг 6 против часовой стрелки к символу
выхода к наконечнику и зафиксировать его.
►
Воткнуть шип в бутылку с холодной водой и установить ее в
держатель для бутыки 15.
