Doelmatig Gebruik; Montage-Instructies - Becker R8/17PS Notice D'utilisation

De buismotoren types R8/17PS t/m R120/11PS zijn uitsluitend voor het bedienen van zonwering en screens. De inzet in gekoppelde installaties
is alleen mogelijk, als alle deelinstallaties exact synchroon lopen en op hetzelfde moment de eindposities bereiken.
De buismotoren types R8/17PS+ t/m R120/11PS+ zijn vooral bedoeld voor het bedienen van cassetteschermen waarbij een verhoogd sluit-
moment noodzakelijk is. (volledig dichttrekken van de cassette).
Indien de besturings- en aandrijfmechanismen voor andere als de bovengenoemde doeleinden gebruikt worden of indien er veranderingen
worden doorgevoerd aan de apparatuur die de veiligheid van de installatie beïnvloeden, dan is de fabrikant of de inschrijver niet verantwoor-
delijk voor ontstane lichamelijke of stoffelijke schade of voor gevolgschade.
Voor de werking van de installatie of voor herstellingen moeten de aanwijzingen van de handleiding gevolgd worden. Bij ondeskundig handelen
is de fabrikant of de inschrijver niet verantwoordelijk voor ontstane lichamelijke of stoffelijke schade of voor gevolgschade.
1
M
2
M L
X
3
R8/17PS(+) t/m R20/17PS(+)
Borgopening
Blokkeringsnok
Meenemerborgstift
R30/17PS(+) t/m R120/11PS(+)
Schroef M6x12
Onderlegring
Getande borgring

Doelmatig gebruik

Montage-instructies

De monteur moet zich vooraf van de vereiste stevigheid van het metselwerk resp. de
rolluikkast of het zonweringsysteem (draaimoment van de motor plus gewicht van de
contructie) overtuigen.
Voorzichtig
Elektrische aansluitingen mogen uitsluitend worden aangelegd door een
elektromonteur of electricien. Vóór de montage moet de voeding
spanningsvrij worden geschakeld. Stel de bijgevoegde aansluit-
informaties ter beschikking van uw elektroinstallateur.

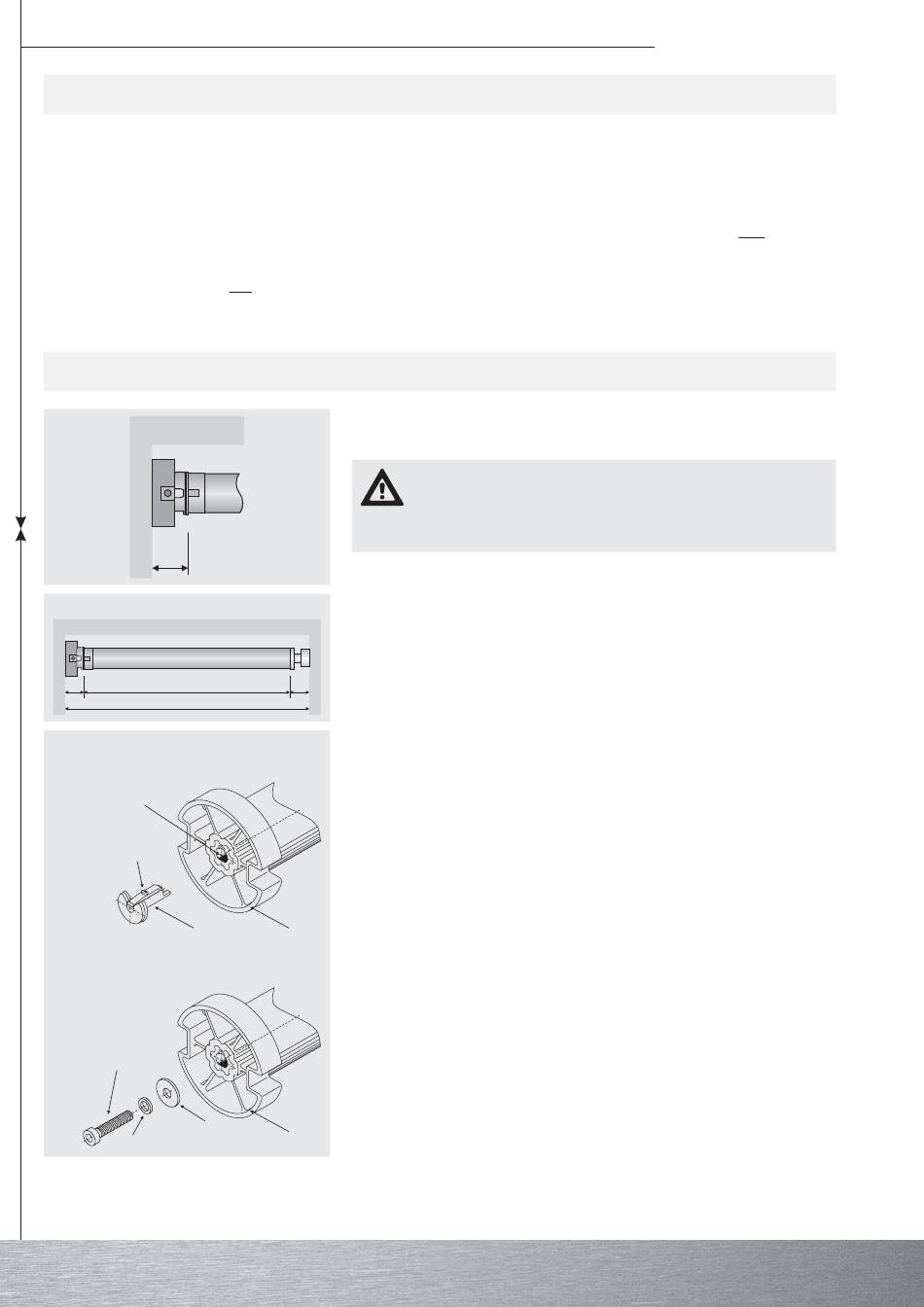

1. Bepaal de zijdelings benodigde ruimte (M) van het kopstuk, het tegenlager en de
motorsteun, om de benodigde lengte van de wikkelas te berekenen. De binnenmaat
van de rolluikkast of het zonweringsysteem (X) min de totale lengte van motorsteun
+ kopstuk (M) en tegenlager (G) levert de lengte (L) op van de wikkelbuis:
L=X-(G+M) (afb. 2).
Meet de afstand van de motorsteun en aansluitkop zelf uit, omdat deze al naar
combinatie van motor en steun kan variëren.
G
2. Bevestig dan motorsteun en tegenlager
Let bij de montage van de motor alstublieft op de volgende punten:
• Montage van de meenemer met meeneemborgstift bij motoren R8/17PS(+)
t/m R20/17PS(+):
De insteekrichting van de meenemerborgstift is bepaald door zijn vorm. Let bij de
montage van de meenemer goed op plaatsing van deze stift. De meenemerborgstift
moet hoorbaar stevig vastklikken. Controleer de vaste montage door aan de
meenemer te trekken(afb. 3).
• Montage van de meenemer met schroefverbinding R30/17S(+) t/m
R120/11PS(+):
Hier geschiedt de bevestiging met een bout M6x12. Deze wordt met een onderleg-
ring M6 en een passende getande borgring gezekerd (afb. 3)
Meenemer
Meenemer
42
Gebruiksaanwijzing
