7 - 14
MESURE DE REPONSE D'IMPULSION D'UN
AMPLIFICATEUR
92B
Dans cet exemple, vous utiliserez des curseurs pour mesu-
rer le temps de montée d'une impulsion. Le temps de mon-
tée est une indication de la limite de bande passante d'un
amplificateur analogique. Vous déterminer d'abord les
points de référence 0% et 100% de la forme d'onde à
mesurer. Il s'agit des intersections de la forme d'onde et
des curseurs. La détermination manuelle des points de
référence vous permet de ne pas prendre en compte le
dépassement, le dépassement négatif et l'oscillation indési-
rables. L'appareil de test mesure instantanément le temps
de montée entre 10% et 90%. Pour des mesures précises,
réglez la pente à au moins quatre divisions de temps.

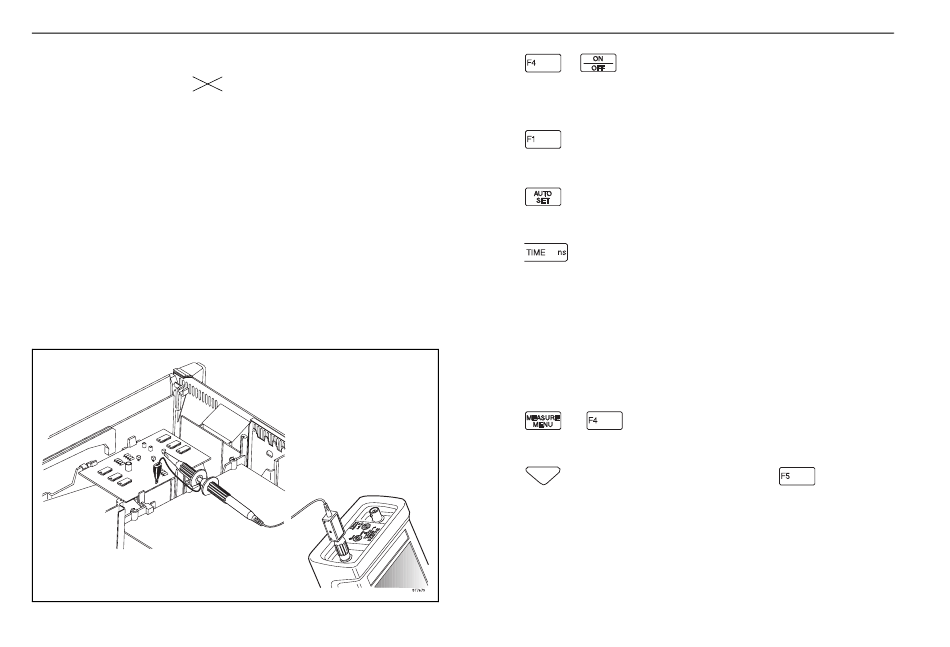

Figure 7-13. Mesure du temps de montée
d'une impulsion
92B/96B/99B/105B
+
Rétablir à la valeur initiale; le facteur d'échelle de la
sonde est 10:1
Régler l'appareil de test au mode oscilloscope.
‘
Sélectionner Autoset en continu.
’
Appuyez à plusieurs reprises jusqu'à ce que vous
ayez un front montant de plus de quatre divisions de
temps.
Veillez à ce que la pente soit complètement affichée. S'il le
faut, vous pouvez utiliser le délai de déclenchement pour
déplacer le détail sur l'écran.
“
¹
Ouvrez la fenêtre TIME
”
: temps de montée SCOPE ¹
Sélectionner la mesure du temps de montée.
Vous êtes maintenant prêt pour effectuer une mesure du
temps de montée précise.
