Exemples de mesures
7 - 13
L'écran montre la phase entre les formes d'ondes sur
INPUT A et INPUT B: "phase A>B - 120°" (voir
Figure 7-12).
Pour pouvoir identifier le point sur les formes d'ondes sur
lequel la mesure a été réalisée, vous pouvez vous servir
des marqueurs à la page 3 à l'intérieur de la fenêtre More
Scope.

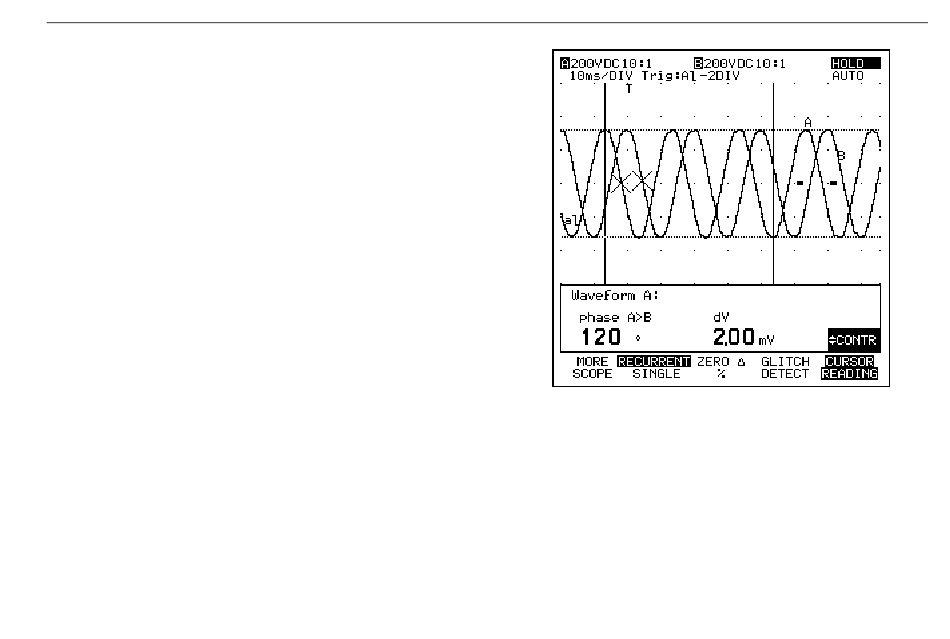

Figure 7-12. Mesure de phase (avec marqueurs)
